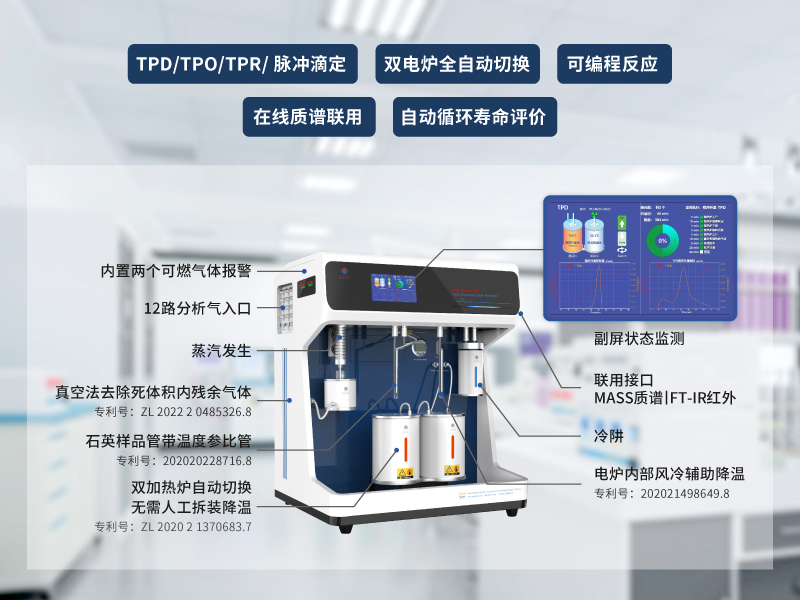

全自動化學吸附儀
Automatic Chemisorption Analyzer
型號:BSD-C200
主要功能
TPD/TPO/TPR/TPSR/TPS/脈沖滴定;
脫附動力學研究;
全自動程序反應;
優勢
雙電爐全自動切換;
在線質譜連用;
可編程反應;
真空沖洗;
? ? ◆?程序升溫脫附(TPD)
脫附動力學研究:
全自動程序反應:
? ? ◆?程序升溫還原(TPR)
? ? ◆?脫附活化能Ed
? ? ◆ 全自動循環壽命評價
? ? ◆?程序升溫氧化(TPO)
? ? ◆?脫附系數指前因子Ad
? ? ◆ 可編程多步驟反應
? ? ◆?程序升溫表面反應(TPSR)
? ? ◆?脫附級數n
? ? ◆ 多溫度點全自動執行
? ? ◆?程序升溫硫化(TPS)
? ? ◆?多溫度點全自動
? ? ◆?脈沖滴定
?
? ? ◆?程序升溫及程序降溫功能:可實現程序升溫及程序降溫測試;
? ? ◆?加熱爐數量:程序升溫高溫爐2個,互為備用;
? ? ◆?控溫范圍:標配:-160℃~1200℃,選配:-196℃~800℃;
? ??◆?加熱爐降溫方式:雙電爐自動切換輪流工作+自動內部風冷;
? ? ◆?程序升溫速率:1℃/min-100℃/min;
? ? ◆?檢測系統:標配TCD,選配MS、紅外;
? ? ◆?質量流量控制器(MFC):3路,支持3路混氣化學吸附;
? ? ◆?吸附質種類:各種非腐蝕性氣體,腐蝕性氣體,蒸氣等;
? ? ◆?真空泵:標配,消除管路死體積殘余氣體對測試的影響;
? ? ◆?蒸汽發生器:標配,可實現蒸氣化學吸附;
? ? ◆?冷阱:標配冷阱,去除水蒸氣等低沸點成分對濃度檢測影響;
? ? ◆?脈沖滴定:具有,定量管0.5ml (標配) 、1ml、5ml;
? ? ◆?測試壓力:?標配常壓,選配1Mpa/3Mpa/10Mpa;
? ? ◆?雙可燃?xì)怏w報警器:實時監測不同區域,防止可燃?xì)怏w泄漏;
? ? ◆?樣品管:石英U型樣品管(自帶溫度參比管,提高測溫精度);
? ? ◆?恒溫系統:雙重恒溫(氣路系統40~80℃,TCD系統60~110℃ );
??? ◆?外標進樣:具有,進樣器標配1ml,其他規格可選;
? ? ◆?TCD檢測器雙檢測模式:可切換“高靈敏”和“寬量程”模式,滿足弱信號和強信號的測試需求;
? ? ? ? ? ? ? ??專利名稱:具有雙加熱爐自動切換裝置的化學吸附儀
? ? ? ? ? ? ? ??專利號:ZL202021370683.7
? ? ◆?真空法氣路沖洗:儀器內置真空泵,相比常規氣路沖洗,真空法去除死體積中殘余氣體更徹底高效,減小基線漂移,提高測試精度;
? ? ? ? ? ? ? ? 專利名稱:一種具有抽真空去除管路殘余氣體功能的化學吸附儀
? ? ? ? ? ? ? ??專利號:ZL20220485326.8??
? ? ? ? ? ? ? ? 專利名稱:帶溫度參比管的U形樣品管
? ? ? ? ? ? ? ??專利號:ZL202020228716.8
? ? ◆?自動風冷降溫系統:風冷位設置風冷管和溫度探測器,自動識別風冷位加熱爐溫度并自動開啟風冷降溫,為下一次測試做準備;? ? ? ? ? ? ? ??專利名稱:具有內置風管降溫結構加熱爐的全自動化學吸附儀
? ? ? ? ? ? ? ??專利號:ZL202021498649.8
? ? ◆?支持多步驟連續自動測試:全自動執行按照編輯好的多步測試方案,用于評價材料在復雜反應條件下的催化性能及化學吸附性能;? ? ◆?支持自動循環測試:預處理+測試自動循環進行,用于評價材料的壽命及化學吸附穩定性;
? ? ◆?超低溫恒溫&超低溫程序升溫:無需選配超低溫配置即可實現超低溫測試;
? ? ◆?可靠性高:國際化供應商體系,核心部件均采用原裝進口;
應用案例一:
圖1和圖2是分子篩樣品在測試NH3的TPD時,同時連接TCD檢測器和MASS在線質譜儀得到的測試結果。
圖1 TCD譜圖 解讀:
由圖1可知,通常認為,在190℃、450℃、900℃出現了3個NH3的脫附峰;但對于900℃附近的脫附峰,若為NH3的脫附峰,則不符合該材料的特性和科研人員的分析預期。
圖2 MASS質譜圖譜 解讀:
由圖2可知,在190℃和450℃出現兩個較強的NH3的脫附峰,同時伴隨有少量H2O的脫附;在900℃處較強的脫附峰不是TCD檢測器認為的NH3的脫附峰,而是H2O的脫附峰,這符合材料在該溫度點不會脫附NH3的特性。
小結:
① 在NH3的TPD過程中,同時伴隨著H2O的脫附,而不僅僅是NH3(水的來源可能來自樣品中的晶格水);
② TCD圖譜中的190℃和450℃附近的脫附峰,為NH3和H2O的疊加;在900℃附近的脫附峰,為水的信號,而不是TCD圖譜得到的疑似NH3;
③ TCD圖譜中的190℃和450℃的脫附峰的峰頂附近的非正態的斜面,從質譜圖譜中可得,其形成原因是NH3和H2O信號疊加造成(若為單組分信號,脫附峰將為較正態的峰形)。
應用案例二:
圖1和圖2是同某負載型催化劑在測試NH3的TPD時,同時連接TCD檢測器和MASS在線質譜儀得到的測試結果。
圖1 TCD譜圖 解讀:
由圖1 TCD圖譜可知,通常認為,在125℃、350℃、700℃有3個NH3的脫附峰出現,說明在以上溫度分別有NH3從樣品表面脫附。
圖2 MASS質譜圖譜 解讀:
由圖2 質譜圖譜可知,在125℃具有較強的NH3的脫附峰,同時在350℃出現一個較弱的NH3的脫附峰,其他位置均未發現NH3的脫附峰。另外,在240℃附近有H2O脫附峰出現,350℃附近有CO2的脫附峰出現,在300℃和700℃附近有CO的脫附峰出現。
小結:
結合MASS在線質譜檢測器譜圖發現,TCD檢測器圖譜中在350℃出現的較強的脫附峰不不只有NH3,而是NH3、H2O、CO、CO2多種組分的混合氣體的脫附峰;另外,在TCD檢測器圖譜中700℃的脫附峰也不是NH3的脫附峰,而是CO的脫附峰。
由以上內容可知,當催化劑在測試時可能存在較為復雜的反應時,只有TCD檢測器是不夠的,還需要連接在線質譜或紅外,對可能產生的其他產物進行監測,從而得到更加豐富的測試信息。

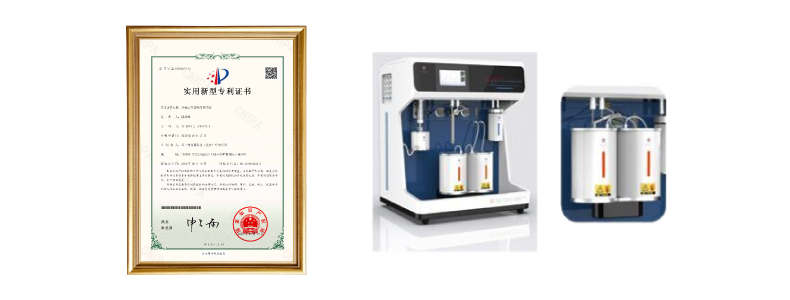

專利名稱:具有雙加熱爐自動切換裝置的化學吸附儀
? 專利號:ZL 2020 2 1370683.7
? 保護點:
? ◆?具有旋轉或平移裝置,實現兩個加熱爐的位置切換;?
? ◆?具有加熱爐自動升降裝置,通過自動上升實現加熱爐的自動加載,通過自動下降實現加熱爐的自動去除;?
? ◆?兩個加熱爐的位置切換和升降,由軟件自動控制系統自動執行,無需人為干預;?
? ◆?兩個加熱爐由軟件控制自動交替工作,一個執行加熱,另一個進行冷卻;◆?兩個加熱爐互為備用,支持單加熱爐工作。

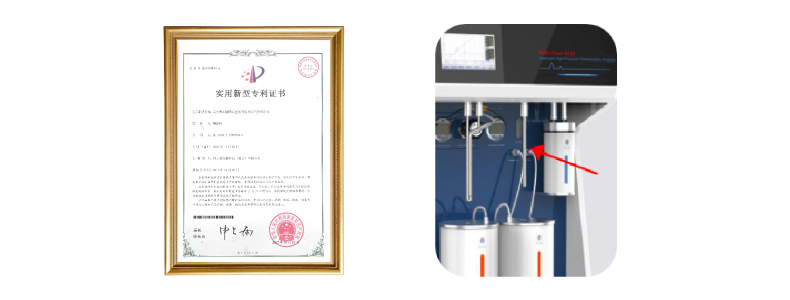

? 專利名稱:一種具有抽真空去除管路殘余氣體功能的化學吸附儀
? 專利號:ZL 2022 2 0485326.8
? 保護點:
? ◆?儀器內置真空泵,可將管路死體積中殘余氣體抽出;
? ◆?真空泵工作時將管路抽成負壓狀態,間隔一定時間打開、關閉測試氣體,多次沖洗管路,進一步排出死體積中的殘余氣體;
? ◆?提升測試氣體純度,消除了檢測器由于殘余氣體干擾造成信號漂移;
? ◆?消除管路殘余氣體對待測樣品氧化、還原、腐蝕等損壞的可能性。
? 專利名稱:具有內置風管降溫結構加熱爐的全自動化學吸附儀
? 專利號:ZL202021498649.8
? 保護點:
? ◆?該加熱爐,具有降溫風管結構,采用流動氣體(氮氣或空氣)帶走熱量,實現降溫;
? ◆?該加熱爐,其降溫風管插入加熱爐內部,實現從加熱爐內部快速降溫;
? ◆?該加熱爐,設置了真空隔熱層,降低了熱量損耗,提高了能量效率,降低了爐體外表溫度,增加了使用安全性。

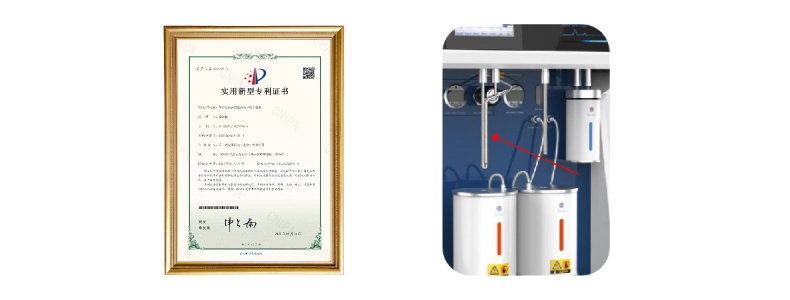

? 專利名稱:帶溫度傳感器參比管的U形樣品管
? 專利號:ZL202020228716.8
? 保護點:
? 1、在裝樣管旁增加溫度參比管,溫度傳感器插入溫度參比管中;
? 2、溫度傳感器與樣品處于相同的環境中,使得測溫更加精準;

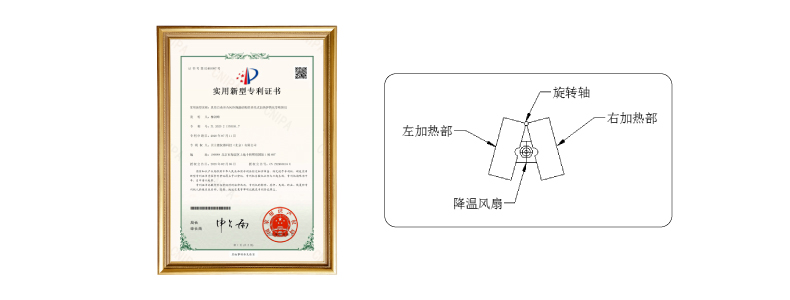

?專利名稱:具有自動開合風冷降溫結構的貝殼式加熱爐的化學吸附儀
?專利號:ZL 2020 2 1353191.7
◆?自動開合的貝殼式加熱爐是由左加熱部和右加熱部構成,左加熱部和右加熱部與旋轉軸連接,旋轉軸與旋轉機械連接;
◆?旋轉機械帶動旋轉軸轉動,旋轉軸帶動自動開合的貝殼式加熱爐的左加熱部和右加熱部自動打開或閉合;
◆?降溫風扇固定設置在自動開合的貝殼式加熱爐正下方的位置,自動開合的貝殼式加熱爐打開后,降溫風扇打開吹風為加熱爐降溫;
◆?整個測試過程無需人工打開加熱爐降溫,實現了測試的全自動進行,提升了測試效率。
? ? ◆?在線質譜與化學吸附儀上的質譜接口(Mass spectrometry interface)連接;
? ? ◆?對程序升溫過程反應(TPSR)過程中的多種反應氣體進行實時監測;

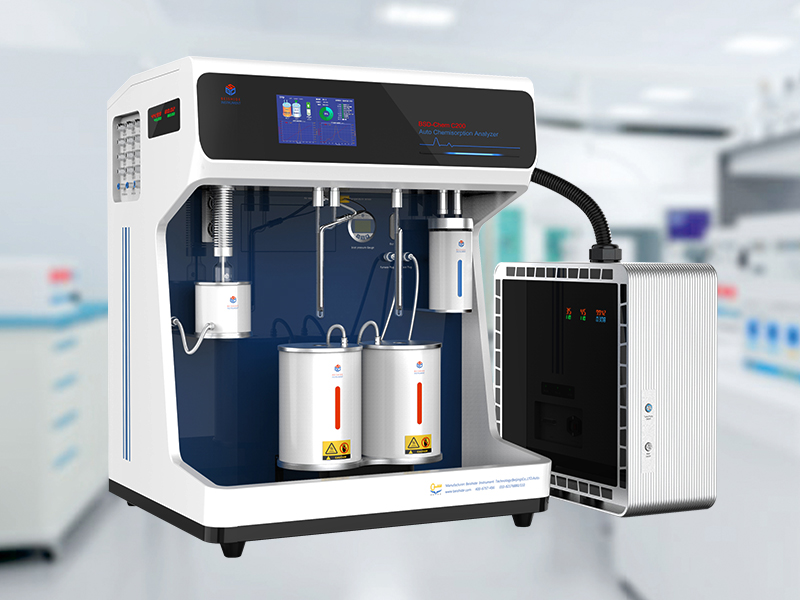

全自動化學吸附儀
Automatic Chemisorption Analyzer
型號:BSD-C200
分類:化學吸附
主要功能
TPD/TPO/TPR/TPSR/TPS/脈沖滴定;
脫附動力學研究;
全自動程序反應;
優勢
雙電爐全自動切換;
在線質譜連用;
可編程反應;
真空沖洗;
標準功能
技術參數
?
? ? ◆?加熱爐數量:程序升溫高溫爐2個,室溫~1200℃,互為備用;
? ? ◆?檢測系統:標配TCD,選配MS、紅外;
? ? ◆?程序升溫速率:1℃/min-100℃/min;
? ? ◆?分析氣入口:12路;
? ? ◆?質量流量控制器(MFC):3路,支持3路混氣化學吸附;
? ? ◆?吸附質種類:各種非腐蝕性氣體,腐蝕性氣體,蒸氣等;
? ? ◆?真空泵:標配,消除管路死體積殘余氣體對測試的影響;
? ? ◆?蒸汽發生器:標配,可實現蒸氣化學吸附;
? ? ◆?冷阱:標配冷阱,去除水蒸氣等低沸點成分對濃度檢測影響;
? ? ◆?脈沖滴定:具有,定量管0.5ml (標配) 、1ml、5ml;
? ? ◆?測試壓力:?標配常壓,選配1Mpa/3Mpa/10Mpa;
? ? ◆?雙可燃?xì)怏w報警器:實時監測不同區域,防止可燃?xì)怏w泄漏;
? ? ◆?樣品管:石英U型樣品管(自帶溫度參比管,提高測溫精度);
? ? ◆?恒溫系統:雙重恒溫(氣路系統40~80℃,TCD系統60~110℃ );
??? ◆?外標進樣:具有,進樣器標配1ml,其他規格可選;
? ? ◆?TCD檢測器雙檢測模式:可切換“高靈敏”和“寬量程”模式,滿足弱信號和強信號的測試需求;

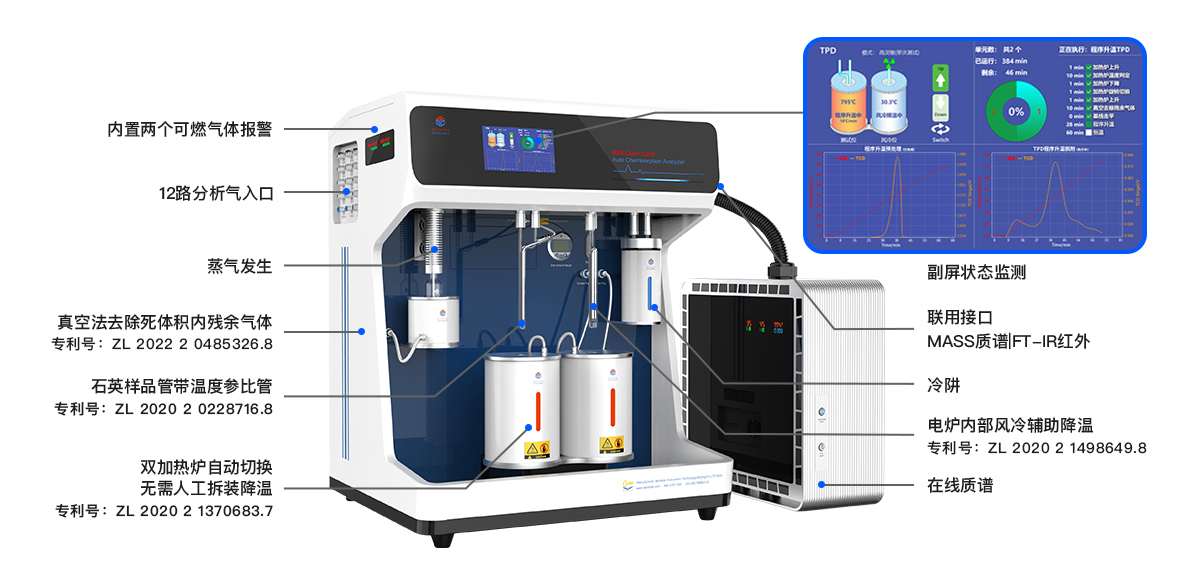

特征結構
技術優勢
? ? ? ? ? ? ? ??專利名稱:具有雙加熱爐自動切換裝置的化學吸附儀
? ? ? ? ? ? ? ??專利號:ZL202021370683.7
? ? ◆?真空法氣路沖洗:儀器內置真空泵,相比常規氣路沖洗,真空法去除死體積中殘余氣體更徹底高效,減小基線漂移,提高測試精度;
? ? ? ? ? ? ? ? 專利名稱:一種具有抽真空去除管路殘余氣體功能的化學吸附儀
? ? ? ? ? ? ? ??專利號:ZL20220485326.8??
? ? ? ? ? ? ? ? 專利名稱:帶溫度參比管的U形樣品管
? ? ? ? ? ? ? ??專利號:ZL202020228716.8
? ? ◆?自動風冷降溫系統:風冷位設置風冷管和溫度探測器,自動識別風冷位加熱爐溫度并自動開啟風冷降溫,為下一次測試做準備;? ? ? ? ? ? ? ??專利名稱:具有內置風管降溫結構加熱爐的全自動化學吸附儀
? ? ? ? ? ? ? ??專利號:ZL202021498649.8
? ? ◆?支持多步驟連續自動測試:全自動執行按照編輯好的多步測試方案,用于評價材料在復雜反應條件下的催化性能及化學吸附性能;? ? ◆?支持自動循環測試:預處理+測試自動循環進行,用于評價材料的壽命及化學吸附穩定性;
? ? ◆?超低溫恒溫&超低溫程序升溫:無需選配超低溫配置即可實現超低溫測試;
? ? ◆?可靠性高:國際化供應商體系,核心部件均采用原裝進口;

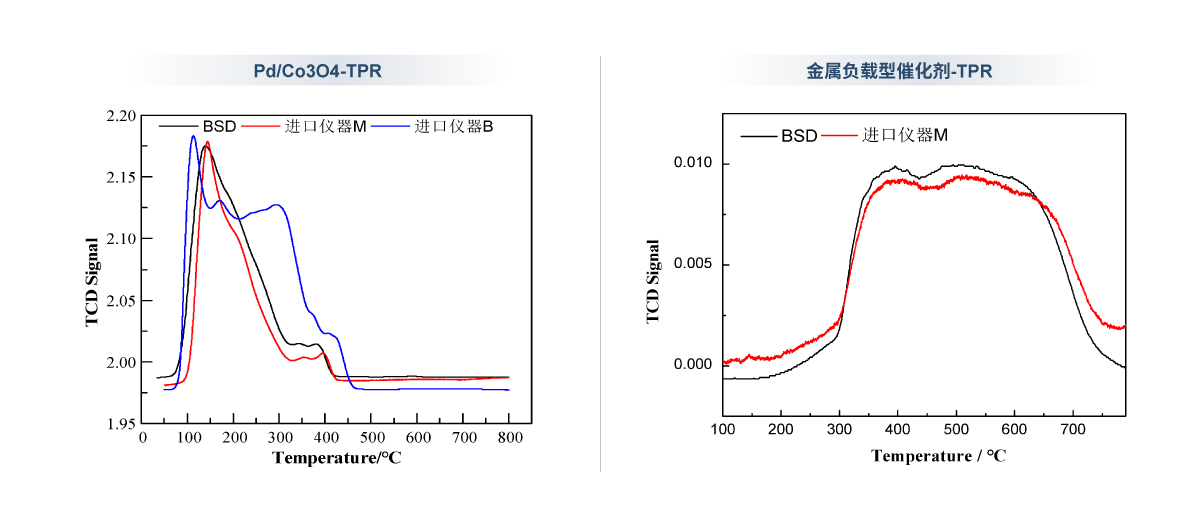

對比測試

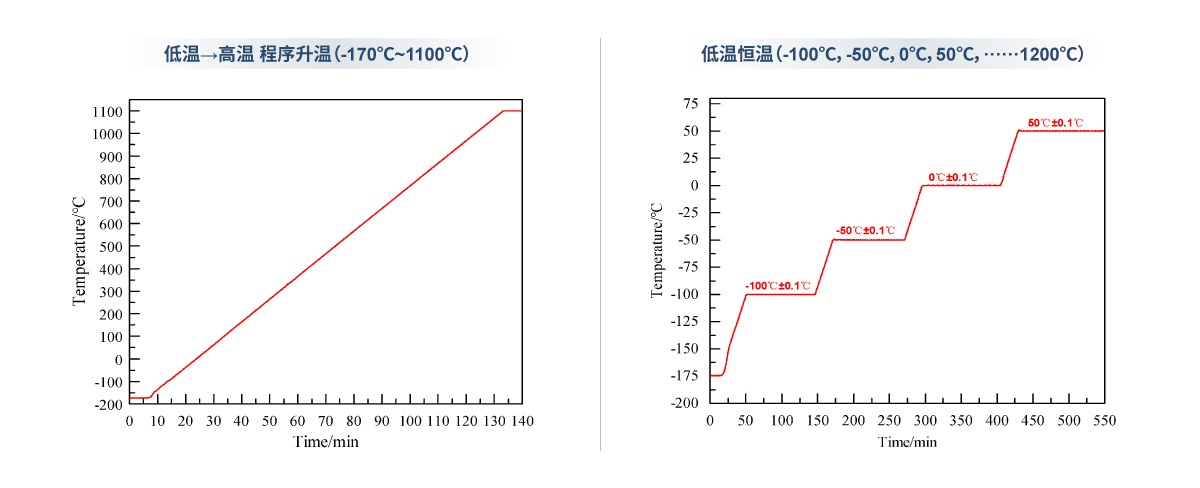

低溫測試

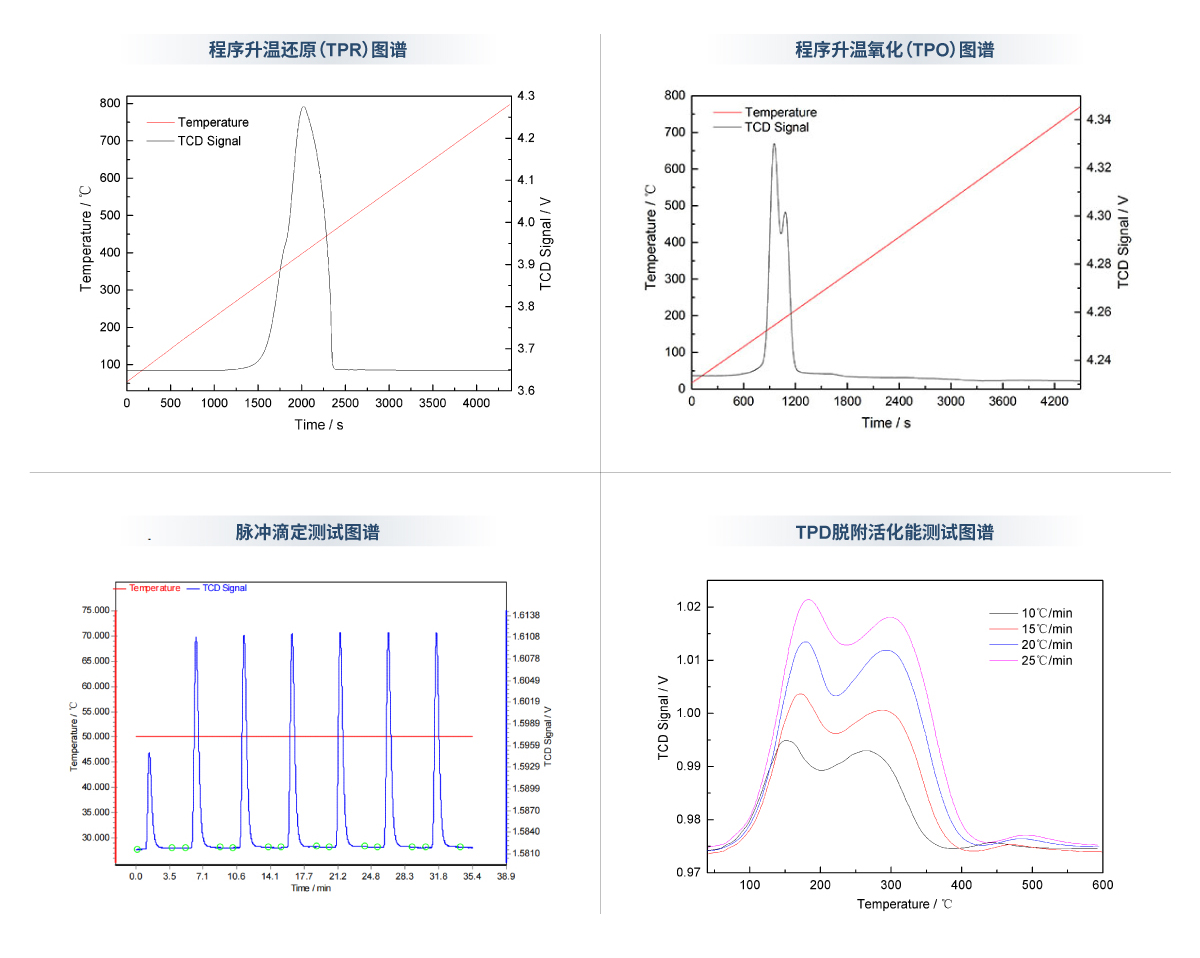

數據報告
應用案例

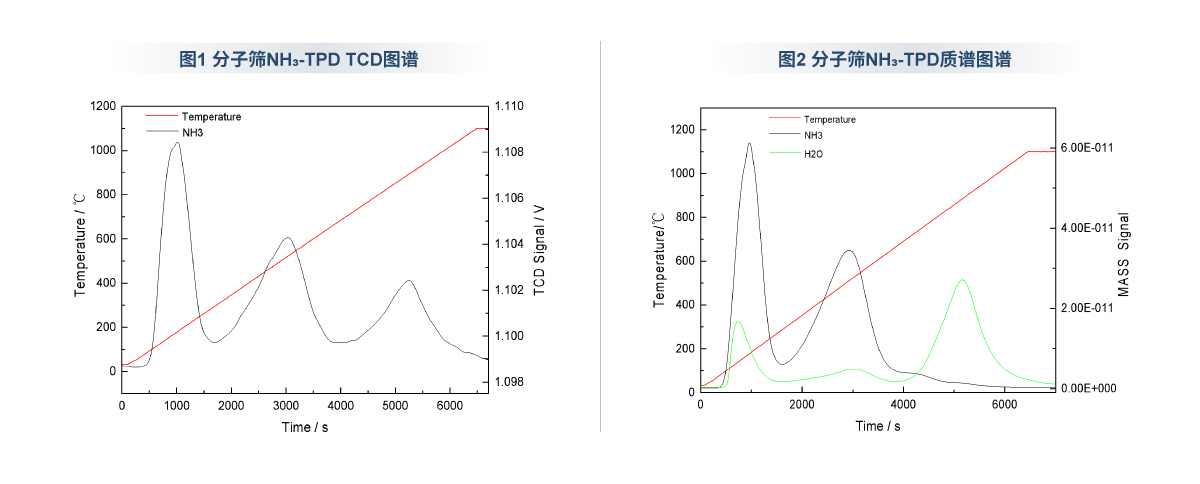

應用案例一:
圖1和圖2是分子篩樣品在測試NH3的TPD時,同時連接TCD檢測器和MASS在線質譜儀得到的測試結果。
圖1 TCD譜圖 解讀:
由圖1可知,通常認為,在190℃、450℃、900℃出現了3個NH3的脫附峰;但對于900℃附近的脫附峰,若為NH3的脫附峰,則不符合該材料的特性和科研人員的分析預期。
圖2 MASS質譜圖譜 解讀:
由圖2可知,在190℃和450℃出現兩個較強的NH3的脫附峰,同時伴隨有少量H2O的脫附;在900℃處較強的脫附峰不是TCD檢測器認為的NH3的脫附峰,而是H2O的脫附峰,這符合材料在該溫度點不會脫附NH3的特性。
小結:
① 在NH3的TPD過程中,同時伴隨著H2O的脫附,而不僅僅是NH3(水的來源可能來自樣品中的晶格水);
② TCD圖譜中的190℃和450℃附近的脫附峰,為NH3和H2O的疊加;在900℃附近的脫附峰,為水的信號,而不是TCD圖譜得到的疑似NH3;
③ TCD圖譜中的190℃和450℃的脫附峰的峰頂附近的非正態的斜面,從質譜圖譜中可得,其形成原因是NH3和H2O信號疊加造成(若為單組分信號,脫附峰將為較正態的峰形)。

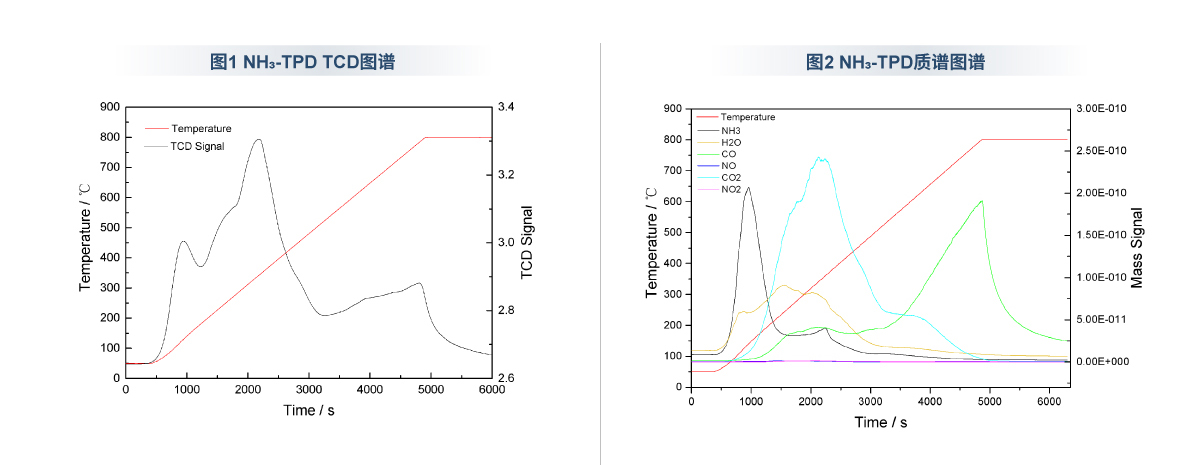

應用案例二:
圖1和圖2是同某負載型催化劑在測試NH3的TPD時,同時連接TCD檢測器和MASS在線質譜儀得到的測試結果。
圖1 TCD譜圖 解讀:
由圖1 TCD圖譜可知,通常認為,在125℃、350℃、700℃有3個NH3的脫附峰出現,說明在以上溫度分別有NH3從樣品表面脫附。
圖2 MASS質譜圖譜 解讀:
由圖2 質譜圖譜可知,在125℃具有較強的NH3的脫附峰,同時在350℃出現一個較弱的NH3的脫附峰,其他位置均未發現NH3的脫附峰。另外,在240℃附近有H2O脫附峰出現,350℃附近有CO2的脫附峰出現,在300℃和700℃附近有CO的脫附峰出現。
小結:
結合MASS在線質譜檢測器譜圖發現,TCD檢測器圖譜中在350℃出現的較強的脫附峰不不只有NH3,而是NH3、H2O、CO、CO2多種組分的混合氣體的脫附峰;另外,在TCD檢測器圖譜中700℃的脫附峰也不是NH3的脫附峰,而是CO的脫附峰。
由以上內容可知,當催化劑在測試時可能存在較為復雜的反應時,只有TCD檢測器是不夠的,還需要連接在線質譜或紅外,對可能產生的其他產物進行監測,從而得到更加豐富的測試信息。
核心專利
專利名稱:具有雙加熱爐自動切換裝置的化學吸附儀
? 專利號:ZL 2020 2 1370683.7
? 保護點:
? ◆?具有旋轉或平移裝置,實現兩個加熱爐的位置切換;?
? ◆?具有加熱爐自動升降裝置,通過自動上升實現加熱爐的自動加載,通過自動下降實現加熱爐的自動去除;?
? ◆?兩個加熱爐的位置切換和升降,由軟件自動控制系統自動執行,無需人為干預;?
? ◆?兩個加熱爐由軟件控制自動交替工作,一個執行加熱,另一個進行冷卻;◆?兩個加熱爐互為備用,支持單加熱爐工作。
? 專利名稱:一種具有抽真空去除管路殘余氣體功能的化學吸附儀
? 專利號:ZL 2022 2 0485326.8
? 保護點:
? ◆?儀器內置真空泵,可將管路死體積中殘余氣體抽出;
? ◆?真空泵工作時將管路抽成負壓狀態,間隔一定時間打開、關閉測試氣體,多次沖洗管路,進一步排出死體積中的殘余氣體;
? ◆?提升測試氣體純度,消除了檢測器由于殘余氣體干擾造成信號漂移;
? ◆?消除管路殘余氣體對待測樣品氧化、還原、腐蝕等損壞的可能性。
? 專利名稱:具有內置風管降溫結構加熱爐的全自動化學吸附儀
? 專利號:ZL202021498649.8
? 保護點:
? ◆?該加熱爐,具有降溫風管結構,采用流動氣體(氮氣或空氣)帶走熱量,實現降溫;
? ◆?該加熱爐,其降溫風管插入加熱爐內部,實現從加熱爐內部快速降溫;
? ◆?該加熱爐,設置了真空隔熱層,降低了熱量損耗,提高了能量效率,降低了爐體外表溫度,增加了使用安全性。
? 專利名稱:帶溫度傳感器參比管的U形樣品管
? 專利號:ZL202020228716.8
? 保護點:
? 1、在裝樣管旁增加溫度參比管,溫度傳感器插入溫度參比管中;
? 2、溫度傳感器與樣品處于相同的環境中,使得測溫更加精準;
?專利名稱:具有自動開合風冷降溫結構的貝殼式加熱爐的化學吸附儀
?專利號:ZL 2020 2 1353191.7
◆?自動開合的貝殼式加熱爐是由左加熱部和右加熱部構成,左加熱部和右加熱部與旋轉軸連接,旋轉軸與旋轉機械連接;
◆?旋轉機械帶動旋轉軸轉動,旋轉軸帶動自動開合的貝殼式加熱爐的左加熱部和右加熱部自動打開或閉合;
◆?降溫風扇固定設置在自動開合的貝殼式加熱爐正下方的位置,自動開合的貝殼式加熱爐打開后,降溫風扇打開吹風為加熱爐降溫;
◆?整個測試過程無需人工打開加熱爐降溫,實現了測試的全自動進行,提升了測試效率。
聯用質譜
? ? ◆?在線質譜與化學吸附儀上的質譜接口(Mass spectrometry interface)連接;

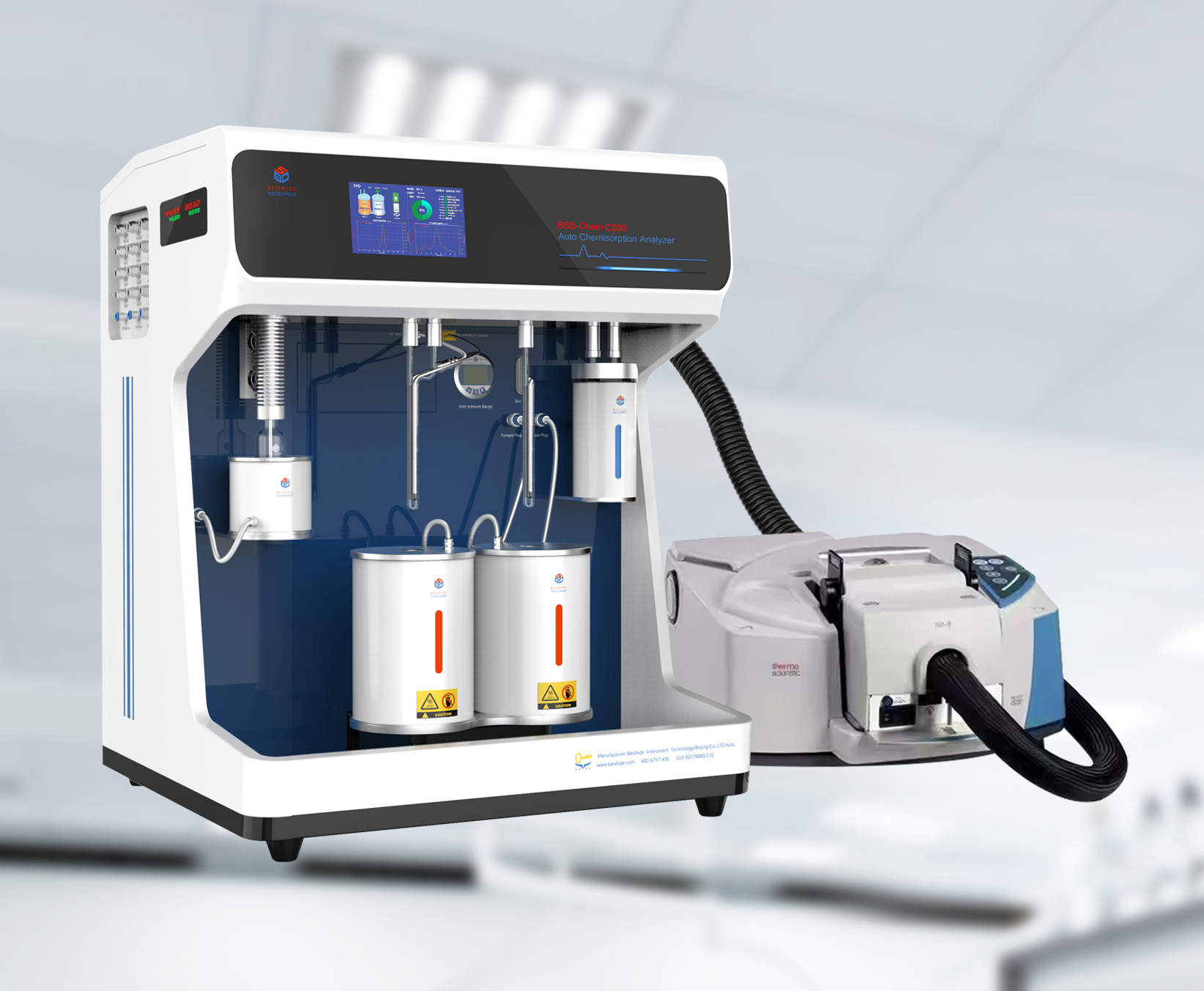

? ? ◆?對程序升溫過程反應(TPSR)過程中的多種反應氣體進行實時監測;聯用紅外
