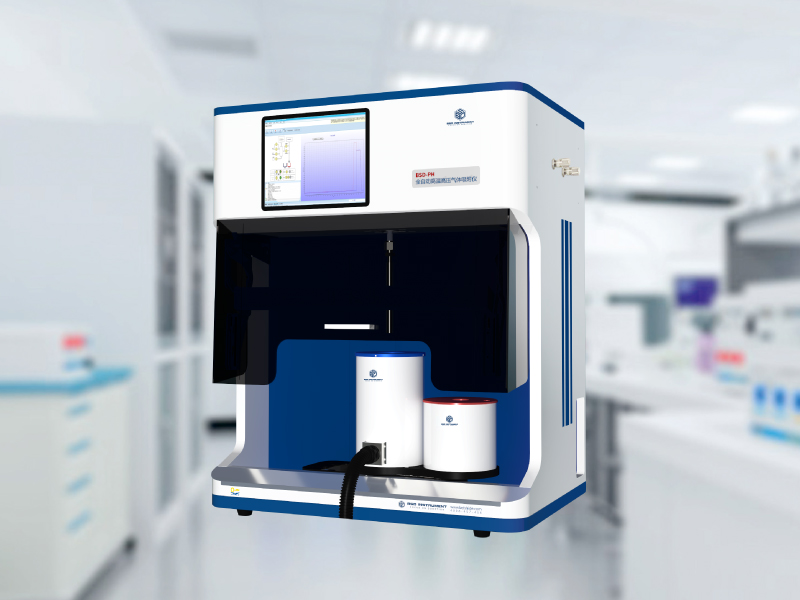

全自動高溫高壓氣體吸附儀

High Pressure Gas Sorption Analyzer

型號：BSD-PH

產品概述：

壓力范圍0-20MPa，溫度范圍-196℃~1100℃可選，分析位數量1/2/4個可選。

測試原理   Test Principle


  ◆ 樣品置入樣品管中后，首先會充入標定用的惰性氣體（如氦氣）來標定樣品所占的體積以及樣品管剩余的自由空間體積（死體積），隨后將一定量的吸附質氣體充至樣品管當中（投氣），當吸附平衡后軟件會自動記錄下此時壓力值下的吸附量。然后自動重復此操作，直到達到預期的最大壓力值。我們對吸附量對應的壓力值作圖，就得到了吸附等溫線。

  ◆ 對于一些樣品來說，不同溫度下的吸附量是截然不同的，這時我們可以根據用戶的實際需求測試樣品在不同溫度下吸附的氣體量的變化。

  ◆ 對于這一切復雜的操作來說，貝士德BSD-PH系列高溫高壓氣體吸附儀已經完全實現了全自動進行，并且進行自動進行復雜的數據模型處理，給出樣品的對吸附質的高溫高壓吸附性能評價！


主要功能   Main Function

◆  靜態容量法高壓氣體吸附;
◆  高溫高壓氣體吸附脫附等溫線測試;
◆  PCT吸脫附曲線，吸附常數;
◆  頁巖氣、煤層氣儲量評估研究;
◆  儲氫PCT、吸放氫循環測試;
◆  多孔材料吸附性能研究;
選配功能：
◆  常壓解吸速率測試；
◆  恒壓吸附速率測試；
◆  程序升溫脫附測試；
◆  高壓容量法多組分吸附測試；

相關型號/名稱   Relevant Model and Name


BSD-PH  全自動高溫高壓氣體吸附儀

High Pressure Gas Sorption Analyzer

    標準配置，0-20MPa，1/2/4個分析位可選。


BSD-PHU  超高壓氣體吸附儀
Ultra High Pressure Gas Sorption Analyzer
    超高壓配置，0-50MPa、0-69MPa可選，1/2個分析位可選。

    適用于頁巖氣、煤層氣、高壓吸附儲氫的高壓吸附研究，為國際范圍內測試壓力最高的全自動氣體吸附儀。


BSD-PHE  高壓氣體吸附及恒壓吸附速率儀

High Pressure And Equal Pressure Sorption Analyzer
    替代磁懸浮天平重量法的高壓吸附，實現容量法恒壓吸附動力學分析。（專利號：ZL 2019 2 1740137.5）
    壓力范圍：真空～20MPa，雙壓力傳感器，支持自動切換;
    測試功能：容量法高溫恒壓吸附、脫附等溫線；吸附、脫附 t-P/t-V 曲線；PCT 吸附、脫附等溫線；Langmuri 吸附常數 a、b 值；Freundlich 吸附強度 n、吸附常數 k；IAST 理論模型多組分競爭吸附曲線；Clausius-Clapeyron 吸附熱脫附熱曲線，恒壓吸附脫附量及其速率（動力學）測試; 內置可燃氣體報警器。

    可選配：氣體報警通風聯動系統；TPD 程序升溫脫附速率測試；


BSD-PHEM  高壓氣體吸附及恒壓吸附解吸速率儀
High Pressure Sorption And Atmospheric Desorption Analyzer
    相比 BSD-PHE: 增配 MFC，可實現模擬應用工況的大裝樣量下的大解吸量的常壓恒壓解吸速率及 TPD 解吸溫度研究； 熱力學研究：吸脫附等溫線、TPD 解吸溫度研究； 動力學研究：恒壓吸附速率、恒壓脫附速率、TPD 解吸速率研究、TPD 程序升溫放氫; 擴展腔容積：1000cm3或 3000cm3可選；

    選配： 低壓真空恒壓放氫模塊： TPD 程序升溫放氫壓力范圍：0.01bar～大氣壓，針對儲氫材料，具有低壓真空下的程序升溫恒壓放氫模塊，不受樣品量及放氫量的限制；


BSD-PHC  覆壓高壓氣體吸附儀
Cladding Pressure High Pressure Gas Sorption Analyzer

    對于整塊的巖心、煤芯施加軸向和徑向的力，模擬地層應力環境，評價巖芯煤芯在高應力下的吸附性能，大幅提高儲量評估精度。


BSD-PHM  多組分高壓氣體吸附儀
Multi-component High Pressure Gas Sorption Analyzer
    容量法多組分選擇性競爭吸附功能，配備高壓微循環系統，解決多組分吸附氣體分層問題。（專利號：ZL2020 2 0367383.7 ）

選配功能 Optional Function
＋液氮面恒定裝置LNL
    針對液氮溫度下的高壓氫氣吸附，消除液氮揮發引入的溫區變化。（專利號：ZL2018 2 0487496.6 ）
＋氣體增壓系統
    具針對不同氣體H2、CH4、N2等，具有專用增壓系統，壓力范圍30MPa、60MPa、80MPa。

主要參數   Main Parameter


◆  測試精度：重復性誤差小于±2%；

◆  壓力范圍：從高真空到最高690bar；
◆  溫度范圍：-196℃到1100℃；
◆  安全性：儀器內部經過高壓打壓測試，保證儀器的氣密性，同時內置可燃氣體報警器，可選配氣體報警聯動系統；
◆  壓力精度：進口高精度壓力傳感器，精度達0.01%FS，長期使用穩定性0.025%FS；

◆  儀器恒溫（空氣?。?/span>儀器內部全恒溫，歧路、閥門以及氣源等，處于同一空氣浴環境下，恒溫溫度40.0℃，控溫精度±0.1℃；


測試報告   Data Report

BSD用戶論文   BSD User Paper





獲得專利   PatentedPatented

專利名稱：容量法等壓吸附速率分析儀

專利號：ZL 2019 2 1740137.5

保護點：

?◆?吸附腔與基準腔之間設置穩壓裝置，在吸附過程中基準腔的氣體自動連續向吸附腔補充，保證了在吸附劑樣品吸附測試過程中，測試腔的壓力的恒定；

?◆?解決了傳統靜態容量法在測試時吸附腔壓力持續降低，而無法測試等壓吸附速率的問題；

?◆?可以獲取吸附劑樣品在等壓條件下的吸附量及吸附速率，有助于研究吸附劑樣品在恒定壓力條件下的吸附動力學特性。




專利名稱：帶過濾功能的填充棒及高溫高壓氣體吸附儀

專利號：ZL 2016 2 1252702.X

保護點：

? ◆?該帶過濾功能的填充棒內部設置過濾層，樣品管抽真空過程中，氣體先經過過濾層，然后進入儀器內部管路；

? ◆?減小樣品管死體積的同時避免樣品抽飛污染儀器管路；

? ◆?相比一次性阻隔式防污染墊片，該帶過濾功能的填充棒可重復使用，且安裝簡單、結構可靠。




專利名稱：具有常壓解吸附功能的高溫高壓氣體吸附儀

專利號：ZL 2016 2 1252704.9

保護點：

? ◆?該具有常壓解吸功能的高溫高壓氣體吸附儀，對解吸氣體分三個階段采用三種裝置進行，分別為游離氣集氣桶、解吸氣流量傳感器與解吸氣集氣桶、尾氣集氣桶構成；

? ◆?解吸氣的流量采用質量流量計和集氣桶聯合定量，提升了測試的準確度和數據的可靠性；

? ◆?游離氣集氣桶采用排液法集氣方式，實現瞬時大流量、高變化速率的沖擊性氣體的準確收集。

? ◆?尾氣集氣桶采用排液法集氣方式，實現瞬時微流量、長時間的微小流量氣體的準確收集。

? ◆?游離氣、解吸氣、尾氣三者之間的轉換采用系統自動控制；

? ◆?軟件數據處理功能，包括：實時繪制等溫吸附曲線和常壓解吸動力學曲線以及時間與常壓解吸速度、常壓解吸量曲線，計算吸附常數，記錄常壓解吸初速度和常壓解吸終值。




專利名稱：一種維持液氮面恒定的液氮自動加注裝置

專利號：ZL 2018 2 0487469.6

保護點：

? ◆?通過傳感器采集液面位置，反饋給機械液氮泵，進行液氮量的補充加注，從而實現杜瓦杯中液氮面恒定；

? ◆?液氮加注速度快，液面控制精準且無過沖現象，無結冰堵塞管路的缺陷；

? ◆?通過液氮自動補充加注的方式，相比傳統的方式如杜瓦杯位移、溫區變化量測試、液位傳感器等，從根本上實現了液氮面恒定，從而確保了溫區恒定，提高物理吸附儀的測試精度；

? ◆?液氮自動加注裝置，讓物理吸附儀的液氮使用時間大幅延長，可支持平衡緩慢的微孔分析。




專利名稱：具有真空隔熱層的脫氣加熱爐

專利號：ZL 2014 2 0148362.0

保護點：

◆?采用真空隔熱層作為加熱爐的保溫結構；

◆?采用真空隔熱層加高溫隔熱棉的組合隔熱方式，相對普通保溫棉隔熱或空氣隔熱效果得到明顯改善，減小熱量損失，降低對附近部件溫度影響；防燙，安全；




專利名稱：具有防氫脆功能的雙層高壓氫氣樣品池

專利號：ZL 2023 2 2507652.1

保護點：

◆?具有雙層結構，內層為氫氣接觸密封層，內層的腔體內放置儲氫樣品，內層腔體內充入高壓氫氣測試儲氫材料的儲氫能力；外層為高強度的承壓層，起到承壓作用；

◆?外層結構上帶有導氣孔，可防止氫氣透過內層在內層和外層之間的空隙聚集。




專利名稱：靜態容量法多組分競爭性吸附分析儀

專利號：ZL 2020 2 0367383.7

保護點：?

◆?氣體循環泵的進氣口通過導氣管路與基準腔連接，氣體循環泵的出氣口通過導氣管路分別與濃度檢測器和樣品管底部連接，氣體循環泵使測試過程中氣體處于循環流動狀態，防止氣體分層；

◆?第三電磁閥設置在氣體循環泵出氣口與樣品管連接的導氣管路上，第四電磁閥設置在氣體循環泵出氣口與濃度檢測器連接的導氣管路上，當關閉第三電磁閥打開第四電磁閥循環氣體進入濃度檢測器對氣體濃度進行檢測；

◆?真空泵通過導氣管路與基準腔連接，第五電磁閥固定設置在真空泵與基準腔連接的導氣管路上，打開第五電磁閥和真空泵可以給基準腔抽真空，壓力傳感器固定設置在所述基準腔上，用于檢測基準腔內壓力；

◆?氣體循環泵具有承受高壓氣體的能力，能夠在高壓氣體的工況下工作；

◆?通過氣體循環泵使吸附質氣體循環流動，消除了多組份吸附質氣體分層現象，有效解決了多組分混合氣體分層現象對吸附測定的影響；利用濃度檢測器準確檢測多組分氣體的濃度，從而得到各組分被吸附的氣體量，從而實現多組分氣體吸附質的競爭性吸附、協同效應等吸附性能的研究。


?


液氮溫度下的高壓氫氣吸附
(專利名稱：一種維持液氮面恒定的液氮自動加注裝置? 專利號：ZL2018204874696)


典型用戶   Typical User


全球知名儲氫材料廠商-韓國WONIL T&L公司



安裝現場
