超微孔金屬有機框架的設計合成及其乙炔/乙烯的膜分離應用

超微孔金屬有機框架的設計合成及其乙炔/乙烯的膜分離應用

發布日期：2023-10-08 來源：貝士德儀器

乙炔（C2H2）和乙烯（C2H4）是石油化工的重要原料，然而C2H2和C2H4物化性質相似，C2H2/C2H4分離是一個具有挑戰性且至關重要的化工過程。精餾法是目前工業上常用分離技術，但其能耗大、成本高；開發新型低能耗的膜分離技術成為行業熱點。金屬有機框架（MOFs）具有網格化學的結構特點，精確調控MOF孔道結構將為C2H2/C2H4分離提供可能；同時，基于MOFs混合基質膜將結合MOFs結構特點與膜分離的操作優勢，將為C2H2/C2H4高效分離奠定基礎。

近日，吉林大學劉云凌課題組與東北師范大學鄒小勤/朱廣山課題組提出混合配體驅動的網格化學合成策略，成功構筑了三種同構JLU-MOFs，并從配體角度優化了三角形孔道結構；將JLU-MOFs制備成混合基質膜，顯著提升了C2H2/C2H4分離效果（圖1）。在JLU-MOFs設計合成中，通過選擇不同尺寸的配體對孔道進行微調（2.5 ?-4.7 ?），并通過取代基修飾進一步調控了孔道內部環境。吸附實驗證實了結構優化對JLU-MOFs特異性識別乙炔氣體起到關鍵性作用（圖2）：隨著配體長度增加，JLU-MOF88的C2H2吸附能力是JLU-MOF87的兩倍；甲基化的JLU-MOF89不僅具有最優孔徑，同時擁有更強的骨架-C2H2主客體相互作用，從而能從C2H2/C2H4中選擇性識別C2H2。此外，將JLU-MOFs與6FDA-ODA聚合物進行共混，制備了大面積連續的混合基質膜。氣體滲透實驗結果表明（圖2），結構優化的JLU-MOF89賦予了JLU-MOF89/6FDA-ODA膜更優的C2H2/C2H4分離性能，其中C2H2滲透率和C2H2/C2H4選擇性較6FDA-ODA聚合物分別提高了400%和200%。設計合成具有精確孔道結構的MOFs為實現MOFs功能提供了新的藍圖，制備基于MOFs薄膜材料為C2H2/C2H4分離提供了一種經濟高效技術。

圖片

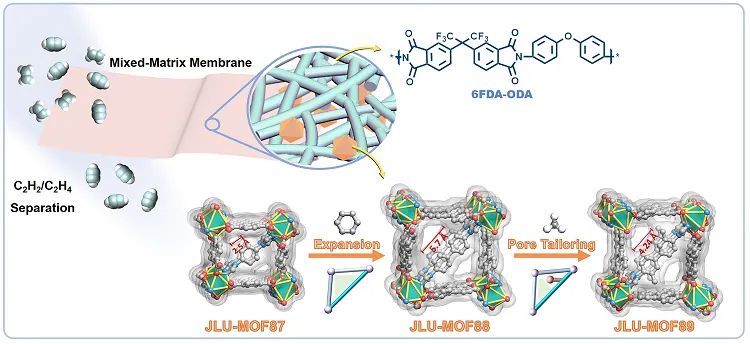

圖1. 基于混合配體策略設計合成超微孔JLU-MOFs及其混合基質膜。

圖片

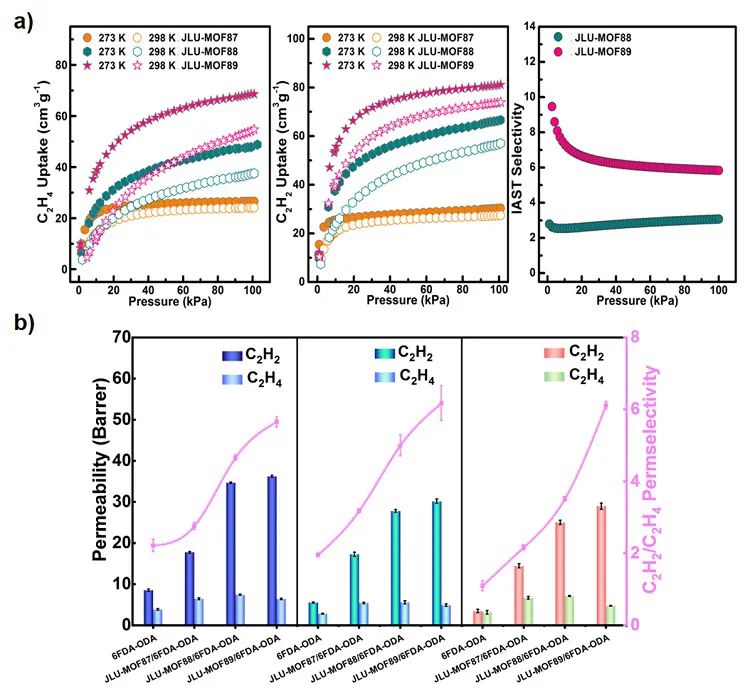

圖2. a）JLU-MOF87-89的氣體吸附與分離性能，b）JLU-MOFs基膜對C2H2/C2H4分離的氣體滲透率以及滲透選擇性。

這一成果近期發表在Advanced Materials 上，文章的第一作者是吉林大學博士研究生徐童、東北師范大學博士研究生張盼盼和東北師范大學副教授崔鳳超博士。

Fine-Tuned Ultramicroporous Metal-Organic Framework in Mixed-Matrix Membrane: Pore-Tailoring Optimization for C2H2/C2H4 Separation
Tong Xu, Panpan Zhang, Fengchao Cui, Jiantang Li, Liang Kan, Baobing Tang, Xiaoqin Zou*, Yunling Liu*, Guangshan Zhu*
Adv. Mater., 2022,
DOI: 10.1002/adma.202204553

導師介紹
劉云凌
https://www.x-mol.com/university/faculty/11130
鄒小勤
https://www.x-mol.com/university/faculty/63934
朱廣山

https://www.x-mol.com/university/faculty/63935

圖片

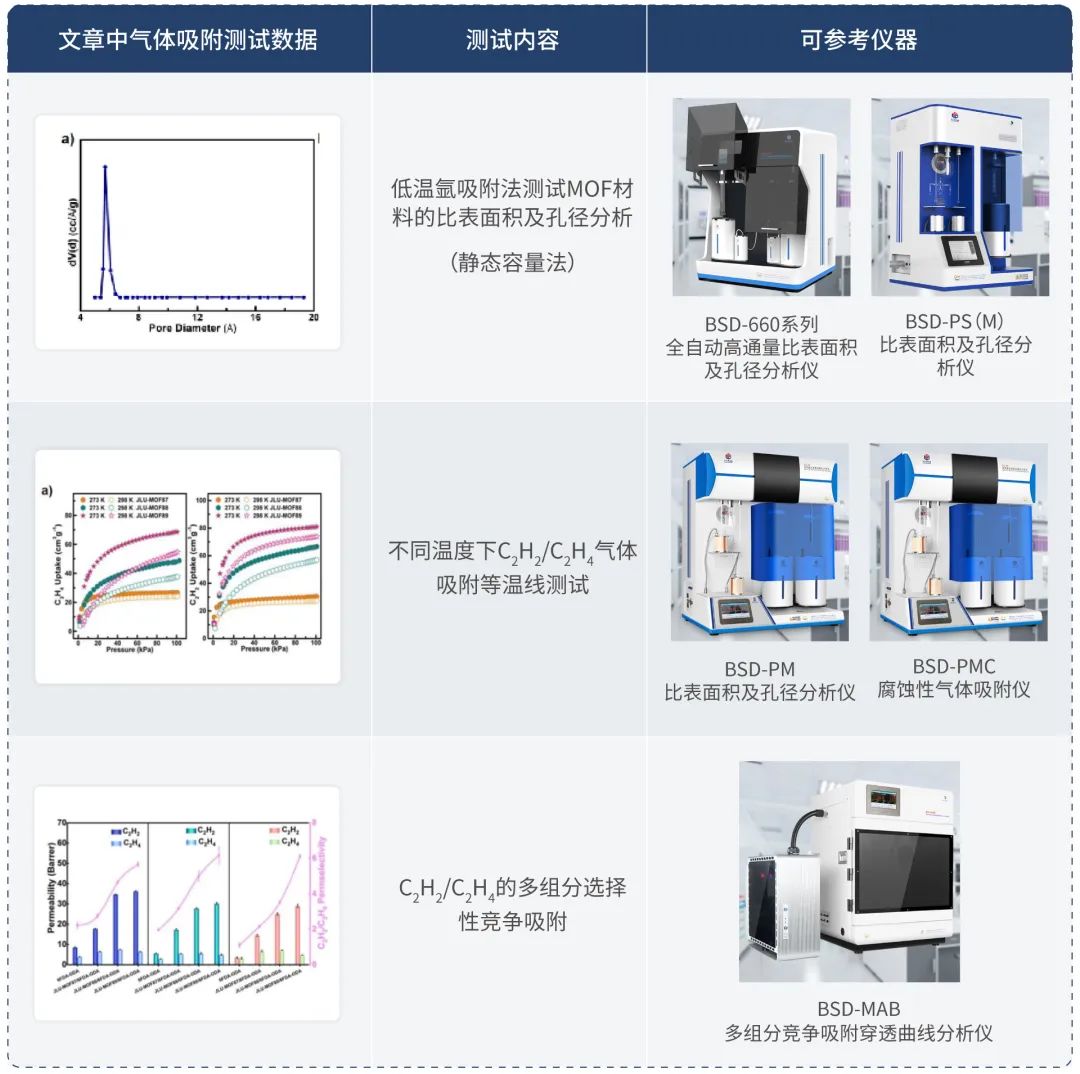

貝士德 吸附表征 全系列測試方案

圖片


1、填寫《在線送樣單》

2、測樣、送檢咨詢：楊老師13810512843（同微信）

3、采購儀器后，測試費可以抵消部分儀器款
