Nature：MOFs，捕獲氨！

Nature：MOFs，捕獲氨！

發布日期：2023-10-08 來源：貝士德儀器

研究背景

氨是農業和工業中的一種關鍵化學品，通過哈伯-博斯法(Haber-Bosch process)大規模生產。這一過程使用甲烷作為燃料和氫氣的原料，對環境的影響促使人們需要更可持續的氨生產。開發可替代制冷冷凝的氨(NH3)分離替代方法已被確定為實現更高效、可持續和分散的NH3生產的關鍵步驟

關鍵問題

然而，可持續氨生產仍存在以下問題：
1、需要開發適用于可持續氨生產的分離方法
許多使用可再生氫的策略與現有的氨分離方法不兼容，因此，需要開發高效、穩定的氨分離方法。
2、MOF與氨的結合不可逆或易被降解
金屬有機框架(MOFs)由于具有較高的表面積以及結構和化學的通用性，是實現氨分離的理想材料，但大多數MOFs與氨的結合是不可逆的，或者暴露在這種腐蝕性氣體中會降解。
3、在MOFs利用可逆吸附劑插入設計穩健NH3吸附劑仍未被證明
雖然已有報道表明具有配位飽和金屬位點的金屬-羧酸鹽框架具有較大的可再生NH3容量，并提出相應的吸附機制，但利用可逆吸附劑插入設計穩健NH3吸附劑尚未得到最終證明和控制。

新思路

有鑒于此，美國加州大學Jeffrey R. Long等人報道了一個可調的三維框架，通過協同插入氨的金屬-羧酸鍵，形成一個密集的，一維配位聚合物可逆結合氨。這種不同尋常的吸附機制提供了相當可觀的本征熱管理，并且在高壓和高溫下，協同的氨吸收產生了大的工作容量。通過簡單的合成改性，氨吸附的閾值壓力可以進一步調整近五個數量級，這為開發節能氨吸附劑提供了更廣泛的策略。

圖片


技術方案：
1、表征了吸附劑結構并測量了NH3吸附
作者對吸附劑結構進行了表征，并對298 K時，微晶Cu(cyhdc)的NH3吸附進行了測量，發現在相同條件下，Cu (cyhdc)的NH3吸附量是目前報道的多孔固體中最高的。
2、分析了吸附過程中局部微觀環境變化
作者通過分析Cu(II)中心的配位環境變化，表明吸附劑相的轉變與快速的吸附動力學和最小的材料膨脹有關，這兩者都是固體NH3吸附劑的理想特性。
3、探究氨解吸以明確氨吸附歷程
通過熱重分析發現氨解吸發生在50°C和125°C，每個相關損失兩個氨，循環實驗表明該吸附劑對NH3吸附的穩定性。
4、探索了NH3吸附的影響因素
作者分析了溫度和連接劑對NH3吸附的影響，證實了NH3在Cu(cyhdc)中吸附時發生的相變足以吸熱，抵消了較高的吸附熱。具有更穩定的Cu-羧酸鍵的框架有望以更低的階躍壓力吸附NH3。

技術優勢：
1、將NH3插入的閾值壓力范圍調節近5個數量級
作者通過合理選擇Cu (cyhdc)結構類型中的金屬和連接劑，NH3插入的閾值壓力也可以被調節近五個數量級。
2、實現了具有高度選擇性的吸附
作者研究了具有配位飽和銅(Ⅱ)位點的晶態、空氣穩定骨架Cu (cyhdc)的NH3吸收，NH3在該材料中的吸附引發可逆的、溫度和壓力依賴的協同相變，因此，Cu ( cyhdc )對NH3在N2和H2中的吸附具有高度選擇性。
3、提供了客體分子誘導結構轉變驅動MOF選擇性捕獲NH3的證據
本工作提供了客體分子誘導結構轉變驅動MOF選擇性捕獲NH3的證據，為用于NH3捕獲和分離的相變吸附劑的設計提供了重要研究基礎。

技術細節

結構表征及NH3吸收
該框架Cu ( cyhdc )具有一維鏈狀的雙銅槳輪單元，通過雙齒trans-1，4-環己烷二甲酸二甲酯連接，形成沿c軸具有菱形通道的三維結構。在298 K時，微晶Cu(cyhdc)的NH3吸附數據顯示，在約80 mbar的壓力下，NH3的逐級吸收約為16 mmol g?1。在100 mbar以上，吸收趨于平穩，產生了一個相對平坦的區域，在1 bar時飽和容量為17.5 mmol g?1，對應于每個銅位點吸附4當量的NH3。在相同條件下，Cu (cyhdc)吸附N2和H2的量最少，其NH3吸附量是目前報道的多孔固體(在298 K和1 bar下,20~24 mmol g -1)中最高的。


圖片

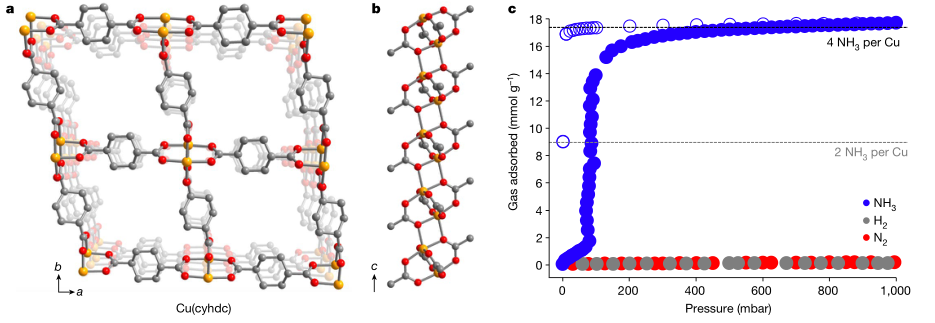

圖  Cu(cyhdc)結構及NH3吸收

吸附過程局部微觀環境
當接觸NH3時，Cu(cyhdc)的顏色改變，這表明Cu(II)中心的協調環境發生了變化。粉末X射線衍射分析表明該藍色固體為微晶，是無孔的一維配位聚合物Cu(NH3)4(cyhdc)。其結構由對稱等效的Cu(II)中心組成，由四個NH3配體配位，以及兩個軸向橋接跨-1,4-環己二羧酸連接體?)與單個氧原子結合。每個NH3與二級球氧原子進行氫鍵相互作用，每個羧酸氧原子與附近的NH3配體相互作用，形成一個穩定的中等短氫鍵網絡。初步分析表明，這種轉變與快速的吸附動力學和最小的材料膨脹有關，這兩者都是固體NH3吸附劑的理想特性。

圖片

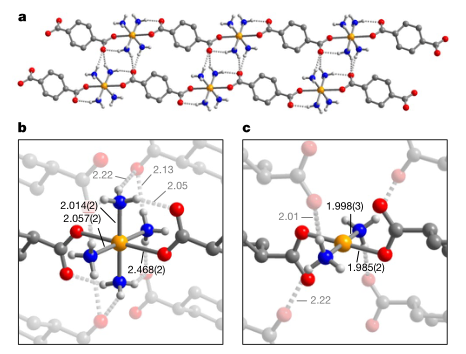

圖  Cu(NH3)4(cyhdc)的單晶X射線衍射結構及局部Cu環境

氨解吸
Cu(bdc)中NH3吸收的初步表征表明，每個Cu中有4個NH3結合的相是無定形的，但這種差異歸因于無法從晶體學上解決的不定結合位點。目前，尚不清楚為什么Cu(bdc)在NH3暴露下變成無定形，而Cu(cyhdc)產生結晶產物。熱重分析發現氨解吸發生在50°C和125°C，每個相關損失兩個氨，TGA循環實驗表明NH3吸附的穩定性。

圖片

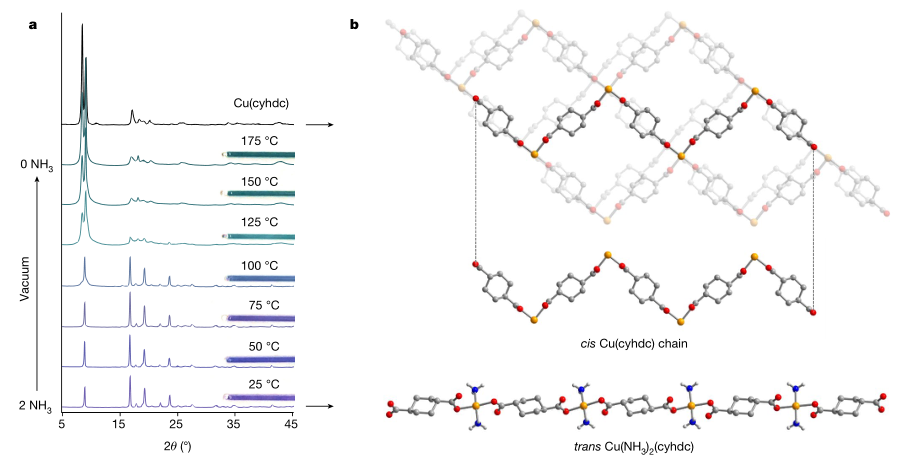

圖  Cu(NH3)2(cyhdc)的氨解吸

NH3吸附的影響因素
高放熱吸附會極大地限制吸附劑在絕熱分離過程中的性能，或者需要額外的能量和設施來有效地去除廢熱。然而，NH3在Cu(cyhdc)中吸附時發生的相變足以吸熱，抵消了較高的吸附熱。為了研究這種可能性，作者收集了Cu(cyhdc)在不同溫度下的NH3吸附等溫線，探究了放熱Cu-NH3鍵的形成被吸熱的Cu-O鍵裂解的相變所抵消的程度。同樣，從Cu(NH3)4(cyhdc)到Cu(cyhdc)轉變過程中，放熱Cu-o鍵的形成可能有助于在較低的溫度(125°C)下再生吸附性NH3的MOFs。此外，作者發現高溫高壓更有利于NH3的吸收。進一步地，探究了連接劑對吸附的影響，與Cu(cyhdc)相比，具有更穩定的Cu-羧酸鍵的框架有望以更低的階躍壓力吸附NH3。

圖片

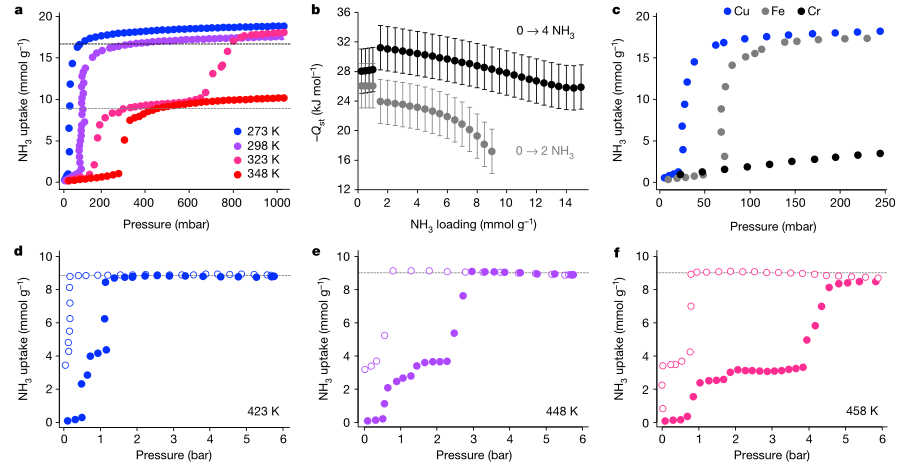

圖  Cu(cyhdc)中NH3吸附的溫度依賴及金屬和連接劑變化對吸附的影響

展望

總之，本工作的研究表明在Cu (cyhdc)的Cu-羧酸鍵中插入NH3可以在低壓下驅動穩定、可逆的協同相變，從而實現快速、高容量的NH3吸收和本征熱管理。初步分析表明，Cu (cyhdc)在更高的壓力和溫度下表現出協同的NH3吸收，這與可持續的NH3合成方法有關。更廣泛地說，上述結果代表了設計用于涉及配位氣體分子的低能量存儲和分離應用的合作吸附劑的重要概念進展。
參考文獻：

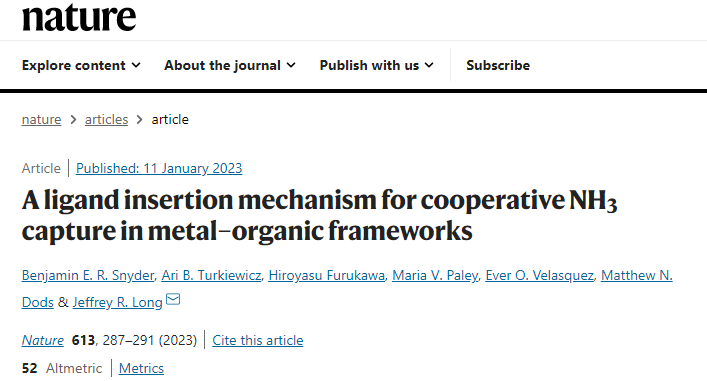

Snyder, B.E.R., Turkiewicz, A.B., Furukawa, H. et al. A ligand insertion mechanism for cooperative NH3 capture in metal–organic frameworks. Nature 613, 287–291 (2023).
DOI：10.1038/s41586-022-05409-2.

https://doi.org/10.1038/s41586-022-05409-2
