JACS：鈷(II)-吡唑MOF在SF6/N2混合物中回收高純度SF6

JACS：鈷(II)-吡唑MOF在SF6/N2混合物中回收高純度SF6

發布日期：2024-08-22 來源：貝士德儀器

圖片

背景介紹

六氟化硫(SF6)氣體具有優良的滅弧性能，作為設備保護氣大量應用于能源工業中，但是其排放可導致嚴重的溫室效應，其效果是二氧化碳的23900倍，由于目前缺乏可替代物，年排放約8100噸。從工業廢氣中回收SF6是一種可兼顧環境和經濟效益的方法。工業SF6廢氣通常通過堿性水溶液除去微量酸性和腐蝕性的雜質后得到SF6和N2的高濕度混合氣，現有的SF6/N2混合物分離技術包括低溫蒸餾、液化和低溫冷凍，由于SF6濃度稀(<10%)，SF6回收純度低，能源成本高，因此迫切需要高效節能的分離技術直接回收高純度SF6，促進其整個生命周期內的可持續利用。
作為一類新型物理吸附劑，MOFs具有前所未有的孔結構可調性，可以通過定制設計的“單分子陷阱”促進精確的分子識別。最近研究已經表明MOFs和其他結晶多孔吸附劑可以通過SF6/N2分離減少SF6排放。但是在分離的同時回收高純度SF6(>99.9%)仍具有很大挑戰。此外，氣體混合物中水分的存在不僅可能降低分離效果，還可能增加MOFs在循環使用中的降解風險。因此仍需要開發具有優異的SF6/N2分離性能和水耐受性的MOFs材料。

全文速覽

圖片

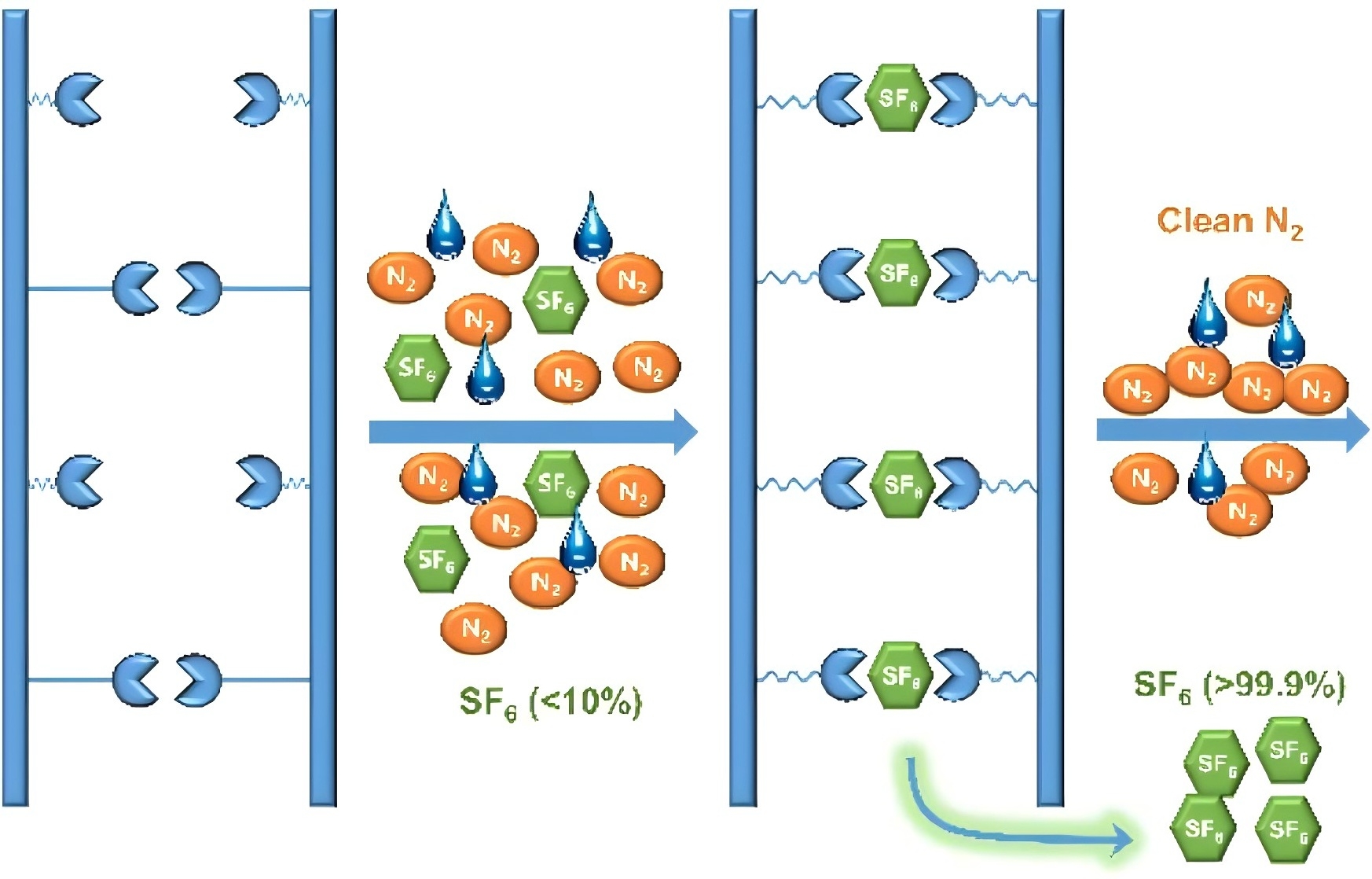

作者報道了一種基于吸附分離機制的SF6高效富集分離體系，通過一種具有分子陷阱的穩定鈷（II）-吡唑MOF(BUT-53)，實現了優異的SF6吸附（2.82 mmol/g，0.1 bar，298 K）以及超高選SF6/N2選擇性（10/90，2485）,并從10%低濃度混合氣中成功回收了99.9%以上純度的SF6。這一高效分離效率在90%濕度環境下仍可在多次循環中穩定保持。分子模擬、單晶衍射和吸附動力學研究闡明了吸附機理及水耐受性。

圖文解析

圖片

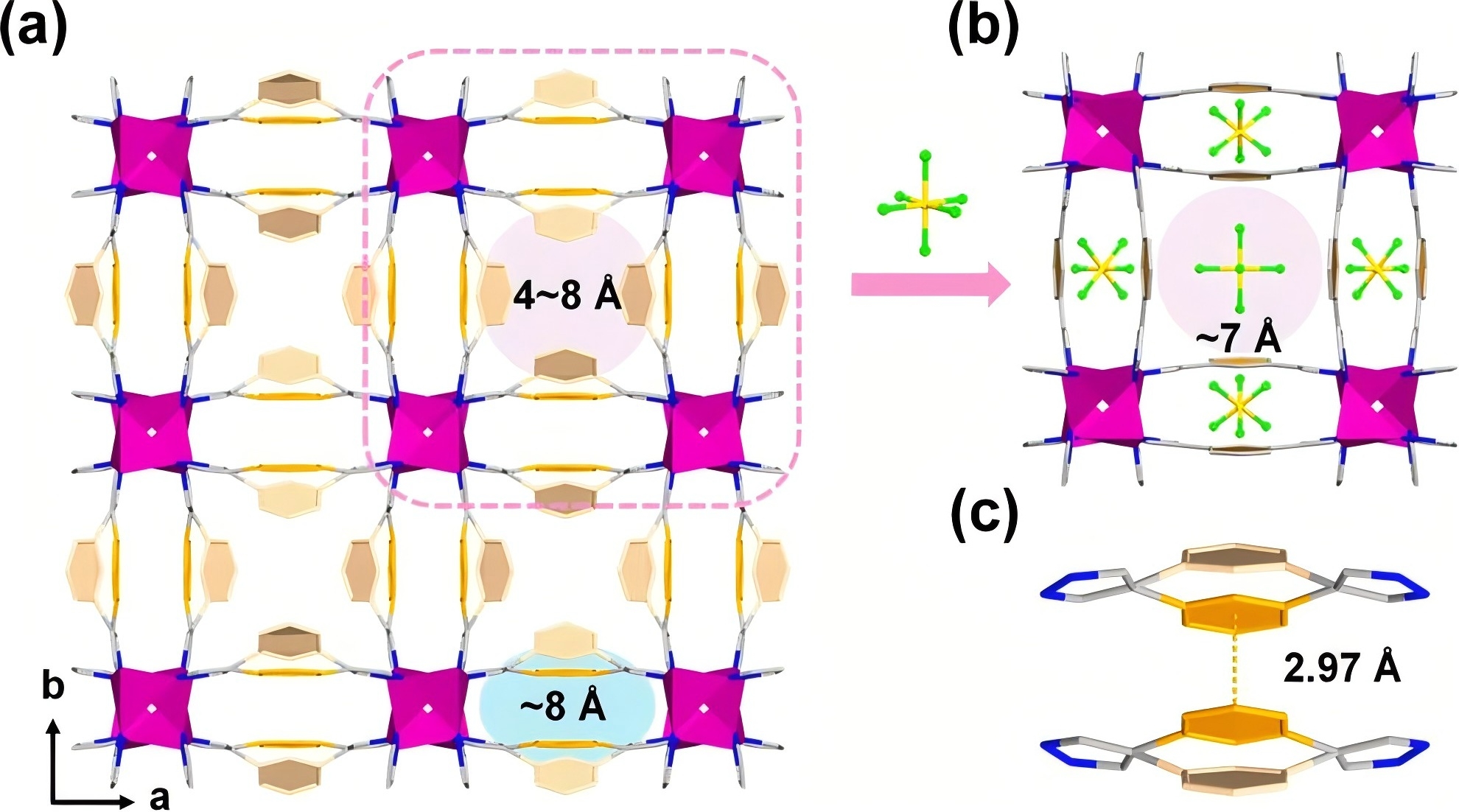

要點：BUT-53由四面體配位的Co2+和二吡唑酸酯配體(H2DPB) [H2DPB = 1,3-二(1H-吡唑-4-基)苯]組成。該框架具有沿c軸的方形一維通道和位于通道壁上的空腔。DPB2-配體中苯環的擺動運動引入了框架的動態方面，可從它們的無序位置(最近距離為2.97 ?)觀察到。這種配體的靈活性使通道大小從大約4到8 ?變化，便于容納不同大小的客體分子。SF6加入到框架中產生的孔徑約為7 ?，且配體中沒有發生任何紊亂。而嵌入在雙壁結構中的籠對苯環運動的敏感性降低，可以作為更剛性的分子陷阱。

圖片

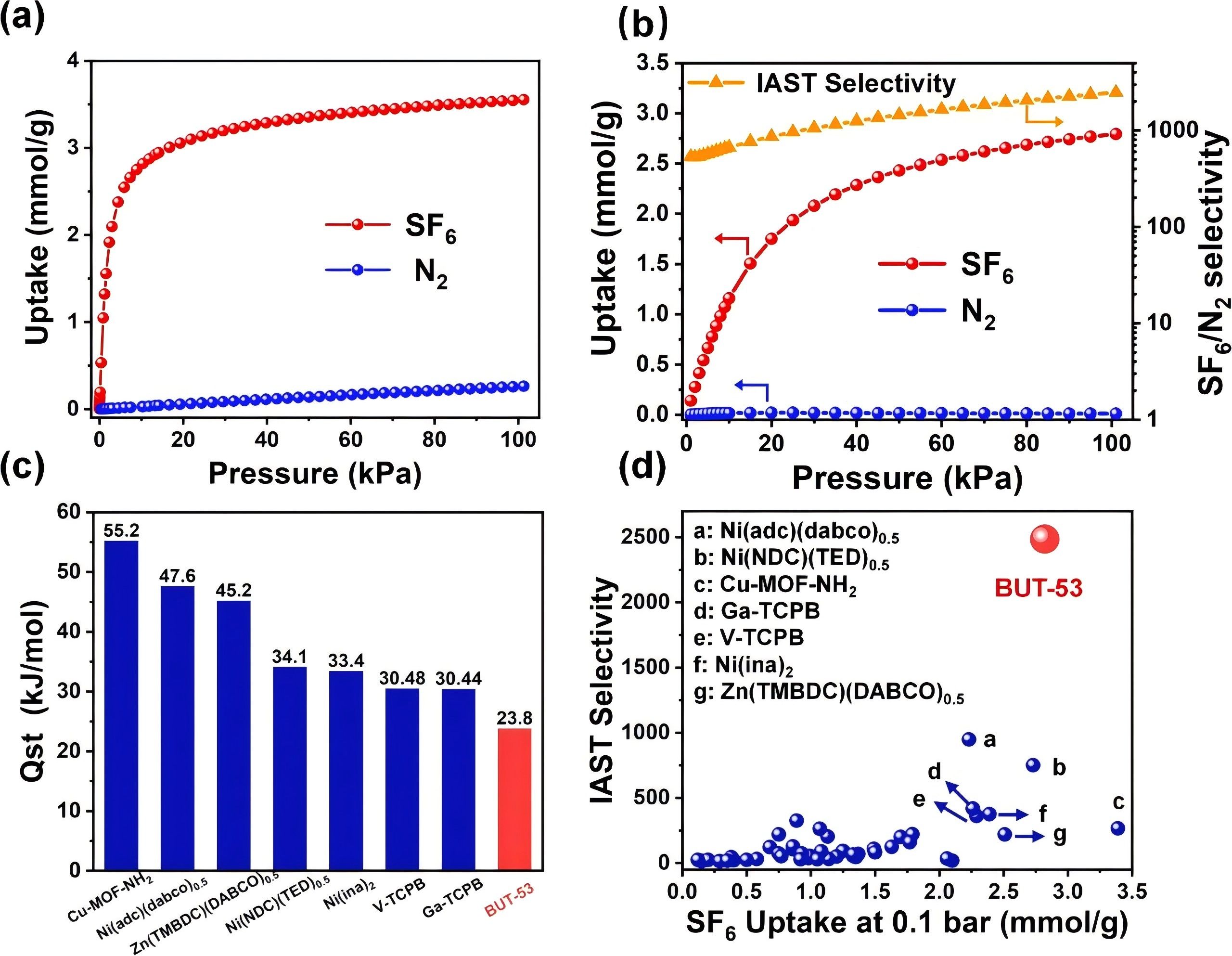

要點：在298和273 K下，BUT-53的單組分吸附等溫線顯示其顯著的SF6吸附能力，而對N2的吸附可以忽略不計。在298 K時，BUT-53在0.1 bar下對SF6的吸附量為2.82 mmol/g，在1 bar下為3.55 mmol/g。在298和273 K的吸附等溫線上確定了BUT-53對SF6的低覆蓋Qst為23.8 kJ/mol，遠低于其他基準材料。從模擬的SF6/N2氣體混合物(1:9)的混合吸附等溫線可以看出，隨著壓力的增加，SF6的吸附量逐漸增加，而N2的吸附量在整個壓力范圍內都保持在很低的水平，導致IAST選擇性逐漸增加，最終在1bar (SF6/N2?= 10:90)下達到創紀錄的2485。BUT-53成為一種極有希望通過解吸直接回收高純度SF6的材料。

圖片

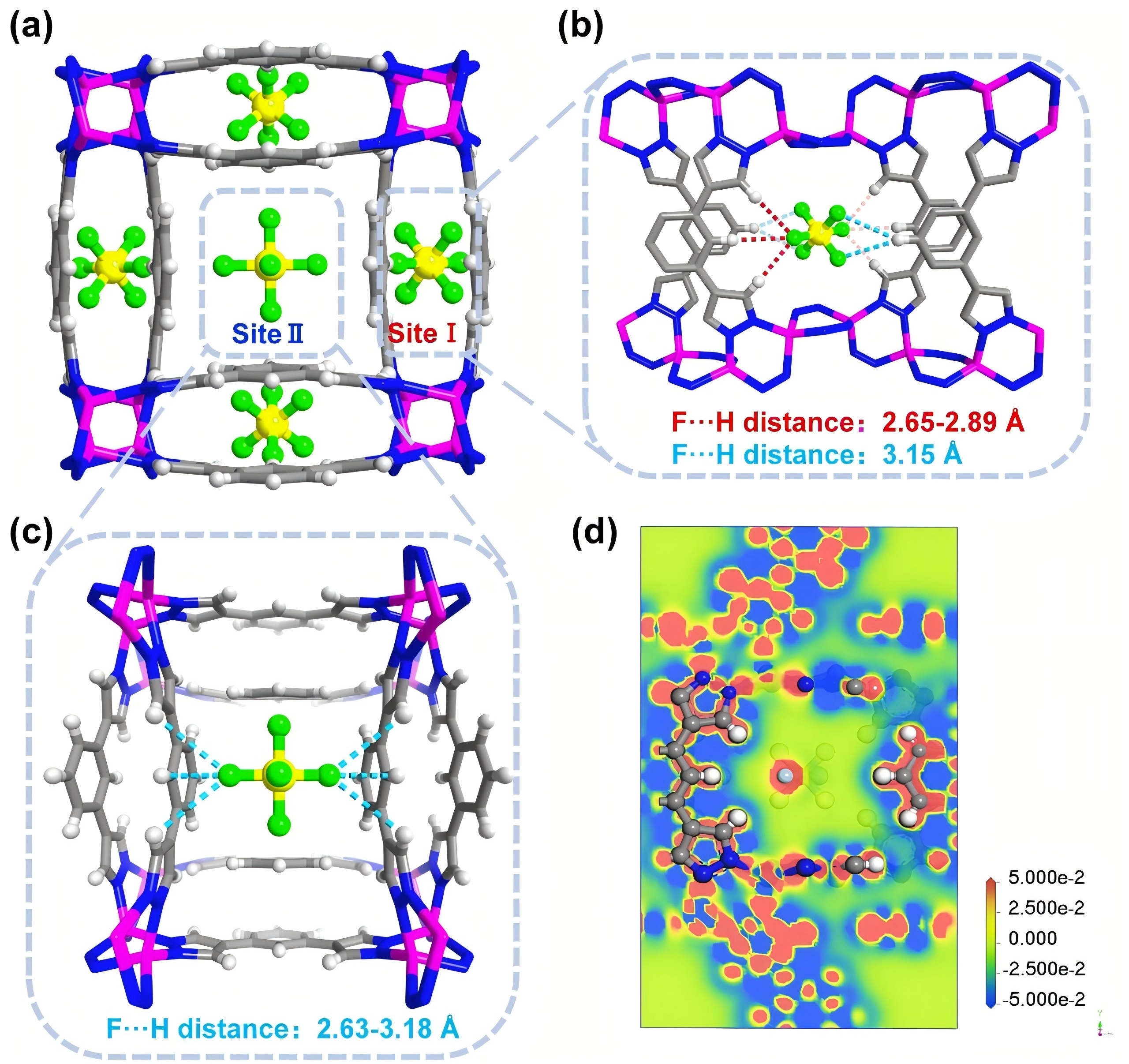

要點：為了深入了解支撐BUT-53卓越性能的機制，測定了SF6負載MOF的單晶結構，結構細化清楚地識別出兩種SF6結合位點。SF6的主要吸附位點(site I)位于雙壁結構的空腔內，占據率高。這個位點形成了一個富氫口袋，由四個DPB2-配體的苯和吡唑環形成，通過多次F···H與SF6的六個氟原子相互作用促進SF6的捕獲。這些協同作用，以及頭對頭的結合模式，有助于SF6的穩定性增強，在精簡過程中沒有觀察到SF6分子的紊亂。此外，該框架的1-D通道作為二級結合位點(位點II)，只有SF6分子的兩個軸向F原子參與多個F···H相互作用，導致該位點的占用率約為0.5。電荷密度差研究進一步證實了SF6的氟原子與來自BUT-53配體的氫原子在兩個吸附位點上的靜電相互作用。

圖片

要點：在模擬實際應用的條件下，進一步評價了BUT-53的動態分離性能。突破性實驗采用SF6/N2混合氣體(10:90，v/v)。N2快速突破柱，表明N2的共吸附很少，這與N2的低吸收率是一致的。SF6的突破時間約為23 min/g，表明BUT-53對SF6的選擇性吸附能力高于N2。SF6濃度可以通過單一的吸附-解吸循環從~10%提高到≥99%。這種階梯解吸行為可歸因于弱結合SF6分子的快速解吸，其次是強結合SF6分子的緩慢解吸。定量分析脫附曲線，可得到純度≥99.9%的SF6，收率為8.4 mL/g。這是第一個通過吸附分離獲得如此高純度的SF6的報告，強調了材料的超高選擇性的關鍵作用。此外，BUT-53善于捕獲微量的SF6，稀釋的SF6(1%)原料氣的突破時間延長了152 min/g，從而有利于氮的凈化(>99.99%)。另外，評估了濕度對BUT-53性能的影響，在相對濕度(RH)為90%時，發現突破性能與在干燥條件下觀察到的幾乎相同，且BUT-53的SF6/N2分離效果在5個周期的突破性實驗中保持一致，這表明該吸附劑在潮濕條件下具有優異的耐久性。表面極性也可能影響水的吸附動力學，因此測量了水和SF6的吸附動力學。SF6的吸附率明顯超過RH 90%的水的吸附率。通過擬合擴散時間常數，這種吸附速率的差異使得SF6/水的動力學選擇性為545。緩慢的水吸附動力學與高SF6/水動力學選擇性相結合，有效地減少了整個分離過程中的水共吸附。

總結與展望

本工作研究了BUT-53在SF6/N2混合物中的吸附性能，且分離出的SF6純度高于99.9%，具有對SF6/N2的超高選擇性。這種優異性能是由于BUT-53中具有的兩種有效適配SF6的動態分子陷阱。此外，BUT-3因其高SF6/H2O動力學選擇性及疏水性，還表現出了強耐濕性及穩定性。本工作展示了混合氣體中的有效SF6回收，同時強調了MOFs的適配孔徑及表面極性在高濕環境下提高分離效果中的重要作用。本研究示例表明了MOFs在有害化學品高效吸附分離中的應用潛力。
原文鏈接：

https://pubs.acs.org/doi/abs/10.1021/jacs.4c05075
