【全文速覽】

自修復行為已被廣泛應用于能夠識別分子的智能傳感系統中。然而，大多數剛性結晶框架一旦受到壓力、熱或真空等外部刺激下結構會坍塌，很難在環境條件下恢復到結晶相。福建師范大學陳邦林教授和復旦大學李鵬研究員課題組聯合報道了一種新型微孔氫鍵有機框架 FDU-HOF-3在氨氣捕集方面的自修復行為。向孔隙中引入低濃度 NH₃ 后，HOF的結構變得無序，但在真空下簡單加熱后，NH₃ 被去除，且HOF恢復到原來的結晶狀態。同時，F(xiàn)DU-HOF-3 對低濃度 NH₃的捕獲能力創下了記錄 (8.13 mmol/g at 25 mbar).，而且在暴露于 250 ppm NH₃不到10秒后，光電流迅速下降。

【背景介紹】

氨氣（NH₃）是最基本的工業氣體之一，它的高毒性引起了公眾的廣泛關注。NH₃的直接危及生命或健康的濃度（IDLH）值為 300 ppm。因此，開發能夠捕捉低濃度NH₃的傳感材料對人類健康和環境保護都具有重要意義。為了提高檢測靈敏度、可回收性和使用壽命，一種有效的策略是開發具有形狀記憶效應的新型多孔材料。與 MOFs 相比，HOFs的柔性更有利于在氣體吸附/解吸過程中產生形狀記憶效應和自修復能力。有一些關于 HOFs 用于可逆腐蝕性氣體吸附的報道，然而，這些 HOFs 捕獲腐蝕性氣體的基本機制尚未揭示。

【圖文解析】

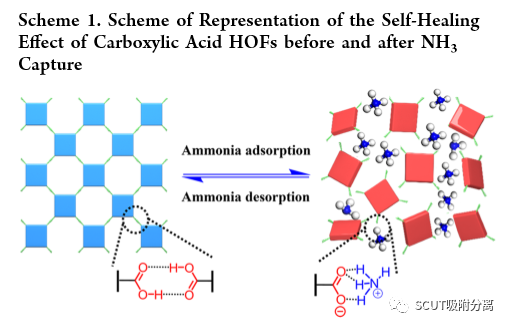

要點：設計具有多個酸性位點的多孔材料是提高捕獲 NH₃的高效方法。我們推測，基于羧酸鹽的 HOFs 可以通過強酸堿相互作用與 NH₃ 氣體結合，從而導致 HOFs 的快速相變。本文合成了一種介孔HOF，HOF-101 和一種微孔HOF，F(xiàn)DU-HOF-3，它們表現出對 NH₃的適應性吸附，并伴有相變行為。當NH₃氣體進入這些HOF的孔隙時，HOF上原有的 “COOH-COOH”氫鍵被破壞，形成了例如NH₄⁺-COO^-的離子鍵。因此，這兩種 HOF 發生快速相變，最終轉變?yōu)闊o定形相。更重要的是，在真空下加熱條件下去除 NH₃ 后，這些 HOFs可以恢復到最初的結晶相。

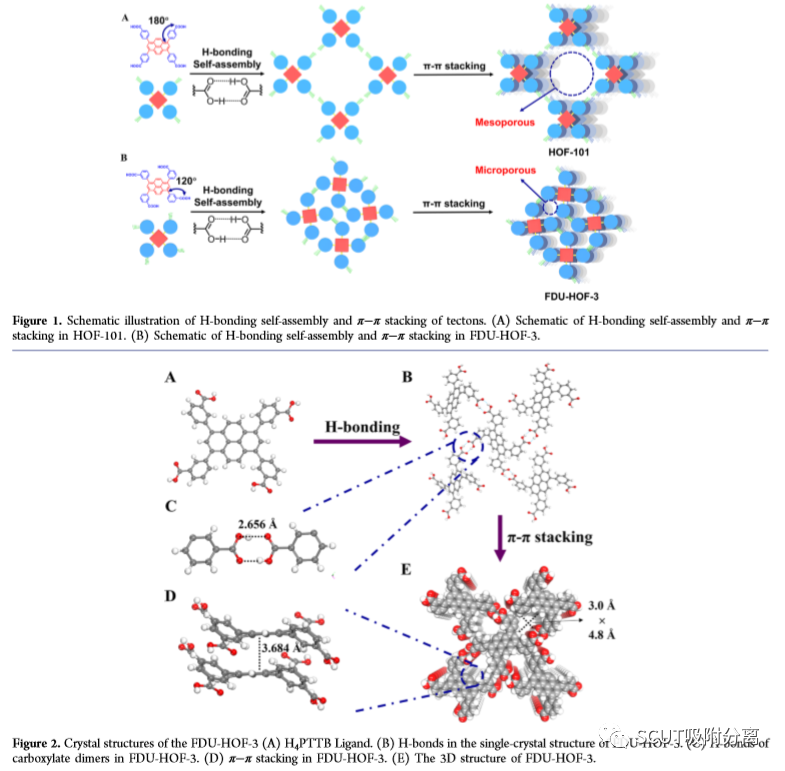

要點：FDU-HOF-3 與 HOF-101 具有相同的 COOH-COOH 頭對頭氫鍵和 π-π 堆積。然而，由于兩種異構體構造中羧酸與芘的夾角不同（HOF-101 為 180°，F(xiàn)DU-HOF-3 為 120°），使得FDU-HOF-3 的孔徑明顯小于 HOF-101。FDU-HOF-3 結晶為 P2₁/c 空間群的單斜體系。在 FDU-HOF-3 的結構中，同一平面內的各個 H₄PTTB 構建塊通過分子間氫鍵 鍵以及平面間強烈的分子間 π-π 堆疊相互作用頭對頭地連接起來。這種排列形成了具有 sql 拓?fù)浣Y(jié)構的三維（3D）框架。FDU-HOF-3 具有約為 3.0 ? × 4.8 ?一維菱形通道（圖 2E 和 S2）。很明顯，調整 FDU-HOF-3 中羧酸的位置可以在保持氫鍵模式、分子間π-π堆疊和拓?fù)浣Y(jié)構的同時減小孔徑。

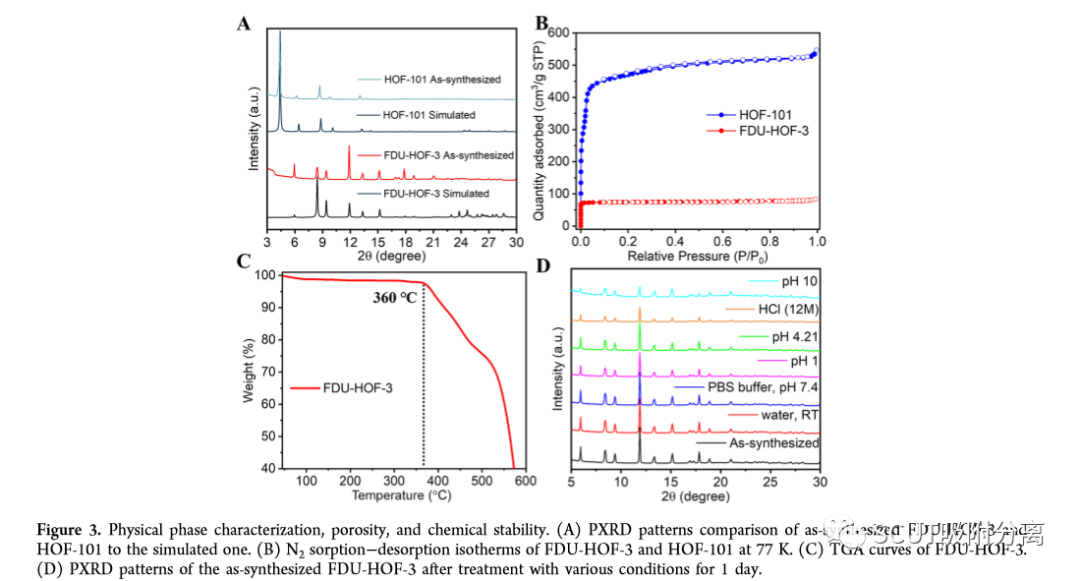

要點：活化的 FDU-HOF-3 表現出 I 型等溫線，表明其具有微孔性質，并顯示出 310 m²/g 的BET表面積，利用 H-K法計算了 FDU-HOF-3 的孔徑分布。最大孔寬以 4.8 ? 為中心，這一結果與從晶體結構中獲得的孔隙大小一致?；罨?HOF-101 的 BET 表面積為 2100 m²/g，孔體積為 1.1 cm³/g。熱重分析表明，F(xiàn)DU-HOF-3 具有很高的熱穩定性，在溫度超過 360 °C 之前，重量損失極?。▓D 3C）。此外，在 PBS 緩沖液、pH 1、pH 4.21、pH 10 和鹽酸（12 M）中浸泡 1 天后，F(xiàn)DU-HOF-3 保持了結晶度和孔隙率（圖 3D），這不僅歸功于它的疏水性，還因?yàn)樗哂泻軓?qiáng)的 π-π 堆疊效應。

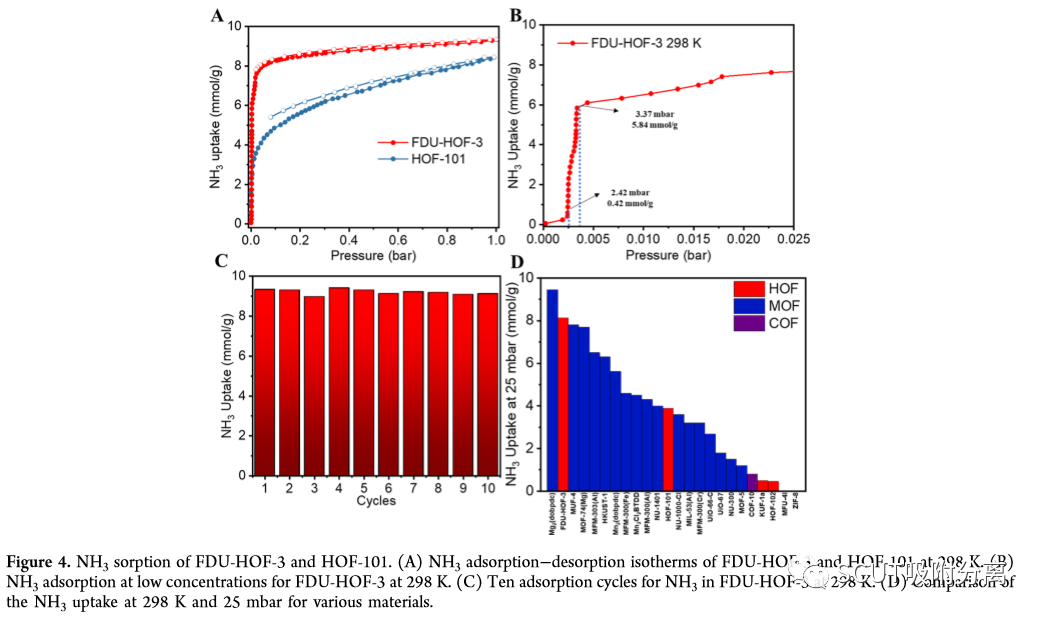

要點：在 1 bar 的壓力下，HOF-101 的 NH₃ 吸附容量（8.44 mmol/g）與 FDU-HOF-3 的 NH₃ 吸附容量（9.34 mmol/g）相當，在 3.37 mbar下，F(xiàn)DU-HOF-3 的 NH₃吸附 容量達到 5.84 mmol/g，高于 HOF-101（mmol/g）。HOF-101 和 FDU-HOF-3 的孔徑大小不同，導致其捕獲 NH₃ 的性能也有很大差異。重點觀察 FDU-HOF-3 的低分壓區域（圖 4B），在 2.42 和 3.37 mbar處分別觀察到兩個拐點。在第一個拐點之前，NH₃ 吸附量增長緩慢的主要原因是 NH3 只是簡單地填充了孔隙。當分壓達到 2.42 mbar時，NH₃ 迅速開始與 -COOH 基團相互作用，導致 NH₃ 吸附量急劇增加。當分壓達到 3.37 mbar后，大部分 -COOH 基團被 NH₃ 侵蝕，NH₃ 吸附的主要驅動力變成了 NH₃ 分子與孔隙之間的相互作用。在 25 mbar條件下，F(xiàn)DU-HOF-3 的 NH₃ 吸附量達到 8.13 mmol/g，優于其他多孔材料，如 MFU-4（7.8 mmol/g）、MOF-74（Mg）（7.7 mmol/g）、HKUST-1（6.3 mmol/g）、MFM-300（Cr）（3.2 mmol/g）和 COF-10（0.8 mmol/g）。在所有 HOF 中，F(xiàn)DU-HOF-3 在 25 mbar條件下對 NH₃ 的吸附容量最大。NH₃ 在 FDU-HOF-3上的吸附熱（Q_st）達到 69.29 kJ/mmol，高 Qst 主要?dú)w因于 NH₃分子與 COOH 基團之間的化學作用。

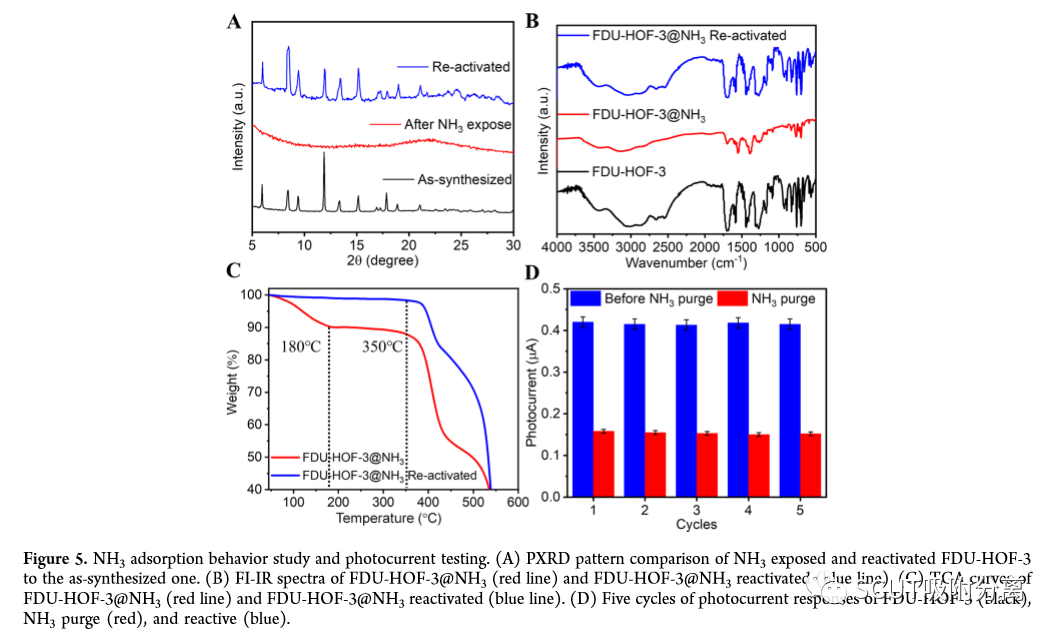

要點：為了進一步研究 NH₃ 在 FDU-HOF-3 和 HOF-101 中的吸附行為，我們分析了吸附（命名為 FDU-HOF-3@NH3 和 HOF-101@ NH3）和去除 NH₃ 后 HOF 的 PXRD 圖樣。當 NH₃ 進入 HOF 時，F(xiàn)DU-HOF-3 和 HOF-101 失去了結晶狀態（圖 5A 和 S13）。通過加熱和脫氣再生到初始晶體結構后，再生的 HOF 獲得了結晶性（圖 S14）。脫氣溫度隨時間的變化表明，室溫不足以使 FDU-HOF-3 完全恢復到初始晶相，需要熱源來誘導自修復過程。傅立葉變換紅外光譜分析顯示，在引入 NH₃ 分子后，COOH 中 C=O 的特征峰（1700 cm^-1）消失了，而 COO^- 的特征峰則出現在 1560 和 1400 cm^-1，這表明 COO^- 和 NH⁴⁺ 得出現（圖 S17）。這一反應與對稱伸縮振動（約 1400 cm^-1）和非對稱伸縮振動（約 1550-1650 cm-1）相分離。DFT 計算發現，NH4+ 比 NH₃ 更容易與羧酸結合。計算得出的 NH⁴⁺ 與 COO_- 的結合能為- 57kJ/mol，比 NH₃ 與羧酸的結合能高 15kJ/mol（圖 S18）。在吸附和去除 NH₃ 的過程中，還對 FDU-HOF-3 進行了 TGA 分析（圖 5C）。當加熱到 180 ℃ 時，在 TGA 曲線上觀察到一個高原，即 FDU-HOF-3@NH3。重量減少了 10%，這可能是由于 FDU-HOF-3 中的 NH₃ 損失所致。相比之下，重新活化 HOF 的 TGA 曲線在 360° C 之前沒有顯示出任何重量減少，這表明孔隙中沒有 NH₃。為了評估 FDU-HOF-3 的氣體傳感潛力，我們在玻璃碳電極（GCE）上使用抗壞血酸（AA）作為電子供體，測量其光電流響應（圖 5D）。FDU-HOF-3 具有很強的吸收能力，可以將氣體轉化為電子，同時可以將可見光轉化為電荷載流子，因此表現出良好的光電流（0.39 μA）。經過 30 次循環后，光電流響應沒有明顯變化，表明 GCE 平臺具有高度穩定性。光電流隨著 NH₃濃度（從 50 ppm 到 500 ppm）的增加而降低。ΔI 與 NH₃ 濃度之間有良好的線性關系。為了擴大傳感應用范圍，測試了濕度為 10%、含有 250 ppm NH₃ 的光電流。結果發現，經過五個周期后，光電流只下降了3%，這證明了復合材料的水蒸氣穩定性。
