CEJ：闡明晶體缺陷和熱處理對鋯基金屬有機框架的二氧化碳捕獲性能的影響

CEJ：闡明晶體缺陷和熱處理對鋯基金屬有機框架的二氧化碳捕獲性能的影響

發布日期：2023-12-08 來源：貝士德儀器



第一作者：何山（汕頭大學，22屆化學專業碩士研究生）、李凌簫（汕頭大學，23屆材料科學與工程專業本科生）

通訊作者：陳曉嫻、周浩龍、

第一單位：化學與精細化工廣東省實驗室、汕頭大學

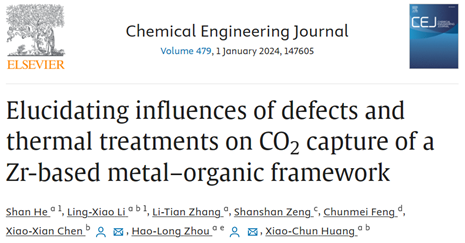

論文DOI：https://doi.org/10.1016/j.cej.2023.147605


文章亮點



1.成功制備了無缺陷及富含缺陷的UiO-66型MOF。

2.闡明了缺陷對CO2捕獲性能的影響機理。

3.說明了熱處理活化/再生條件對CO2捕獲性能的重要性。

4.強調了MOF局部精細結構的識別對其CO2捕獲性能評價的必要性。

摘要詳文


（1）隨著過量CO2排放引發的全球變暖問題，碳捕獲與儲存（carbon capture and storage, CCS）技術目前成為應對該問題的重要手段。在CCS技術中，高效可再生的煙道氣吸附劑在其中起著重要作用，金屬有機框架（Metal–organic framework，MOF）由于其可設計的CO2吸附位點而被認為是理想的候選材料。然而，MOF的碳捕獲性能評估和再生性仍然限制了它們?cè)诠I(yè)生產中的應用。
（2）本研究中，利用1,4-萘二甲酸成功合成了接近無缺陷（UiO-66N）和富含缺陷（DUiO-66N）的UiO-66型MOF，以探究晶體缺陷和熱處理對碳捕獲性能的影響。雖然X射線粉末衍射（PXRD）顯示UiO-66N和DUiO-66N具有相同的晶體相，但透射電子顯微鏡（TEM）、熱重分析（TGA）和氣體/染料吸附實驗均證實了DUiO-66N中晶體缺陷的存在以及孔隙度的變化。
（3）CO2吸附等溫線和模擬煙道氣穿透實驗揭示缺陷的存在改善了材料的碳捕獲性能，這也得到了密度泛函理論（DFT）的驗證。同時，由于缺陷的介穩性，需要采用較低的熱處理溫度進行活化和再生，從而保持材料卓越的碳捕獲性能。這些發現表明在重現和評估MOF的碳捕獲性能時，不能僅依賴整體晶體相的判斷，還需要關注材料局部精細結構，并優化活化和再生條件。

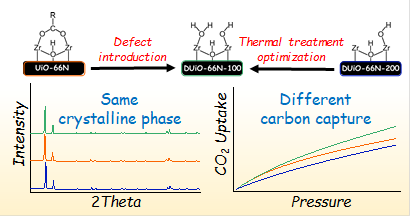

Graphical abstract


研究引入




通過合理安排吸附位點，MOF可以實現高效的CO2捕獲，從而應用于CCS技術中。然而，目前MOF的碳捕獲性能的可重復性仍然是一個重要挑戰。例如，以往的文獻報道顯示，Mg-MOF-74在298 K和1 bar下的吸附量在3.5-10.2 mmol/g之間變化。類似的情況也出現在經典的MOF材料HKUST-1（變化范圍為0.9-4.3 mmol/g）和UiO-66（變化范圍為1.4-3.0 mmol/g）中。此外，在分離過程中保持其再生性能也是其應用的關鍵指標。闡明除晶相以外的缺陷、穩定性和活化/再生條件對MOF碳捕獲性能的影響對其產業化和推廣至關重要。
對于晶態多科材料而言，缺陷的存在影響其孔隙度（包括孔隙體積、孔徑和孔隙環境）。將缺陷引入MOF材料，有助于提高其母體材料的性能，如二氧化碳捕獲、甲烷儲存、傳感和催化。盡管利用缺陷工程對MOF材料改性取得了不錯的進展，目前還缺乏表征MOF缺陷的范例及對缺陷影響MOF母體材料性能機理的深入研究。
由此，本研究利用1,4-萘二甲酸構筑了經典的UiO-66型MOF，以研究晶體缺陷和熱處理對其碳捕獲性能的影響。通過TEM、TGA和氣體/染料吸附實驗證實了接近無缺陷（UiO-66N）和富含缺陷（DUiO-66N）兩種MOF的成功合成。單組分吸附等溫線和模擬煙道氣穿透實驗證實了缺陷誘導的碳捕獲性能的提升。由于缺陷的介穩性，DUiO-66N需要較低的活化或再生溫度來保持吸附位點和卓越的碳捕獲性能。分子模擬計算揭示了碳捕獲性能變化與缺陷的存在和轉化之間的關系。

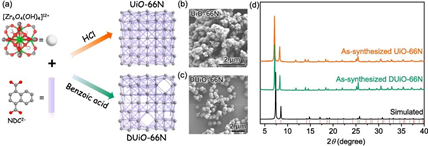

Fig. 1. Synthesis and characterization of UiO-66N and DUiO-66N. (a) Synthetic routes and simplified structural view. (b, c) SEM images. (d) PXRD patten comparison.

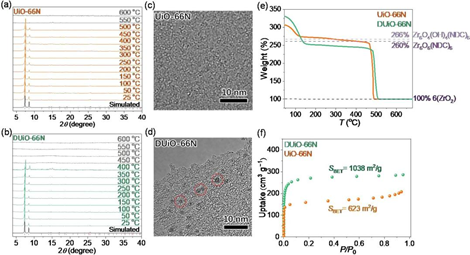

Fig. 2. Evidence for the introduction of crystalline defects. (a, b) VTPXRD of UiO-66N and DUiO-66N. (c, d) TEM images of the crystal edge of UiO-66N and DUiO-66N. (e) TGA curves of UiO-66N and DUiO-66N under oxygen atmosphere. (f) N2 sorption isotherms at 77 K of UiO-66N and DUiO-66N.

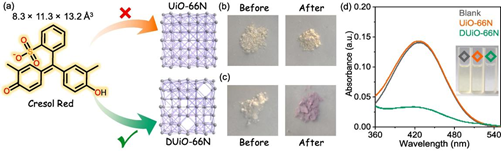

Fig. 3. The dye sorption experiment. (a) Structural view of the dye molecule. (b, c) Photographs of UiO-66N and DUiO-66N before and after the dye adsorption experiments. (d) Photographs and UV–vis spectra of the dye solutions. Blank: black; UiO-66N: orange; DUiO-66N: green.

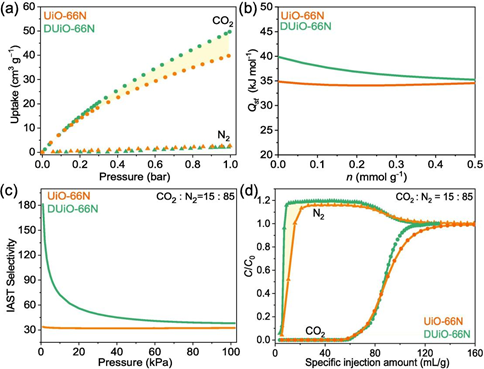

Fig. 4. The carbon capture performance comparison of UiO-66N and DUiO-66N. (a) CO2 and N2 sorption isotherms at 298 K. (b) CO2 adsorption enthalpy plots. (c) IAST selectivity plots. (d) Column breakthrough behaviors. UiO-66N: orange; DUiO-66N: green.

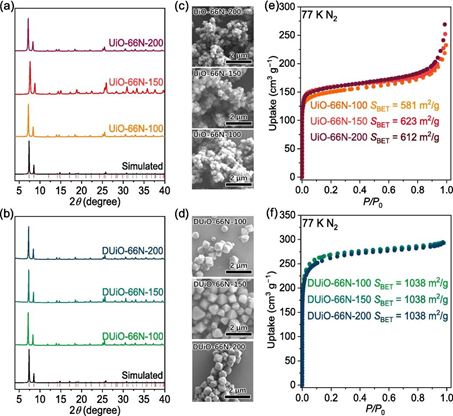

Fig. 5. Characterization of UiO-66N-X and DUiO-66N-X. (a, b) PXRD. (c, d) SEM images. (e, f) N2 sorption isotherms at 77 K.

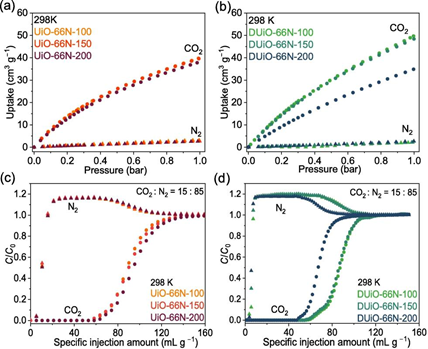

Fig. 6. The carbon capture performance comparison of UiO-66N-X and DUiO-66N-X. (a, b) CO2 and N2 sorption isotherms at 298 K. (c, d) Column breakthrough behaviors. UiO-66N-X: orange; DUiO-66N-X: green.

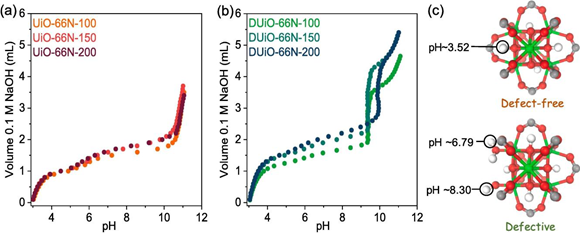

Fig. 7. Potentiometric acid–base titration. (a, b) Potentiometric acid–base titration curves of UiO-66N-X and DUiO-66N-X. (c) Calculated pKa values for the intact defect-free and low connected defective clusters.

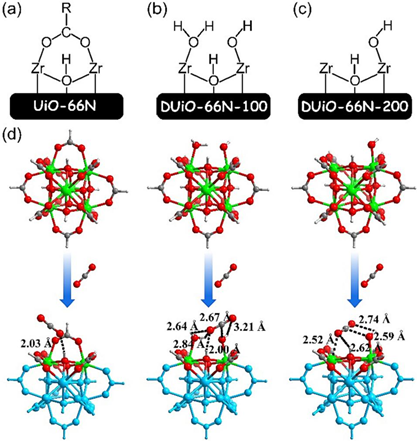

Fig. 8. Computed optimum structures for CO2 interactions with UiO-66N-X and DUiO-66N-X. (a-c) Schematic representation of the Zr-cluster structure models used for DFT calculation. (d) Structural view of binding geometries of the three Zr clusters for CO2.



文章結論



（1）成功地制備了具有相同晶相但具有不同缺陷含量的UiO-66型MOF，并通過TEM、TGA和染料吸附實驗對其進行了表征。
（2）結合實驗和計算研究可以發現，缺陷的引入可以帶來與CO2的多重相互作用，從而獲得優異的碳捕獲性能。同時，缺陷的介穩性要求采用相對較低的熱處理溫度來活化和再生具有較多缺陷的MOF，以保持其碳捕獲性能。
（3）我們的實驗結果清楚的表明，當衍射數據和比表面積數據一致時，碳捕獲性能仍可能存在顯著差異?？紤]到缺陷在多孔材料中廣泛存在，在再現和評估多孔材料的碳捕獲性能時，不僅需要將晶相或比表面積作為判斷依據，還需要識別其局部精細結構并優化其活化/再生條件。相信這項工作將為未來晶態多孔材料的碳捕獲性能的再現和評估提供新的建設性的指導。


原文鏈接：https://doi.org/10.1016/j.cej.2023.147605

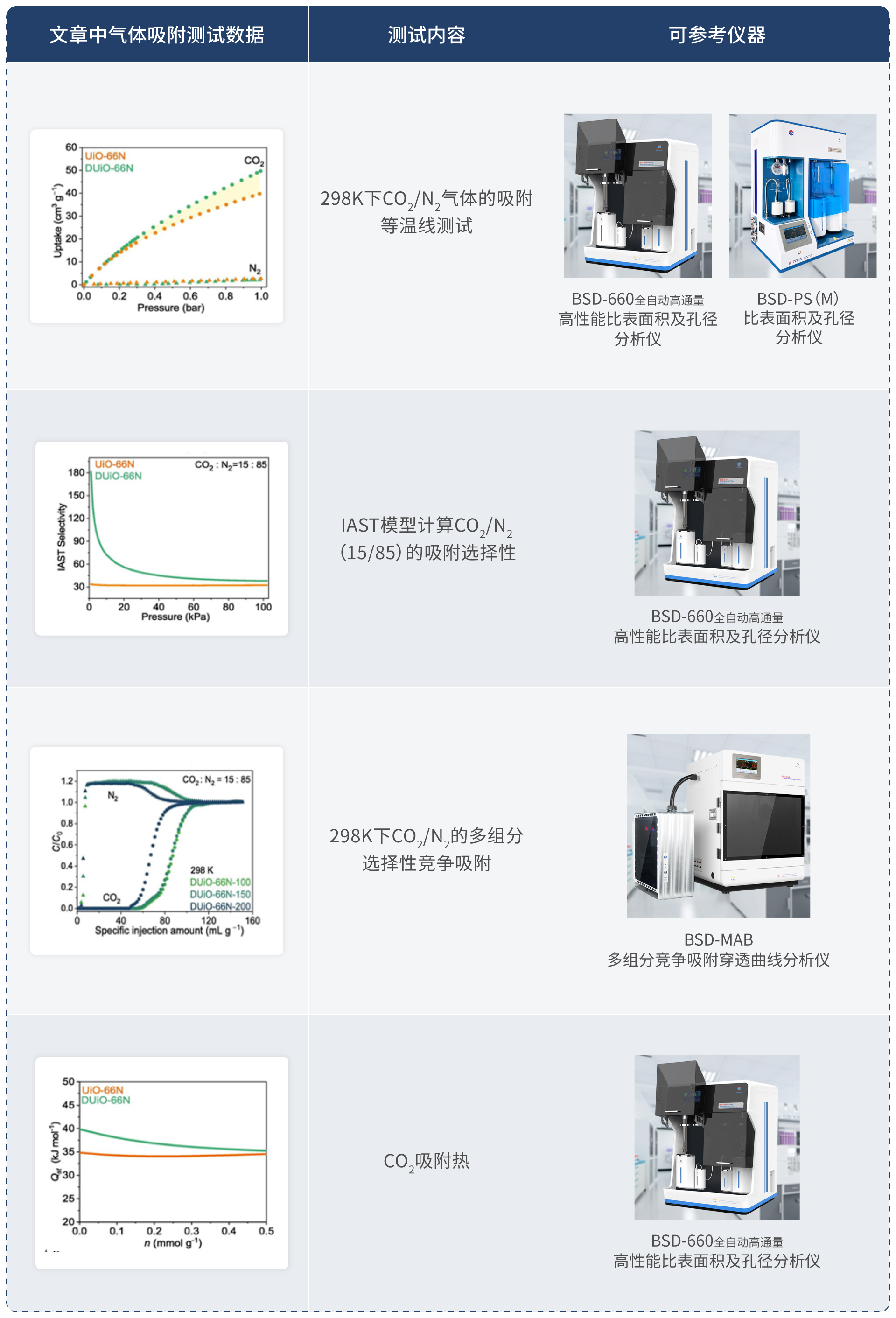

貝士德 吸附表征 全系列測試方案
