【材料】Angew. Chem.：基于沸石和MOFs間“過渡態”材料突破氣體吸附容量和分離選擇性的Trade-off效應

【材料】Angew. Chem.：基于沸石和MOFs間“過渡態”材料突破氣體吸附容量和分離選擇性的Trade-off效應

發布日期：2023-10-08 來源：貝士德儀器

乙炔（C2H2）和乙烯（C2H4）是重要的石化產品，由于物理化學性質相似，使得工業過程中C2H2/C2H4和C2H2/CO2的分離成為關鍵科學問題。金屬-有機框架材料（MOFs）在氣體分離領域具有廣泛應用前景，然而幾乎所有報道的MOF吸附劑都存在吸附容量和分離選擇性之間的權衡問題（即Trade-off效應）。對于氣體吸收容量，通常有重量存儲容量（GSC, cm3 g?1）和體積存儲容量（VSC, cm3 cm?3）兩種類型的性能指標。MOFs由于其高度開放的孔結構和低的框架密度往往會導致高GSC和低VSC值。而對于某些實際應用過程，低VSC是不利的。因此，開發具備高VSC值的吸附劑材料且考慮到對選擇性的優化是非常具有挑戰性的工作。

基于該挑戰，陜西師范大學化學化工學院翟全國教授和加州州立大學長灘分校的卜賢輝教授團隊合作，提出了通過“MOF框架去連接器”策略開發介于沸石和傳統MOFs之間的“過渡態”晶態材料，即簇-簇型MOFs，其中配體僅用于簇的形成，而不具有通常的簇間橋聯作用。該策略結合了沸石和MOFs的優點，具備“一石二鳥”的效果，有望在增強MOF框架穩定性的同時，減小孔徑尺寸，提高框架密度，從而制備出在體積存儲容量和分離選擇性之間實現良好平衡的理想氣體吸附劑材料。

作者通過一系列超微孔剛性MOFs （SNNU-98-M，M = Mn, Co, Ni, Zn）的設計合成證明了這一策略的可行性，SNNU-98-M材料與柔性MIL-88型結構具有相同的拓撲網絡，但其直接由六連接的三棱柱簇形成，并無簇間橋聯配體（圖1）。盡管具有相同的拓撲結構，但這種新型的簇-簇型MOFs明顯不同于傳統的MIL-88型框架，去連接器過程得到罕見的剛性-acs網絡，μ3-TAZ中的高密度裸露N原子作為Lewis堿基位點和氫鍵受體，促進了SNNU-98-M骨架與氣體分子的相互作用。

圖片

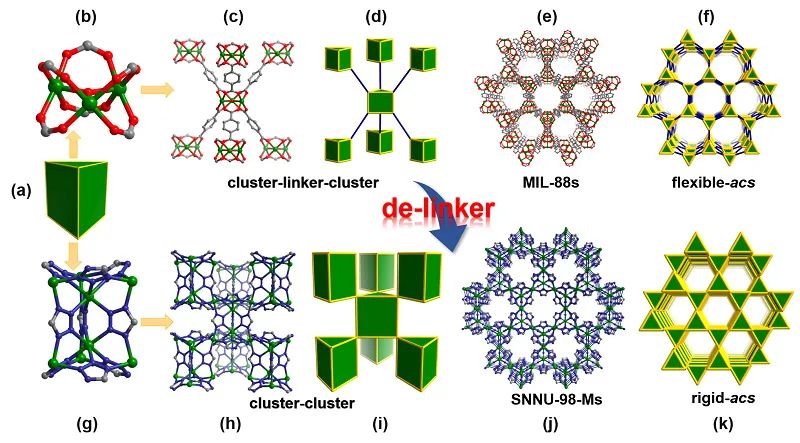

圖1. 通過簇間去連接器策略從MIL-88型框架到SNNU-98-M框架的演變

該系列簇-簇型MOFs的等溫氣體吸附性能測試結果表明，在相同條件下SNNU-98-M對C2H2的吸附量遠大于C2H4和CO2的吸附量，且SNNU-98-Mn表現出超高體積C2H2存儲容量（298 K和1 bar時為222.9 cm3 cm-3）和低壓區創紀錄的體積C2H2存儲容量（298 K和0.1 bar時為175.3 cm3 cm-3），該性能優于大多數MOFs吸附劑。與此同時，IAST理論計算表明該材料同時具有非凡的氣體分離選擇性（C2H2/C2H4為2405.7, C2H2/CO2為22.7）（圖2）。

圖片

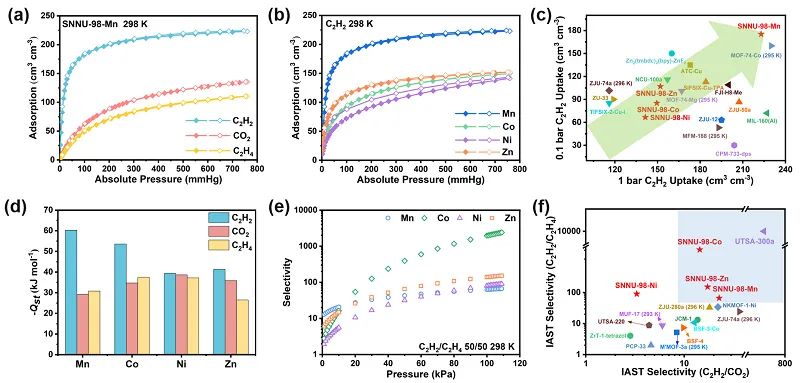

圖2. SNNU-98-M的氣體吸附分離性能

活化的SNNU-98-M填充柱穿透實驗證明SNNU-98-M能有效分離C2H2/CO2和C2H2/C2H4混合物。且SNNU-98-Mn對C2H2/C2H4（1/99）混合氣體的穿透時間高達到2325 min g-1，通過突破曲線計算表明，穿透柱出口處高純C2H4的產率可達64.6 mmol g-1，動態選擇性為10.1（圖3）。

圖片

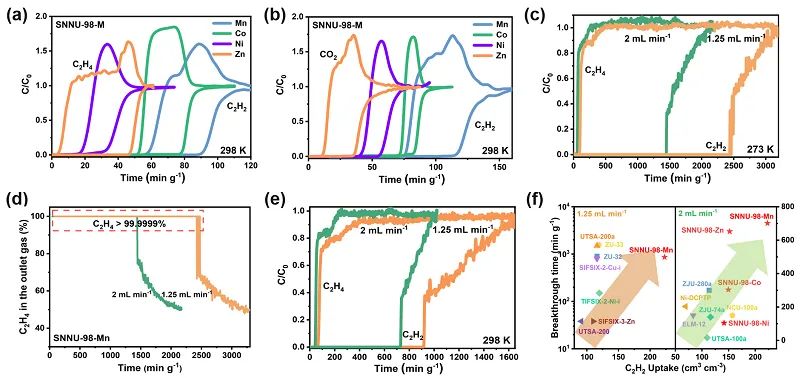

圖3. SNNU-98-M的穿透曲線

為了進一步探究骨架與氣體分子之間的相互作用，通過GCMC模擬從分子水平上闡明了SNNU-98-M對C2H2、C2H4和CO2的吸附行為。結果表明，SNNU-98-M中合適的孔隙和孔表面高密度的裸N位點形成了一個與C2H2協同作用的多結合位點環境，從而使其具有更強的C2H2結合親和力（圖4），這與由單組分氣體吸附等溫線計算的吸附熱結果相一致。

圖片

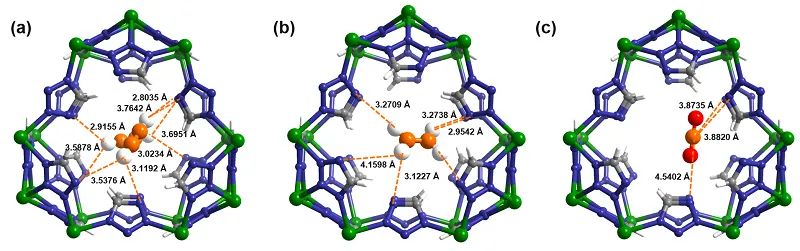

圖4. 模擬計算SNNU-98-Mn與氣體分子的吸附結合位點

總結

在該工作中，翟全國教授團隊和卜賢輝教授團隊合作開發了一種介于沸石和MOFs間的過渡態材料，即簇-簇型MOFs，實現了優異低壓C2H2體積存儲容量、超高C2H2/C2H4選擇性以及環境條件下優異的C2H2/CO2和C2H2/C2H4分離。該性能優于目前報道的所有MOF材料，表明介于沸石和傳統MOFs之間的“過渡態”晶態材料是一類理想的氣體吸附劑材料。

上述研究工作近期發表于Angew. Chem. Int. Ed.上，第一作者為陜西師范大學碩士研究生王佳雯，通訊作者為加州州立大學長灘分校卜賢輝教授和陜西師范大學翟全國教授。

Angew. Chem. Int. Ed., 2023, DOI: 10.1002/anie.202217839

導師介紹
卜賢輝
https://www.x-mol.com/university/faculty/51987
翟全國

https://www.x-mol.com/university/faculty/12351

文章來源于X-MOL資訊
