【Angew】用于己烷異構體分離的穩固ftw型Zr-MOF的連接空位工程
發布日期：2023-09-27 來源：貝士德儀器
高度相似的碳?xì)浠衔锏奈椒蛛x對吸附劑的結構、孔徑和功能有嚴格要求。而通過無機簇和有機配體的配位組裝的MOFs在孔徑和功能方面的優異可調性，在區分類似分子方面顯示出巨大潛力。本文由深職院霍夫曼先進材料研究院王浩博士與美國羅格斯大學李靜教授團隊報道了一種在12連接的Zr6O4(OH)4(COOH)12簇SBU和ptc4上構建的ftw型Zr-MOF(HIAM-410)。HIAM-410在多種條件下均表現出較高的穩定性，合成的HIAM-410具有顯著的連接空位，部分空位可以通過插入H4ptc分子來恢復，從而調整MOF的孔徑。通過熱力學和動力學驅動機制的協同作用，合成后連接體插入的HIAM-410（表示為HIAM-410LI）表現出對直鏈、單支鏈和二支鏈己烷異構體的完全區分。結構相似分子（如烯烴/鏈烷烴或單支化/二支化烷烴）的完全區分十分困難。與工業相關的碳?xì)浠衔锏姆蛛x對于生產各種廣泛使用的商品至關重要，如塑料、汽油和藥品等。這些分離過程目前以熱驅動的精餾為主，需要大量的能量輸入。通過多孔材料在溫和條件下的選擇性物理吸附實現的分離具有降低能源消耗和抑制二氧化碳排放的強大潛力。

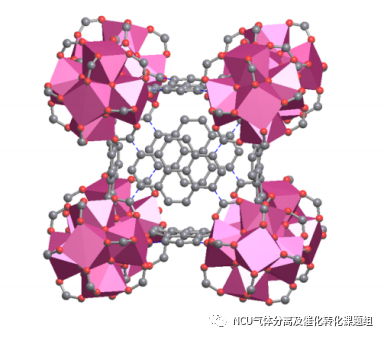

根據粉末X射線衍射（PXRD）數據，通過結合cRED和Rietveld精細化來確定納米HIAM410的晶體結構。所獲得的MOF，HIAM-410，是建立在12個連接的Zr6O4(OH)4(COOH)12簇上，具有4,12連接ftw拓?fù)浣Y(jié)構。該結構包含立方籠狀孔，其中立方體的頂點被Zr6團簇占據，ptc4-連接體占據表面，大型籠子通過直徑約為4?的狹窄窗口相互連接。

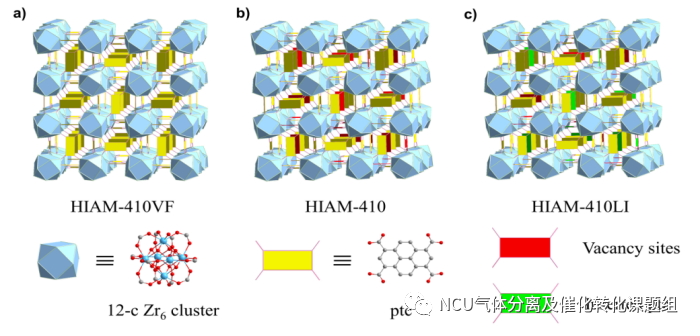

合成的HIAM-410具有顯著的連接空位，使其有效孔徑明顯大于其無空位理想化晶體結構的預測值（命名為HIAM-410VF）。然而，部分空位可以通過插入H4ptc分子來恢復，從而調整MOF的孔徑，連接體空位調整前后的Rietveld結構能證明預測的結構變化。理想化結構：HIAM-410VF實際結構：HIAM-410 插入H4ptc：HIAM-410LI
材料表征

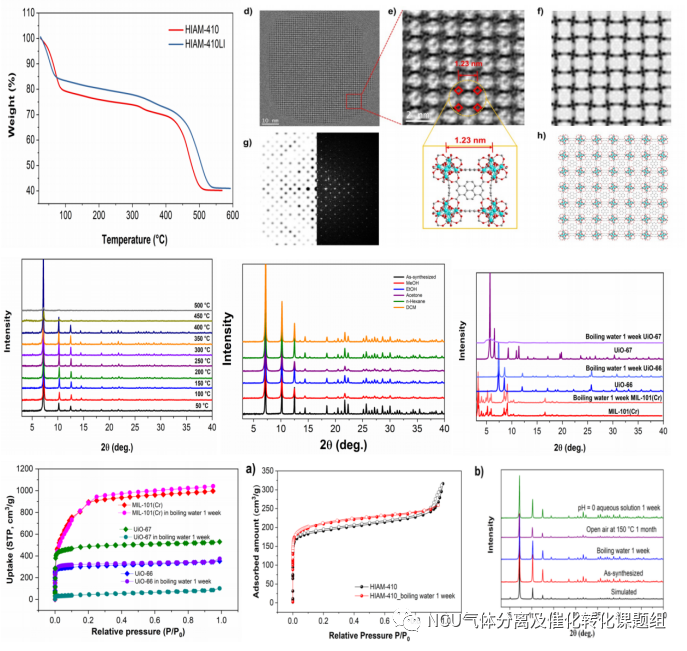

通過低劑量HRTEM成像進一步分析了HIAM-410的結構，獲得的HRTEM圖像顯示了HIAM-410的高結晶度。相應的傅立葉變換證實了它是沿著＜001＞方向取向的HIAM-410結構。通過校正物鏡的對比度傳遞函數（CTF）的影響來處理HRTEM圖像，顯示的CTF校正圖像與HIAM-410VF的模擬＜001＞投影靜電勢圖和從cRED獲得的結構模型完美匹配。通過PXRD證實了合成的HIAM-410的相純度。熱重分析（TGA）表明化合物具有較高的熱穩定性。通過77K下的N2吸附曲線表明其微孔性質。HIAM-410的計算BET表面積和孔體積分別為832m2/g和0.42cm3/g。通過各種測試（溫度可變原位PXRD、150°C的露天加熱、常見的有機溶劑以及高酸條件下測試水熱穩定性）表明構建的HIAM-410具有高的骨架穩定性。PXRD分析顯示，HIAM-410LI的模式與HIAM-410的模式基本相同，表明整體結構得到了充分保留。與HIAM-410相比，HIAM410LI（插入分子后）的整體連接性和原子配位保持不變，合成后的材料部分空位恢復了連接體。
氣體吸附性能

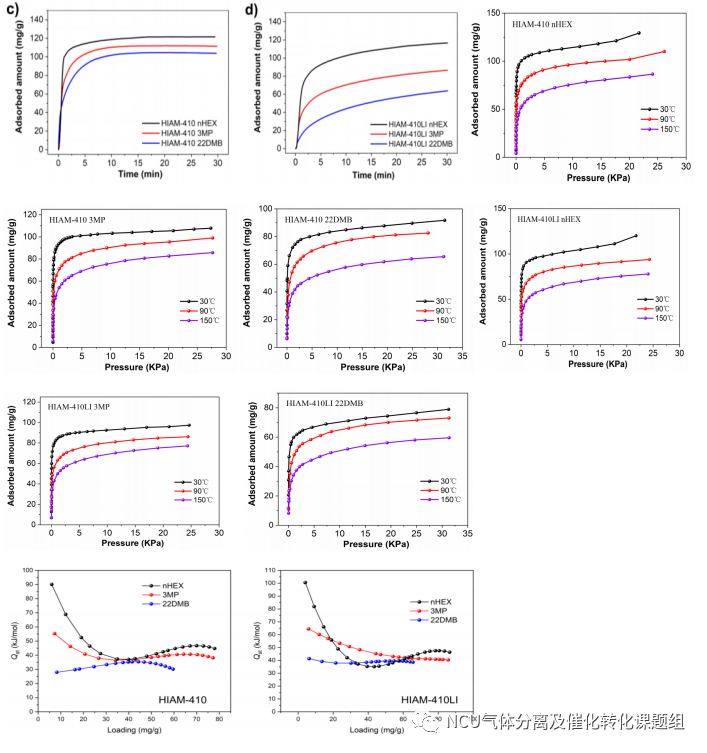

評估了HIAM-410和HIAM-410LI對具有不同支化度的己烷異構體的吸附分離性能，包括直鏈正己烷（nHEX）、單支化3甲基戊烷（3MP）和雙支化2，2-二甲基丁烷（22DMB）。在30°C和P/P0=0.5的相對壓力下，HIAM-410對nHEX、3MP和22DMB的吸附容量分別為121、111和103 mg/g，三種異構體都可以自由擴散到HIAM-410的結構中，但它們表現出不同的吸附能力和親和力，兩者的序列均為nHEX>3MP>22DMB，在低負載下，nHEX、3MP和22DMB的初始值分別為90.1、55.3和27.9kJ/mol。HIAM-410LI在30°C下對nHEX、3MP和22DMB的吸附表明，吸附速率明顯低于HIAM-410，特別是3MP和22DMB表現出明顯的擴散限制。HIAM-410LI在30、90和150°C下測量了三種異構體的吸附等溫線，HIAM-410LI對所有吸附質的吸附容量都低于HIAM-410。在HIAM-410LI中的吸附量仍遵循nHEX>3MP>22DMB的順序。在低負載下，nHEX、3MP和22DMB的吸附熱分別為100.5、64.4和41.3 kJ/mol。吸附動力學和吸附親和力的顯著差異意味著HIAM-410LI可能能夠有效分離己烷異構體。
穿透實驗

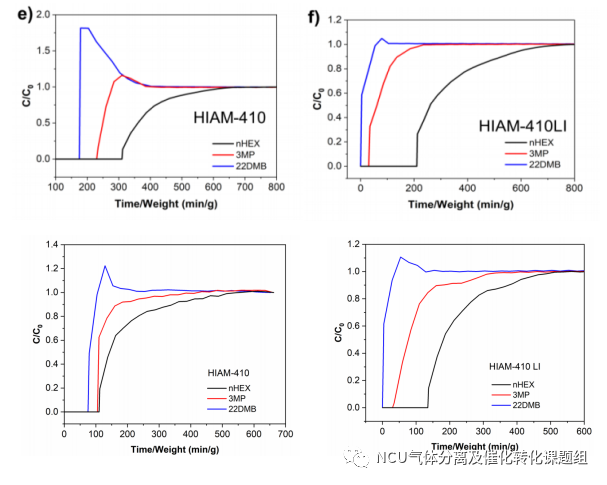

用nHEX、3MP和22DMB的等摩爾三元混合物進料進行多組分柱穿透測量以評估HIAM-410的分離能力。在30°C下，該化合物能夠區分三種異構體，nHEX、3MP和22DMB的穿透時間分別為178、234和312分鐘。當溫度升高到工業上更相關的溫度（150°C）時，HIAM-410幾乎無法分離不同支化的異構體。22DMB首先洗脫，然后是nHEX和3MP的共穿。這些結果表明，由于己烷異構體的不同吸附親和力，HIAM-410能夠區分它們，但選擇性和分離效率相對較低。用相同方法評估HIAM-410LI的分離能力，30°C下的穿透曲線表明，22DMB在測量一開始就從柱中洗脫出來，表明其在動態多組分吸附條件下被吸附劑完全排除。隨后是3MP和nHEX的突破，分別發生在第34分鐘和第分鐘。結果表明，通過連接子空位工程，HIAM-410LI能夠完全分離直鏈/單支鏈和二支鏈己烷異構體。更重要的是，在150°C下進行的進一步突破性測試表明，HIAM-410LI的分離能力得到了充分保留。
總結與展望
多孔固體通過尺寸排除完全分離單支鏈和二支鏈烷烴異構體在工業中至關重要，但很少有報道。以前關于單支鏈和二支鏈烷烴異構體完全裂解的研究大多在環境溫度下進行評估，而在這項工作中，我們證明了HIAM-410LI在工業上更相關的溫度下進行分離的能力。我們認為，HIAM-410LI的優異分離能力應歸因于熱力學和動力學控制機制的協同作用。然而，連接體插入導致異構體的不同吸附動力學可能是主要原因。烷烴異構體的有效分離在石化工業中仍然是一個挑戰。區分物理和化學上相似的烷烴分子需要對吸附劑的孔結構和化學進行精確的工程設計，以實現最佳的分離效率。在這方面，MOFs特別有前途，因為它們豐富的化學性質、多樣的結構和高度可調的孔尺寸允許精細剪裁它們的結構細節和優化分離能力。
文章鏈接：https://doi.org/10.1002/anie.202303527
課題組網站鏈接：https://www.x-mol.com/groups/junwang_ncu
