全文速覽

       C₂H₂/C₂H₄的分離是一項具有挑戰性的任務，而基于多孔材料的吸附分離是一種有前途的節能替代方法。多孔配位聚合物(PCPs)被認為是一種具有高分離性能(吸附容量和選擇性)的潛在吸附劑，可以通過精確調節其孔徑和化學性質來實現。然而，要實現綠色化學的目標，開拓PCPs的實際應用，除了分離性能，低再生能量和合成成本是至關重要的因素。同濟大學李風亭教授課題組制備的新型多孔配位聚合物TJE-1具有合理分布的主-客體相互作用位點，有5.27 mmol g^?1的C₂H₂吸附量，并在298 K、1 bar下對C₂H₂的選擇性吸附高于C₂H₄。理論計算表明，選擇性源于氫鍵和π相互作用的差異，導致C₂H₂的等容吸附熱較低(35.5 kJ mol^?1)。此外，TJE-1在酸/堿水溶液中也保持穩定，并且可以使用經濟的前體按比例合成。該戰略為下一代PCPs的開發提供了指導，這些PCPs具有綜合性能，對工業氣體分離非常有益。

背景介紹

    乙烯(C₂H₄)的生產通常涉及乙炔(C₂H₂)副產物的存在，必須將其去除到可接受的水平，以防止在C₂H₄聚合過程中催化劑中毒。然而，由于C₂H₂/C₂H₄的物理性質非常相似，因此其高效分離充滿了挑戰。目前，C₂H₂/C₂H₄混合物的分離主要依賴于貴金屬催化劑上C₂H₂的部分加氫或用N,N ^' -二甲基甲酰胺或乙酸乙酯萃取C₂H₂，但成本高，選擇性低。相比之下，多孔材料對C₂H₂的選擇性吸附是一種很有前途的節能凈化方法。多孔配位聚合物(PCPs)由于其精細控制的孔徑和環境，已被證明是潛在的吸附劑。PCPs具有非常小的孔通道，基于分子篩分效應，具有極高的C₂H₂選擇性，但其有限的孔體積限制了其吸附能力。因此，如構建不飽和開放金屬位點(OMSs)以增強分子吸引力或孔隙空間劃分(PSP)以最大化主-客體相互作用，在提高分離性能(吸附容量和選擇性)方面取得了實驗成功?？紤]到上述因素，我們?cè)O(shè)想優先使用經濟前體構建穩定的配位結構和適度的相互作用位點可以使PCPs具有綜合特征。我們選擇了Ni作為金屬節點，并以低價的4-吡唑羧酸和吡嗪配體構建了一個穩定的Ni(II)-吡唑酸基多孔配位聚合物，[Ni(pca)(pyz)](稱為TJE-1)，它具有適度的氫鍵位點和π-π相互作用位點。TJE-1由低成本前體合成，綜合了優異的分離性能、節能的再生過程和出色的穩定性，對C₂H₂比C₂H₄具有足夠的親和力，具有實現C₂H₂/C₂H₄分離的巨大潛力。

圖文解析

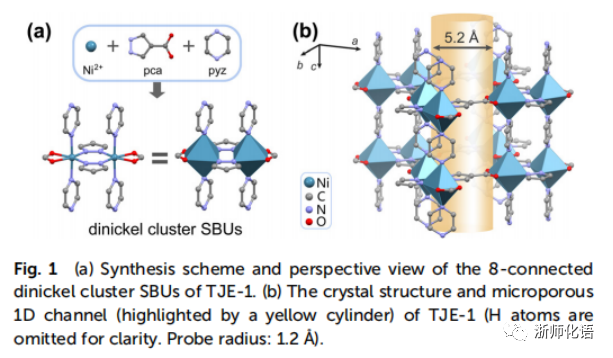

要點：圖a是TJE-1的合成方案和8-連接鎳集群SBUs透視圖。從圖中我們可以看到，每個Ni離子在八面體幾何結構中由來自一個pca配體羧基的兩個O原子、來自?xún)蓚€(gè)不同pca配體吡唑的兩個N原子和來自?xún)蓚€(gè)不同pyz環的兩個N原子組成。兩個Ni離子在兩個吡唑N原子上被兩個pca配體橋接，形成一個堅固的鎳簇。圖b是TJE-1晶體圖和微孔一維通道圖，從圖中我們可以看到一個鎳簇通過ab平面上的四個pca配體擴展到四個相鄰的二個鎳簇，并通過c軸上的兩對pyz橋擴展到另外兩個鎳簇。同時TJE-1形成一維微孔圓柱形通道，孔徑約為5.2 × 5.2 ?。并且可以看到Ni的配位是飽和的，沒有開放性金屬位點存在，而來自pca和pyz環的大量O位點暴露在通道表面。

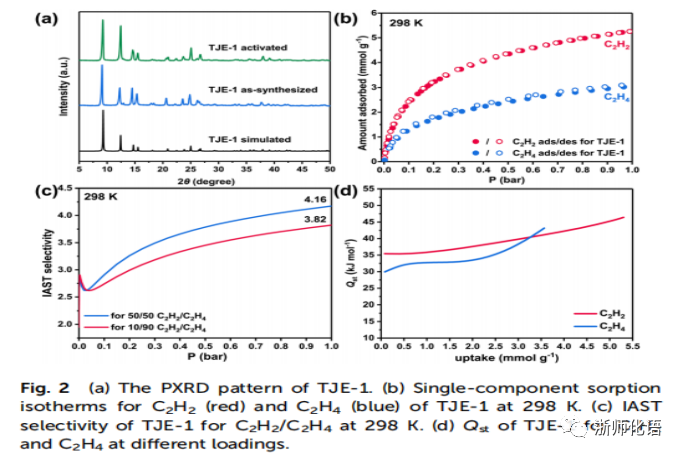

要點：圖a是TJE-1的PXRD譜圖，從圖中我們可以看到TJE-1的PXRD圖與模擬結果吻合較好，表明合成的TJE-1純度較高。圖b是TJE-1在298 K下C₂H₂(紅色)和C₂H₄(藍色)的單組分吸附等溫線。從圖我們可以看到在298 K和1 bar條件下，TJE-1對C₂H₂的吸附量為5.27 mmol g^?1，對C₂H₄的吸附量為3.08 mmol g^?1，結果表明TJE-1對C₂H₂的吸附量高于對C₂H₄的吸附量。圖c是TJE-1在298 K下對C₂H₂/C₂H₄的IAST選擇性圖，結果表明在298K和100KPa條件下，TJE-1對C₂H₂/C₂H₄等摩爾混合物的IAST選擇性值為4.16，對C₂H₂/C₂H₄混合物在10/90摩爾比下的選擇性值為3.82。圖d為TJE-1在不同負載下對C₂H₂和C₂H₄的Qst，從圖中我們可以看到，C₂H₂和C₂H₄在零負荷下的Qst值分別為35.5和29.9 kJ/ mol，表明TJE-1與C₂H₂的結合強于與C₂H₄的結合。

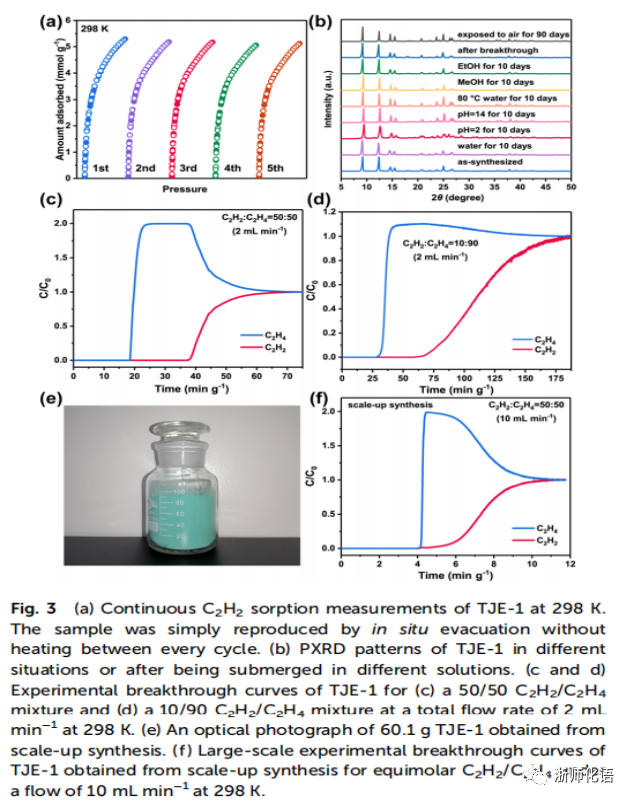

要點：圖a是TJE-1在298 K下進行的5次完全可重復的吸附/解吸循環圖，結果表明TJE-1是完全可再生的。圖b是TJE-1在不同情況下或浸泡在不同溶液后的PXRD圖，結果表明TJE-1在酸/堿性溶液、熱水、常見有機溶劑或其他條件下浸泡10天后也保持結構完整，說明了TJE-1結構具有穩定性。圖c是在298K、流速為2mL/min下，等摩爾C₂H₂/C₂H₄混合物的穿透曲線圖，從圖中我們可以看到，在18.6 min/g左右，首先從分離床中回收純度>99.9%的C₂H₄，然后在37.5 min g^?1，C₂H₂在固定床柱中作為雜質被捕獲，直到吸附飽和。圖d是在298K下C₂H₂/C₂H₄混合物摩爾比為10/90的穿透曲線圖，結果表明在26.5min/g左右，C₂H₄首先被洗脫出來?？傮w結果表明，TJE-1成功將C₂H₂/C₂H₄混合物分離。圖e是合成綠色的TJE-1產量為60.1g。圖f是在298 K、流速為10 mL/min，放大合成等摩爾C₂H₂/C₂H₄獲得了TJE-1的大規模實驗穿透曲線圖，結果表明TJE-1在大型分離塔上成功分離了C₂H₂/C₂H₄。

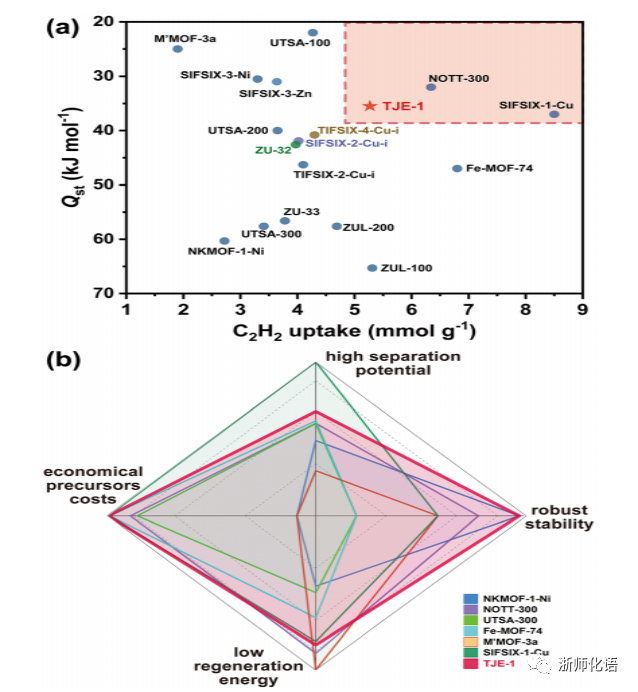

要點：圖a是TJE-1和其他不同的多孔配位聚合物在298 K和1 bar下對C₂H₂的吸附容量和Qst的比較圖，從圖中我們可以看到只有SIFSIX-1-Cu和NOTT-300在吸附能力和Qst方面優于TJE-1。圖b是用于比較報道的C₂H₂/C₂H₄分離中表現最好的多孔配位聚合物的綜合性能雷達圖，總體來說相對于其他PCPs, TJE-1體現了優越的分離性能、堅固的穩定性、低再生能耗和低成本。

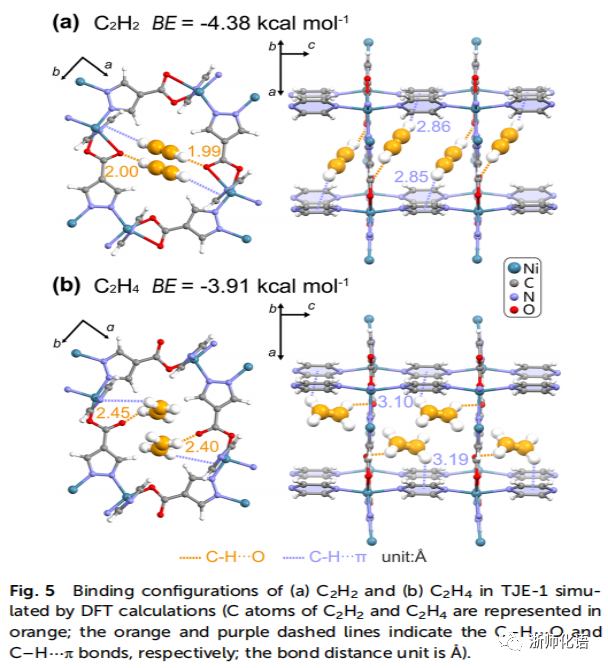

要點：圖a、b是用DFT計算模擬了C₂H₂和C₂H₄在TJE-1中的結合構型圖。從圖a中我們可以看到對于C₂H₂，每個分子的一個氫原子通過強C-H...O氫鍵相互作用與電負性O位點結合，距離很短，為1.99 ?-2.00?，這意味著C₂H₂和O位點之間存在強相互作用。此外，C₂H₂分子還通過C-H...π相互作用與吡嗪環結合，最接近的距離為2.85 ?-2.86?。圖b中我們可以看到C₂H₄與C₂H₂具有相同的結合位點，但C-H...O氫鍵長度為2.40-2.45 ?，C-H...π鍵長度為3.10-3.19 ?。鍵長的差異源于進入通道的方向不同，導致TJE-1對C₂H₂的親和力大于對C₂H₄的親和力。對于吸附在TJE-1上的分子，C₂H₂的平均結合能為4.38 kcal mol^?1，高于C₂H₄的3.19 kcal mol^?1。

總結與展望

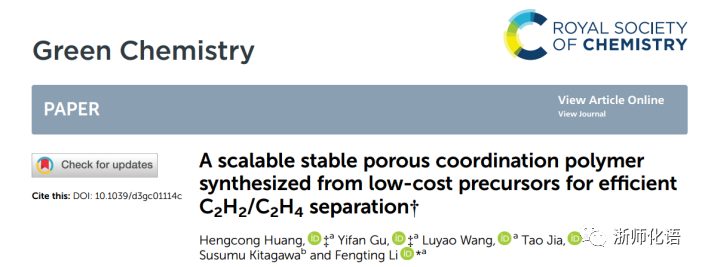

https://doi.org/10.1039/d3gc01114c
