首頁>分析測試中心>

福建師范大學張章靜Angew.：一種微孔HOF用于高選擇性吸附分離CO2！

福建師范大學張章靜Angew.：一種微孔HOF用于高選擇性吸附分離CO2！

發(fā)布日期：2023-09-22 來源：貝士德儀器

研究內(nèi)容


乙炔(C2H2)與二氧化碳(CO2)的分離是一項非常重要但具有挑戰(zhàn)性的任務，因為它們具有相似的分子尺寸和物理性質(zhì)。對于多孔吸附劑而言，由于成本和能源效率，CO2選擇性多孔材料優(yōu)于C2H2選擇性多孔材料，但很少實現(xiàn)。


福建師范大學張章靜探究了由簡單的有機連接體2，4，6-三(1H-吡唑-4-基)吡啶(PYTPZ)構建了一種氫鍵有機骨架(HOFs)，可作為高CO2選擇性多孔材料。HOF-FJU-88是一種具有約7.6?孔的二維HOF?；罨腍OF-FJU-88可吸收大量的CO2(59.6 cm3 g-1)。相關工作以“A Microporous Hydrogen Bonded Organic Framework for Highly Selective Separation of Carbon Dioxide over Acetylene”為題發(fā)表在國際著名期刊Angewandte Chemie International Edition上。

研究要點


要點1.作者首先使用簡單的有機連接體成功地合成了一種新型的、具有約7.6?孔的二維(2D)HOFs，HOF-FJU-88。HOF-FJU-88表現(xiàn)出比C2H2顯著的CO2吸附，是用于非常具有挑戰(zhàn)性的CO2/C2H2分離的HOF的第一個例子。


要點2. HOF-FJU-88可以吸收大量的CO2(59.6 cm3 g-1)，因此在室溫下使用固定床柱，可以在一步操作中輕松實現(xiàn)從C2H2/CO2混合物生產(chǎn)高純度C2H2。


要點3. DFT計算和原位漫反射紅外光譜表明，HOF-FJU-88層內(nèi)CO2分子的優(yōu)先結合涉及多種C-H???O相互作用。


該研究表明，一些非常簡單的有機連接體可以很容易地自組裝成HOFs材料，用于極具挑戰(zhàn)性的氣體分離。與MOFs和COFs相比，HOFs具有簡單再生和回收的優(yōu)點。此外，該工作不僅將有助于追求用于氣體分離的新型HOFs的廣泛研究，而且將促進一些有用的HOFs在未來的實際應用中的實施。

研究圖文





圖片

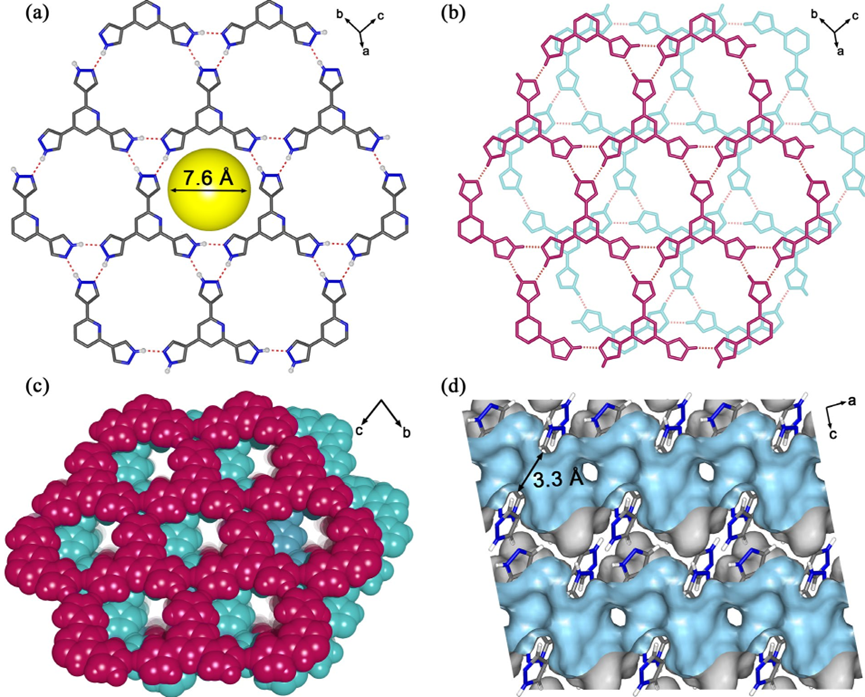

圖1. HOF-FJU-88的晶體結構。
圖片

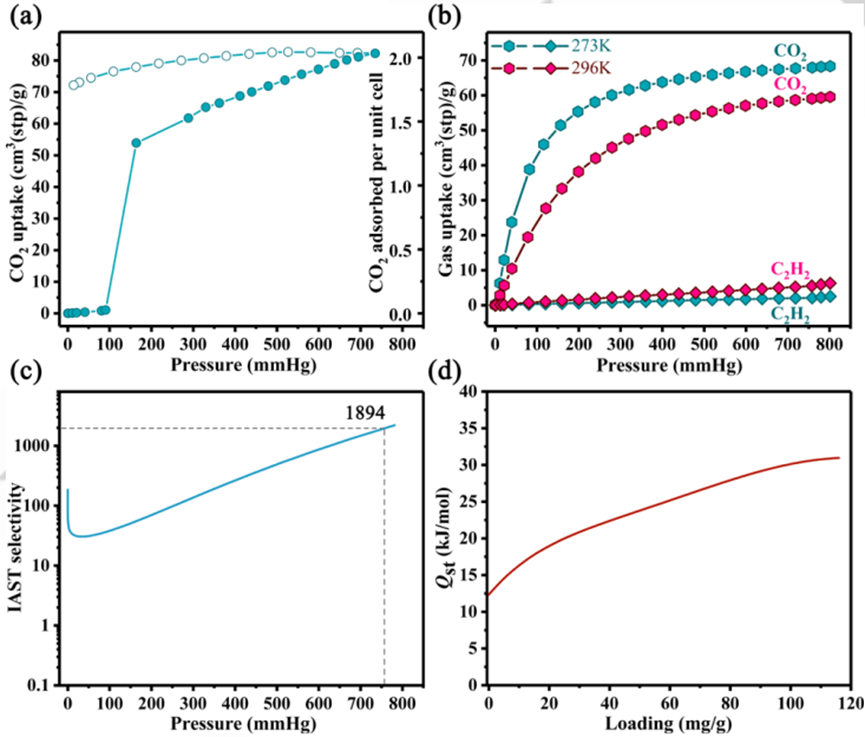

圖2.（a）HOF-FJU-88在196K時的CO2吸附等溫線。（b）HOF-FJU-88在273和296K時CO2和C2H2吸附等溫線。

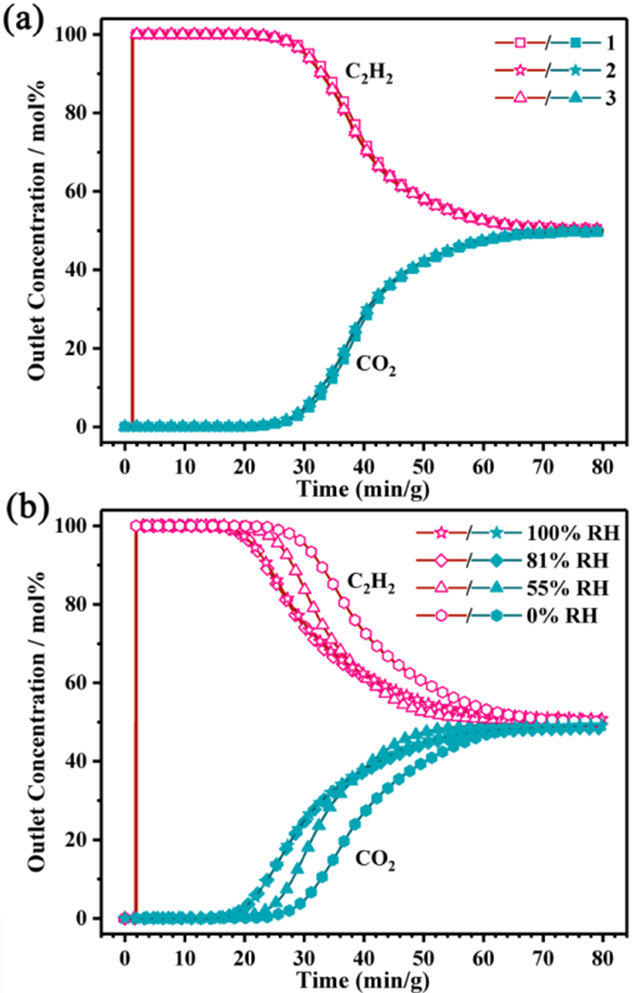

圖3. 用填充有活化HOF-FJU-88的柱在296K和1 bar下的實驗柱穿透曲線。
圖片

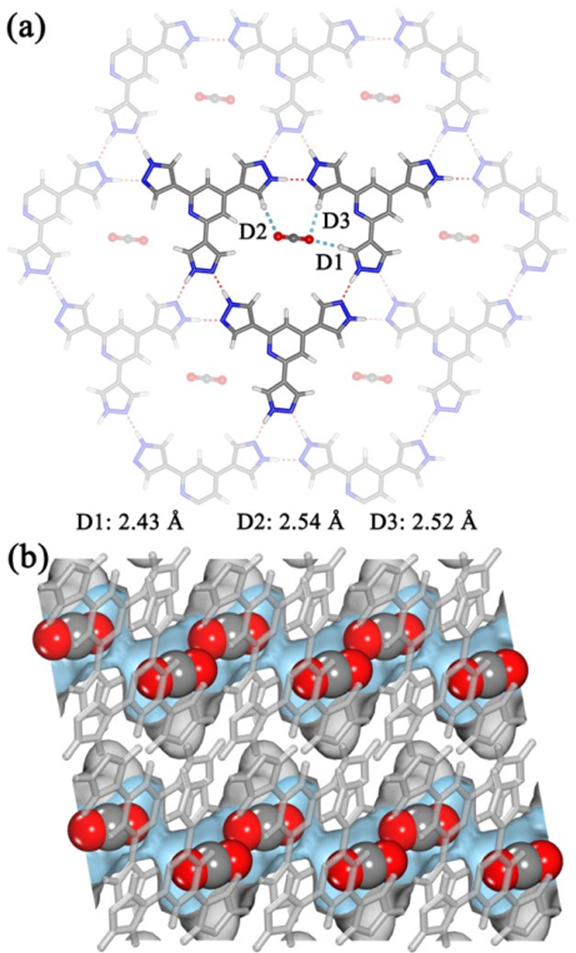

圖4.（a）在2D氫鍵層中結合的CO2分子及其與框架的相互作用。（b）框架孔中CO2分子的視圖，垂直于a軸觀察?？蚣苡没疑硎?，孔隙表面用藍色表示。



文章鏈接：

https://doi.org/10.1002/anie.202311419

圖片

貝士德 吸附表征 全系列測試方案

圖片


1、填寫《在線送樣單》

2、測樣、送檢咨詢：楊老師13810512843（同微信）

3、采購儀器后，測試費可以抵消部分儀器款

福建師范大學張章靜Angew.：一種微孔HOF用于高選擇性吸附分離CO2！

發(fā)布日期：2023-09-22 來源：貝士德儀器

研究內(nèi)容


乙炔(C2H2)與二氧化碳(CO2)的分離是一項非常重要但具有挑戰(zhàn)性的任務，因為它們具有相似的分子尺寸和物理性質(zhì)。對于多孔吸附劑而言，由于成本和能源效率，CO2選擇性多孔材料優(yōu)于C2H2選擇性多孔材料，但很少實現(xiàn)。


福建師范大學張章靜探究了由簡單的有機連接體2，4，6-三(1H-吡唑-4-基)吡啶(PYTPZ)構建了一種氫鍵有機骨架(HOFs)，可作為高CO2選擇性多孔材料。HOF-FJU-88是一種具有約7.6?孔的二維HOF?；罨腍OF-FJU-88可吸收大量的CO2(59.6 cm3 g-1)。相關工作以“A Microporous Hydrogen Bonded Organic Framework for Highly Selective Separation of Carbon Dioxide over Acetylene”為題發(fā)表在國際著名期刊Angewandte Chemie International Edition上。

研究要點


要點1.作者首先使用簡單的有機連接體成功地合成了一種新型的、具有約7.6?孔的二維(2D)HOFs，HOF-FJU-88。HOF-FJU-88表現(xiàn)出比C2H2顯著的CO2吸附，是用于非常具有挑戰(zhàn)性的CO2/C2H2分離的HOF的第一個例子。


要點2. HOF-FJU-88可以吸收大量的CO2(59.6 cm3 g-1)，因此在室溫下使用固定床柱，可以在一步操作中輕松實現(xiàn)從C2H2/CO2混合物生產(chǎn)高純度C2H2。


要點3. DFT計算和原位漫反射紅外光譜表明，HOF-FJU-88層內(nèi)CO2分子的優(yōu)先結合涉及多種C-H???O相互作用。


該研究表明，一些非常簡單的有機連接體可以很容易地自組裝成HOFs材料，用于極具挑戰(zhàn)性的氣體分離。與MOFs和COFs相比，HOFs具有簡單再生和回收的優(yōu)點。此外，該工作不僅將有助于追求用于氣體分離的新型HOFs的廣泛研究，而且將促進一些有用的HOFs在未來的實際應用中的實施。

研究圖文





圖片
圖1. HOF-FJU-88的晶體結構。
圖片
圖2.（a）HOF-FJU-88在196K時的CO2吸附等溫線。（b）HOF-FJU-88在273和296K時CO2和C2H2吸附等溫線。
圖3. 用填充有活化HOF-FJU-88的柱在296K和1 bar下的實驗柱穿透曲線。
圖片
圖4.（a）在2D氫鍵層中結合的CO2分子及其與框架的相互作用。（b）框架孔中CO2分子的視圖，垂直于a軸觀察。框架用灰色表示，孔隙表面用藍色表示。



文章鏈接：

https://doi.org/10.1002/anie.202311419

圖片

貝士德 吸附表征 全系列測試方案

圖片


1、填寫《在線送樣單》

2、測樣、送檢咨詢：楊老師13810512843（同微信）

3、采購儀器后，測試費可以抵消部分儀器款
