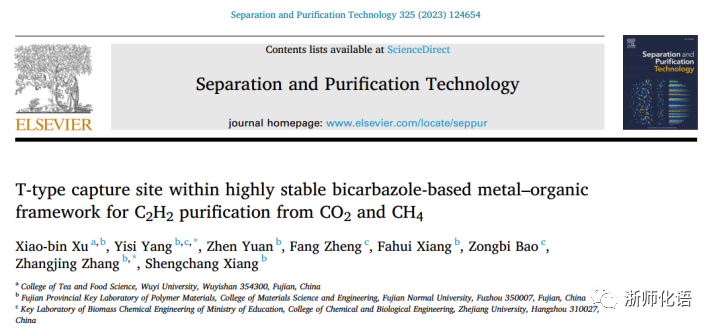

全文速覽

由于甲烷(CH4)和二氧化碳(CO2)具有相似的分子結構和物理性質，因此從甲烷(CH4)和二氧化碳(CO2)中制備高純度乙炔(C2H2)具有挑戰性。利用多孔材料吸附，如金屬有機骨架(MOFs)，被認為是分離乙炔混合物的一種成本低且節能的技術。在此，福建師范大學張章靜研究員課題組報道了一個高度穩定的MOF，[Zn6L4(Me2NH2+)4·3H2O](命名為FJU-83)，具有T形功能捕獲位點，用于乙炔的捕獲和分離。此外，FJU- 83a不僅在273 K, 1 bar條件下具有122.9 cm3/g的C2H2吸附量，而且在中等溫度和1 bar條件下，C2H2/CH4和C2H2/CO2的選擇性分別為24和2.9。通過動態穿透實驗驗證了C2H2/CH4和C2H2/CO2的高分離性能。單晶X射線衍射和Hirshfeld表面分析表明，FJU- 83a的t型芳香族位點可以通過C-H???π和π???π的多重相互作用將C2H2從CH4和CO2中分離出來。

背景介紹

乙炔是化學工業中最簡單的碳?xì)浠衔铮彩菓?yīng)用最廣泛的原料，其制造過程主要來源于天然氣的熱分解或甲烷與氧的部分燃燒，其中總是含有低濃度的二氧化碳(CO2)和未轉化的甲烷(CH4)。因此，從CO2或CH4中選擇性捕獲和分離C2H2是獲得高純度C2H2的關鍵。然而,由于它們的相似的物理性質,包括它們的動力學直徑、分子大小、極化率，使得 C2H2從C2H2/CO2和C2H2/CH4混合物當中分離仍然具有挑戰性。與傳統的多孔吸附劑如沸石和碳分子篩相比，金屬有機骨架(MOFs)，也被稱為多孔配位聚合物(PCPs)，由于其高表面積、可調節的孔徑和功能相互作用位點，已成為有前途的氣體分離材料，特別是C2H2/CO2、C2H2/C2H4、C2H4/C2H6和C3H6/C3H8的分離。創建開放式金屬位點(OMS)是一種實現C2H2混合物的有效分離方法。此外，具有MF62-(M = Si, Ti等)部分的材料表現出強烈的CH???F氫鍵相互作用以捕獲C2H2?？紫犊臻g劃分(PSP)策略也被用于優化MOFs的孔徑，這有利于實現C2H2的大量吸附，并增加骨架的穩定性。然而，它對主機框架和分離器的要求很高，導致使用的材料數量有限。因此，開發一種低吸附焓、高穩定性和對C2H2特異識別的材料，以滿足當前工業的需要，具有重要意義。

圖文解析

圖片

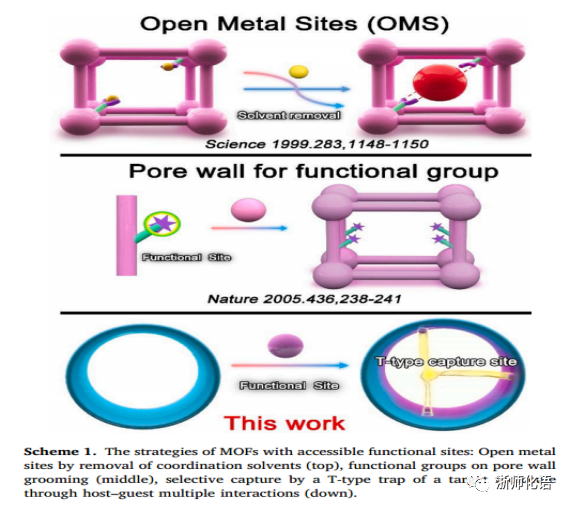

要點：該圖為3種具有可訪問功能位點的MOFs的方法:通過去除去配位溶劑打開金屬位點(上)，通過孔壁修飾上的官能團與目標分子產生作用(中)，主-客體多重相互作用通過t型捕獲位點來選擇性捕獲目標分子(下)。

圖片

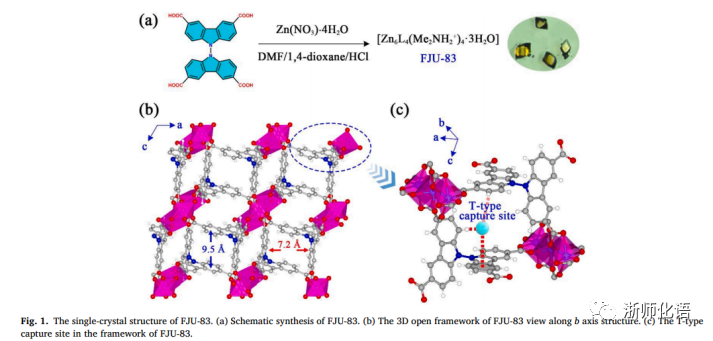

要點：圖1a是FJU-83合成示意圖。將H4L (10.2 mg, 0.02 mmol)和Zn(NO3)2·4H2O (14.9 mg, 0.05 mmol)的混合物溶解在DMF/H2O/1,4-二惡烷(4 mL, 2:1:1, v/v/v)和HCl (1 M, 0.1 mL)的混合溶液中，然后將混合物放在85℃下加熱1天。冷卻至室溫后，得到淡黃色晶體FJU-83。圖1b是FJU-83沿b軸的三維開放框架結構視圖，從圖中我們可以看到十字形配體(H4L)和[Zn3(COO)8]三核鋅氧簇結節點，形成沿b軸具有一維通道(~7.2 × 9.5 ?)的三維多孔框架，孔隙體積占晶胞總體積的~ 49%。圖1c是 FJU-83框架中的t型捕獲位點。我們可以看到形成t型捕獲位點由孔周圍的非極性苯環和咔唑的-CH形成。

圖片

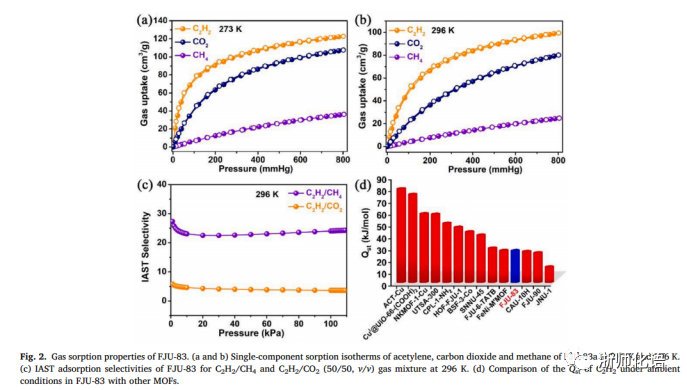

要點：圖2a和2b是 FJU-83a在273 K和296 K時對乙炔、二氧化碳和甲烷的單組分吸附等溫線。273 K時C2H2、CO2和CH4的吸附量分別為123 cm3/g、106 cm3/g和35 cm3/g，296K時C2H2、CO2和CH4的吸附量比273K的低，說明了C2H2、CO2和CH4的吸附量隨溫度升高而降低。圖C是296 K時，FJU-83對C2H2/CH4和C2H2/CO2 (50/50, v/v)氣體混合物的IAST吸附選擇性。由圖可知，C2H2/CH4選擇性為27-23，C2H2/CO2選擇性6.3-4.8，總體表明，FJU-83對C2H2/CH4的選擇性高于對C2H2/CO2。圖d是比較FJU-83與其他MOFs對C2H2的Qst，結果表明，相對于其他的MOFs材料，FJU-83對C2H2的Qst相對較低。

圖片

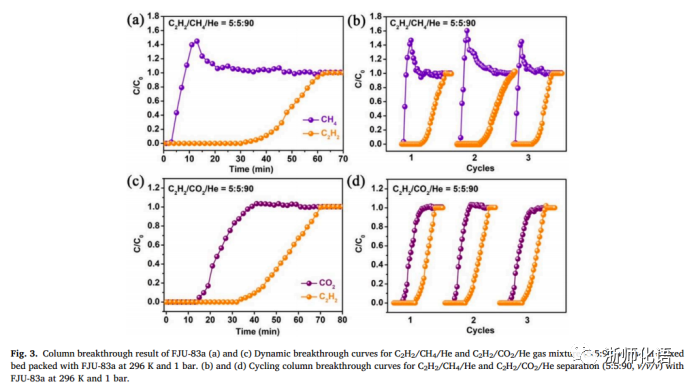

要點：圖3a和3c為FJU-83a在296 K、1 bar條件下對C2H2/CH4/He和C2H2/CO2/He混合氣體(5:5:90,v/v/v)的動態穿透曲線。結果表明，在3 min內先檢測到CH4，13min后CO2在柱中穿透，然后迅速接近純級，而FJU-83a上的C2H2穿透則發生在36 min之后 (圖3c) 。從穿透曲線上計算FJU- 83a對C2H2/CH4的分離因子(α =(q1y2)/(y1q2))為30.75，C2H2/CO2/He(5:5:90)混合氣體的分離系數為1.94，明顯低于C2H2/CH4，這主要是由于CO2在宿主骨架中的親和力較CH4強。在相同條件下進行了多次循環穿透實驗，結果表明，FJU-83a在三次動態穿透實驗中均保持了良好的循環性和穩定的分離系數(圖3b和3d)。說明FJU-83a在常溫條件下能夠?qū)崿F(xiàn)C2H2/CO2或C2H2/CH4混合物的分離。

圖片

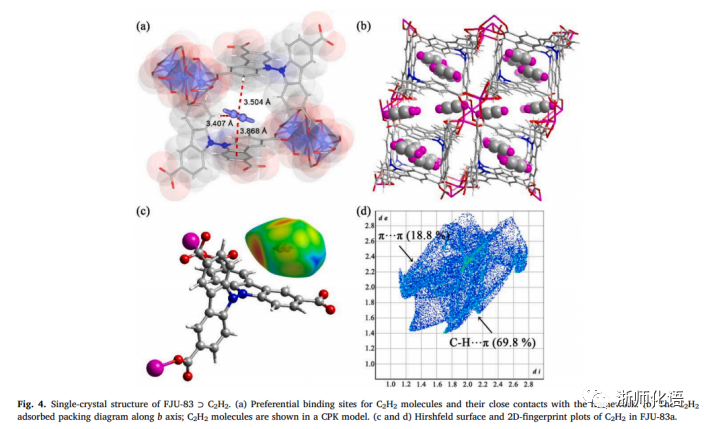

要點：為了了解吸附的機理，我們進行了單晶 x射線衍射測量來確定FJU-83a中C2H2分子的構象。乙炔分子通過C-H???π(3.407—3.504 ?)和π???π (3.868 ?)與配體相連（圖4a）。圖b為獨立的C2H2分子沿一維通道分散在t型空間中。圖4c為FJU-83a中C2H2的Hirshfeld曲面，表面上紅色的運動被指定為C-H???π相互作用，表面上其他可見的綠色區域被指定為π???π相互作用。圖4d為C2H2的2D指紋圖譜。圖右下角有3個尖峰位點，分別對應于C-H???π分子間相互作用，占總平面圖的69.8%。而π???π分子相互作用占總平面圖的18.8%。

圖片

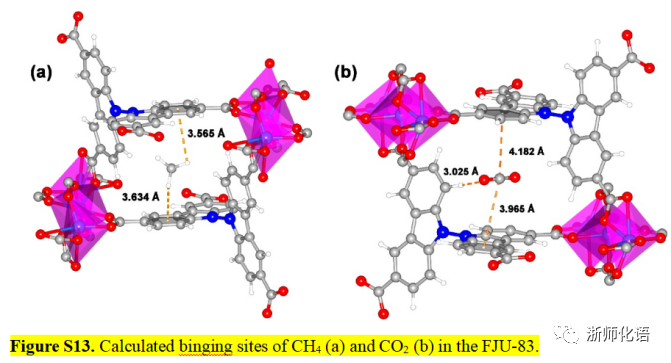

要點：通過GCMC模擬和DFT-D計算進一步確定了FJU-83中的CH4和CO2的吸附位點和相互作用。如圖所示，每個CH4分子與雙咔唑分子的π面相互作用，形成兩個弱的C-H???π (3.565-3.643 ?)，而CO2則被一個C-H???π (3.025 ?)靜電相互作用和兩個π???π (3.965-4.152 ?)范德華力捕獲。

總結與展望

綜上所述，本文成功開發了一種新的吸附位點t型芳香空間，用于在高穩定性的雙咔唑基MOF(FJU-83)中高效去除CO2和CH4中的C2H2。FJU-83不僅具有熱穩定性，而且在普通有機溶劑和pH值1 ~ 12范圍內具有較高的穩定性。動態穿透實驗表明，FJU-83a能在常溫下高效分離C2H2/CO2和C2H2/CH4。單晶x射線衍射和Hirshfeld表面分析表明，t型捕獲位點可以通過C-H???π和π???π相互作用捕獲C2H2分子。本研究為構建用于重要工業氣體吸附和分離的新型功能MOFs提供了思路。
