南開大學/浙江師范大學合作，Nature Chemistry！

南開大學/浙江師范大學合作，Nature Chemistry！

發布日期：2025-03-03 來源：貝士德儀器


貝士德儀器 氣體吸附與分離
 2025年02月28日 18:50 北

圖片

第一作者：Lin Li

通訊作者：Baiyan Li, Banglin Chen & Xian-He Bu

通訊單位：南開大學，浙江師范大學

DOI：https://doi.org/10.1038/s41557-025-01744-9


二氧化硫（SO?）作為煙氣（通常由N?、CO?、SO?等組成）的主要成分之一，源于化石燃料的使用，對人類健康和環境污染造成了嚴重影響。目前，通過石灰石洗滌或濕式硫酸工藝等最先進的煙氣脫硫（FGD）技術能夠消除約95%的SO?，但這些技術能耗大。此外，F(xiàn)GD工藝后剩余的低濃度SO?（約500-3000 ppm）仍有污染下游CO?吸收塔的潛在風險。雖然基于吸附的分離和去除方法被提議作為替代方案，以從包含CO?、CH?和N?的混合氣體中分離出SO?，并且已經廣泛研究了不同的多孔材料來應對這一具有挑戰性的分離任務，但從分離效率、能源消耗、材料成本和穩定性等方面考慮，實際上用于FGD和SO?回收的實用多孔材料仍然未能實現。例如，沸石再生需要非常高的溫度（超過450℃），這非常耗能，而多孔金屬有機框架（MOFs）（就SO?/CO?分離性能而言是迄今開發的最好的多孔材料）通常在材料穩定性、成本和回收方面存在問題。
圖片

本文報道了一種柔性氫鍵有機框架（HOF-NKU-1），它能夠通過材料的客體適應性響應和形狀記憶效應實現對二氧化硫的篩分。HOF-NKU-1對二氧化硫/二氧化碳的分離表現出高達7,331的選擇性，并且在常溫常壓下，其孔隙空間內的二氧化硫儲存密度高達3.27g?cm?3。HOF-NKU-1的疏水性質使其能夠在高濕度環境（高達95%）下實現高動態二氧化硫吸附和二氧化硫回收。通過組合氣體吸附等溫線、突破實驗以及單晶衍射研究，本文深入探究了二氧化硫/二氧化碳的分離機制，為未來開發多功能形狀記憶多孔材料鋪平了道路。

Fig. 1
圖1| 二氧化硫與二氧化碳分子的差異
要點：
1.用于二氧化硫/二氧化碳分離的多孔材料可以常規開發，因?yàn)槎趸蚓哂斜榷趸几叩姆肿淤|(zhì)量（二氧化硫/二氧化碳：64.07對44.01）、偶極矩（二氧化硫/二氧化碳：1.63對0?D）、極化率（二氧化硫/二氧化碳：47.7×10-25對26.5×10-25cm3）和沸點（二氧化硫/二氧化碳：265對216?K）（圖1a）。然而，要開發出高性能的二氧化硫/二氧化碳分離用多孔材料，其中孔隙主要吸附二氧化硫而幾乎不吸附二氧化碳，是極其困難的，因?yàn)槎趸蚍肿语@然具有更大的動力學直徑為4.1??，相比之下二氧化碳為3.3??，這意味著傳統上發展良好的尺寸排阻原則（其中較小的分子可以通過孔道/籠而較大的分子被阻擋）不能應用于這種特殊情況。事實上，已開發的、性能最佳的多孔金屬有機框架（MOFs），無論是通過固定開放金屬位點、M–OH位點還是較弱的苯環C–H與其方向相互作用或與二氧化硫分子形成氫鍵相互作用，也可以同時吸附相當大量的二氧化碳分子，這使得開發用于高效二氧化硫/二氧化碳分離的多孔材料這一艱巨挑戰變得更加艱難。
2.本文報道了一種用于高效二氧化硫/二氧化碳分離的柔性金屬有機框架（HOF-NKU-1），它由有機化合物1,3-雙[二(4-氯苯基)氨基]-2,4-二羥基環丁二烯鎓（圖1b）構建而成，具有出色的選擇性（>7,000）和在298K及0.01bar下高達3.02?mmol?g-1的二氧化硫吸附容量。此外，HOF-NKU-1還表現出3.27?g?cm-3的高二氧化硫儲存密度，以及在水中、強酸（12?M HCl）和強堿（12?M NaOH）中的顯著化學穩定性。這種高化學穩定性在其他多孔材料中較為罕見，對于實際應用至關重要。而且，與傳統的依賴于親水性開放金屬位點或M–OH位點的高性能二氧化硫吸附劑相比，這些吸附劑往往不可避免地導致高吸水量和嚴重的競爭吸附，而HOF-NKU-1則表現出較低的吸水容量（17?mg?g-1），相較于已報道的二氧化硫多孔吸附劑（已報道的金屬有機框架的吸水量在~160–820?mg?g-1范圍內）。突破實驗表明，在95%濕度條件下，從由N2/CO2/O2/SO2按81.2:15:3.5:0.3（v/v/v/v）比例組成的四元煙氣混合物中分離二氧化硫時，HOF-NKU-1表現出顯著的動態吸附能力（1.62?mmol?g-1），這分別是相同條件下基準材料NKU-100（0.25?mmol?g-1）和Mg-gallate（0.09?mmol?g-1）的9.4倍和35.3倍。此外，在相同條件下，與NKU-100（0.15?mmol?g-1）和Mg-gallate（0.04?mmol?g-1）相比，HOF-NKU-1還表現出顯著的二氧化硫回收率（1.41?mmol?g-1）。

Fig. 2
圖2|HOF-NKU-1的晶體結構與通道
要點：
1.最初，HOF-NKU-1closed通過緩慢蒸發含有1,3-雙[二(4-氯苯基)氨基]-2,4-二羥基環丁烯二鎓（2）的二氯甲烷（DCM）溶液合成（圖2a），隨后在100℃下干燥得到黃色晶體。通過超臨界CO2活化HOF-NKU-1closed生成了HOF-NKU-1，該過程經歷了單晶到單晶的轉變（圖2b）。所得的HOF-NKU-1表現出Brunauer–Emmett–Teller比表面積為200 m2 g?1，通過195 K下的CO2吸附測量得出。這種材料表現出顯著的SM行為，經253 K下的CO2吸附研究確認，在第二個循環中出現了典型的I型等溫線，與初始循環中觀察到的門開行為形成對比。通過在253 K下進行三次額外的CO2吸附循環后得到的一致等溫線，進一步證實了這種SM相的穩定性。
2.在HOF-NKU-1的結構中，每個方酸單元通過C–O···H–C氫鍵和π–π相互作用與四個相鄰的方酸單元相連，形成一個二維平面（圖2c）。這些層通過氫鍵進一步相互連接，構建了一個具有8.1 ?和5.3 ?開口的三維框架（圖2d）。由于HOF-NKU-1中的方酸單元通過動態互變異構產生強靜電場，它們?cè)鰪?qiáng)了對SO2相對于CO2的親和力。這一特性使HOF-NKU-1成為FGD過程中選擇性分離SO2的可行候選者。

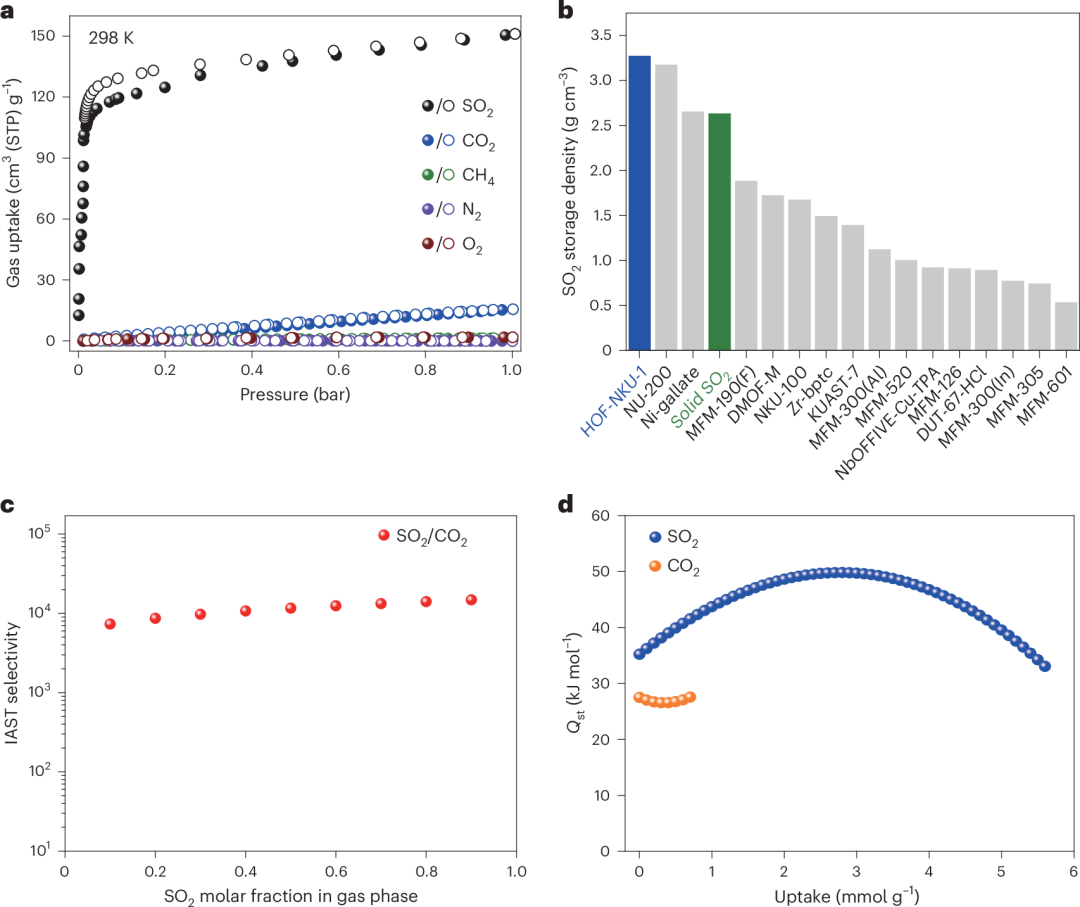

Fig. 3
圖3| 氣體吸附性能
要點：
1. HOF-NKU-1的二氧化硫吸附能力通過靜態吸附測試進行了系統評估。關于HOF-NKU-1的初步實驗表明，在298 K和0.01 bar下，其二氧化硫吸附容量較低，為1.7?cm3 g?1，且門開壓力閾值為0.15 bar。這種低壓下的有限容量使其在煙氣脫硫應用中效果較差。相反，HOF-NKU-1上的二氧化硫吸附表現出I型吸附等溫線，在298 K時最大二氧化硫吸附量達151?cm3 g?1（6.74?mmol g?1），凸顯了其優越的性能（圖3a）。這些結果表明，固態轉變效應使軟多孔晶體的孔隙保持開放，這可以進一步微調以實現即使在低壓區域也能非常高的二氧化硫吸附。
2.在室溫下，HOF-NKU-1在1bar時的二氧化硫吸附量導致其存儲密度高達3.27g cm?3，超過了98K時二氧化硫的固體密度（2.65g cm?3），這歸因于HOF-NKU-1對二氧化硫分子的孔隙限制，其中二氧化硫分子之間的分子間距離為3.202?，甚至比固態二氧化硫中的3.241?更短（CCDC：1734823）。這表明框架內二氧化硫分子的堆積異常高效（圖3b）。值得注意的是，在0.01 bar的分壓下，HOF-NKU-1的吸附容量顯著高達68?cm3 g?1（3.02?mmol g?1）。這一數值超過了所有先前報道的金屬有機框架、共價有機框架、多孔有機聚合物以及活性炭。它也超過了許多基準金屬有機框架的性能，僅次于少數頂級金屬有機框架，如Ni/Co/Mg-gallate、SIFSIX-2-Cu-i系列和DMOF-TM。因此，這些結果表明，在形狀記憶多孔（SMP）材料中使用固態轉變相可以作為在極低壓力下實現顯著客體吸附的有效解決方案。
3.HOF-NKU-1對SO2相較于其他氣體的增強選擇性歸因于SO2與HOF-NKU-1框架之間較強的相互作用。這一假設得到了通過使用virial方法分析實驗等溫線數據獲得的等量吸附熱（Qst）值的支持（圖3d）。SO2吸附的獨特Qst曲線可能歸因于除主要的SO2-框架相互作用之外的額外SO2-SO2相互作用。一旦更多的SO2分子被加載到孔中，額外的SO2-SO2相互作用就會使增強的Qst達到最大值，直到飽和吸附。單晶X射線衍射（SCXRD）分析確實揭示了SO2吸附的高密度，其中孔內的密度甚至高于固態SO2的密度。具體來說，SO2的Qst被發現為50 kJ mol?1，而CO2的Qst為28 kJ mol?1。這些發現與密度泛函理論計算一致，后者預測SO2的結合能為58.86 kJ mol?1，CO2為20.26 kJ mol?1。

Fig. 4
圖4| 加載氣體后的單晶X射線衍射（SCXRD）分析與低壓吸附容量的比較
要點：
1.為了更深入地了解二氧化硫相對于二氧化碳的選擇性吸附，對室溫下加載二氧化硫后的HOF-NKU-1進行了單晶X射線衍射（SCXRD）分析。與原始的HOF-NKU-1（a=8.70 ?，b=8.91 ?，c=9.59 ?，α=116.04°，β=93.91°，γ=92.69°，V=663.7 ?3）相比，加載二氧化硫的HOF-NKU-1（SO?@HOF-NKU-1）以三斜P1?晶胞結晶，具有更大的晶胞參數（a=8.11 ?，b=9.70 ?，c=9.96 ?，α=67.67°，β=78.18°，γ=87.53°，V=708.6 ?3）。二氧化硫的結合導致框架的蓮藕形通道內形成了密集的二氧化硫二聚體（圖4a、b）。這種密集堆積是由二氧化硫與HOF-NKU-1結構之間的強氫鍵（C–H···O：2.617?）和偶極相互作用（S(δ+)···(δ?)O二氮烯：2.709?），以及在氣固轉化（GA）過程中發生的客體-客體相互作用驅動的（圖4b）。這種氣固轉化特性還導致沿a軸的腔體尺寸從8.844?擴展到9.696?，相應的自由體積從93.58?3增加到134.16?3。此外，腔體的橫截面尺寸從6.887×8.238?2擴展到9.159×6.779?2，伴隨著氫鍵和π-π相互作用距離的變化。這些發現證實了氣固轉化特性在促進HOF-NKU-1內二氧化硫的選擇性吸附中的關鍵作用。

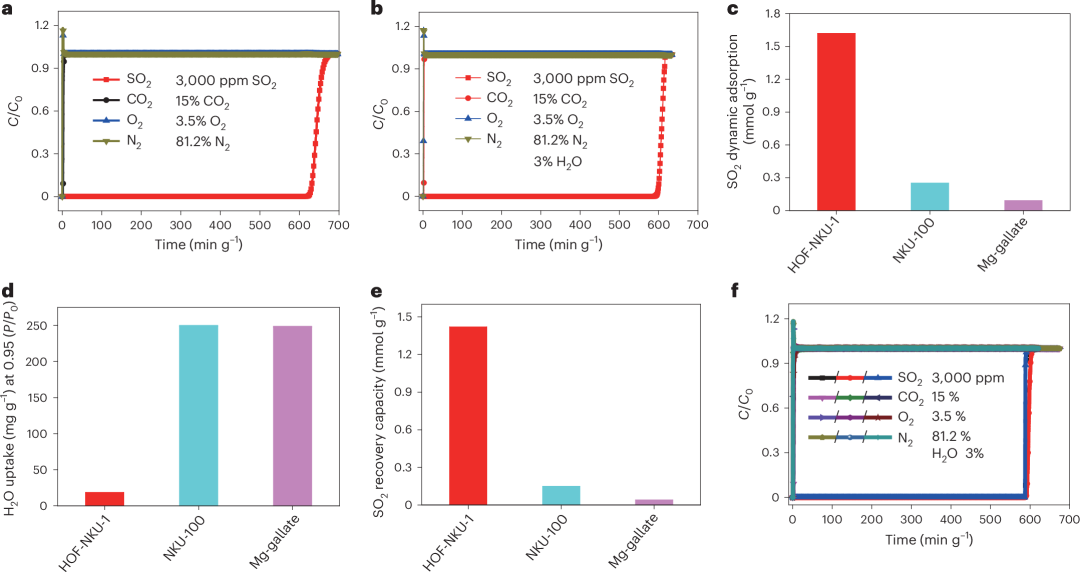

Fig. 5
圖5| 穿透實驗（Breakthrough experiments）.
要點：
1.為評估HOF-NKU-1的SO2去除性能，本文在模擬的煙氣條件下進行了動態穿透試驗，使用的是SO2/CO2/O2/N2（0.3/15/3.5/81.2，v/v/v/v）混合物，其中SO2濃度為3,000 ppm，流速為20 ml min?1。在這些條件下，HOF-NKU-1表現出了顯著的SO2捕獲能力，保留時間約為609 min g?1（圖5a）。CO2在吸附柱中的保留時間為1.4 min g?1，這導致從穿透實驗中得到的HOF-NKU-1的SO2/CO2分離因子為435，甚至高于KPOP-5對此氣體分離所報道的最高值400。
2.此外，溫度編程脫附分析顯示，對于HOF-NKU-1，在床層中SO2完全飽和后，殘留的CO2量可以忽略不計。這表明最初吸附的任何CO2都會逐漸被進料氣體中的SO2取代，從而導致顯著的選擇性。在高濕度條件（95%相對濕度）下，保留時間略有下降，約為590 min g?1，與干燥條件相比僅下降了約3%（圖5b）。在高濕度下，HOF-NKU-1的動態SO2吸附量達到1.62 mmol g?1，明顯優于NKU-100（0.25 mmol g?1）和Mg-gallate（0.09 mmol g?1）等基準材料（圖5c）。這種優異的性能歸因于HOF-NKU-1的最小水吸附容量，這一點通過水蒸氣吸附/脫附等溫線研究得到了證實。具體來說，HOF-NKU-1在相對壓力（P/P0）為0.95時表現出超低的水吸附量，為17 mg g?1，低于NKU-100（249 mg g?1）、Mg-gallate（247.8 mg g?1）（圖5d）以及其他基準材料。這些結果突出了HOF-NKU-1在高濕度實際應用中的巨大潛力，使其與傳統吸附劑區別開來。

本文報道了一種不尋常的智能多孔材料（SMP）HOF-NKU-1，用于高效分離二氧化硫/二氧化碳，其選擇性高達7,000，且在孔隙空間內的二氧化硫儲存密度高（3.27 g?cm?3）。其疏水性質使得在高濕度條件下也能實現高動態吸附和二氧化硫回收，加之其高化學穩定性，為它在煙氣脫硫（FGD）過程中的實際應用提供了可能。與其他多孔材料如沸石、金屬有機框架（MOF）和共價有機框架相比，這些材料在長期使用后難以恢復且永久孔隙率喪失，而HOF材料則可通過簡單的重結晶輕松回收，這意味著構建HOF材料的起始化學品可反復利用，從而節省了應用中的材料成本。所報道的用于高效去除和捕獲二氧化硫的SMP HOF材料，不僅將推動針對氣體分離和儲存的SMP HOF材料的發明研究，還可能引領未來在材料科學和工程領域中發現其他功能性HOF材料。

 來源：研之成理

圖片

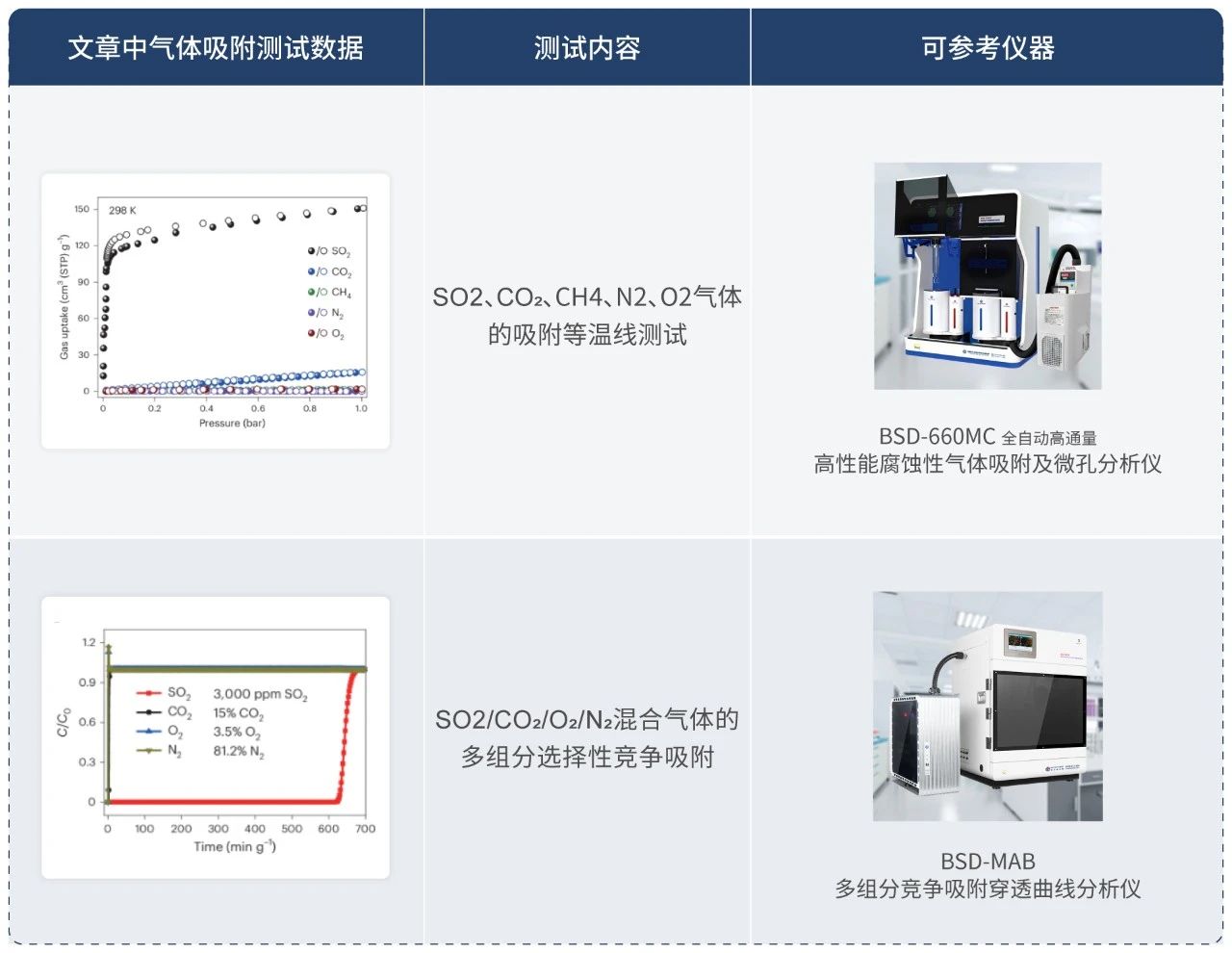

貝士德 吸附表征 全系列測試方案
