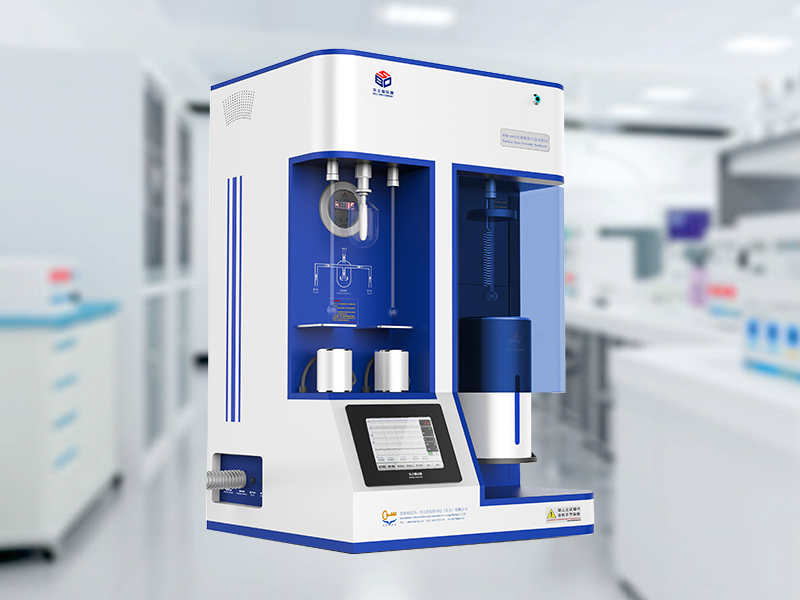

比表面積及孔徑分析儀

Specific Surface Area and Pore Size Analyzer

型號：BSD-PS1/2/4靜態容量法

產品概述：

? ◆?具有2/4個樣品預處理脫氣站。
? ◆?1/2/4個樣品分析站。
? ◆?測試精度高、重現性好。
? ◆?重復性誤差小于±1%。
? ◆?測試范圍：比表面0.0005m2/g以上，微孔：0.35-2nm、介孔：2-50nm、大孔：50-500nm，樣品類型：粉末，顆粒，纖維及片狀材料等可裝入樣品管的材料。

測試原理   Test Principle
在液氮溫度下（77.3K），向樣品管內通入一定量的吸附質氣體（N2），通過控制樣品管中的平衡壓力直接測得吸附分壓，通過氣體狀態方程PV=nRT，得到該分壓點的吸附量；再通過BET或Langmuir等理論公式計算可得到樣品的比表面積，逐漸投入吸附質氣體增大吸附平衡壓力，得到吸附等溫線；通過逐漸抽出吸附質氣體降低吸附平衡壓力，得到脫附等溫線，再通過吸附脫附等溫線的數據計算得到樣品的孔徑大小，孔體積，孔徑分布等信息。
相對動態法，無需載氣（He），無需液氮杯反復升降；由于待測樣品是在固定容積的樣品管中，吸附質相對動態色譜法不流動，故叫靜態容量法；
注：77.3K=-195.85℃

P：壓力? V:體積? n：物質的量? T:溫度? R： 8.314 J?Mol-1?K-1

技術參數   Technical Parameter
? ◆ 測試功能：比表面積，孔結構及其他氣體吸附性能評價;
? ◆ 吸附質種類：各種非腐蝕性氣體測試;
? ◆ 測試范圍：比表面積0.0005㎡/g以上，孔徑0.35-500nm;
? ◆ 分析位數量：1/2/4個分析位；
? ◆ 脫氣站數量：2/4個預處理站可選；
? ◆ 獨立性：測試系統和脫氣系統相互獨立，樣品的測試過程和脫氣處理可同時進行；
? ◆ 測試精度：比表面積≤±1.0%、最可幾孔徑重復偏差≤0.15nm、真密度 ≤±0.04%、外表面積≤±1.5;
? ◆ 獨立P0站：具有專利技術的獨立螺旋狀飽和蒸汽壓(P0)測試站，保證分壓測試的高準確性;
? ◆ 程序升溫脫氣：軟件控制程序升溫，室溫-400℃，精度優于0.1℃；
? ◆ 極限真空：
PS系列：原裝進口(Atlas copco，原英國愛德華)雙級機械真空泵，真空度4*10-2 Pa;
PＭ系列：１臺德國愛德華原裝進口渦輪分子泵＋２臺原裝進口機械泵，P/P0低至10-8;
? ◆ 壓力測量：
PS系列：每個測試位各1支 0-1000 torr原裝進口壓力傳感器;

PM系列：每個測試位配多支0-1 torr以及0-1000 Torr壓力傳感器（0-0.1Torr可選）;

? ◆?開放式數據接口：軟件可以與Lims聯用，上傳測試結果至Lims;

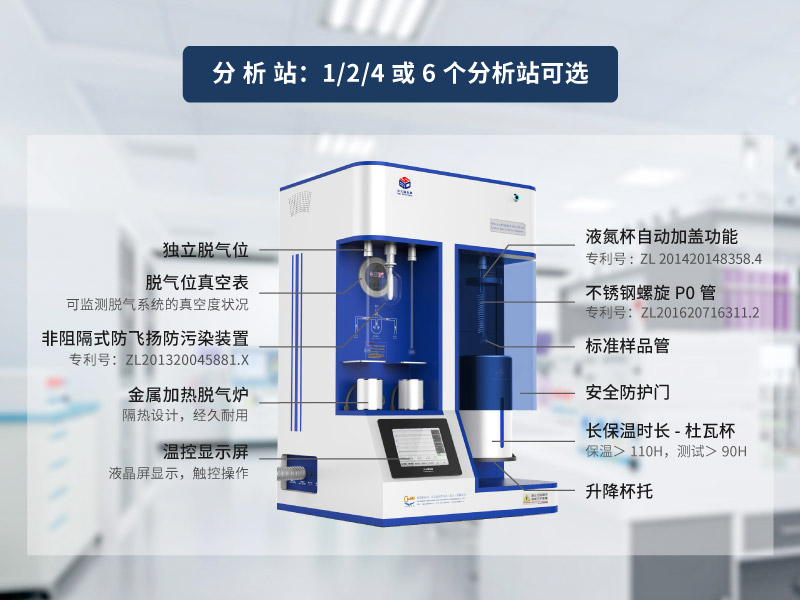

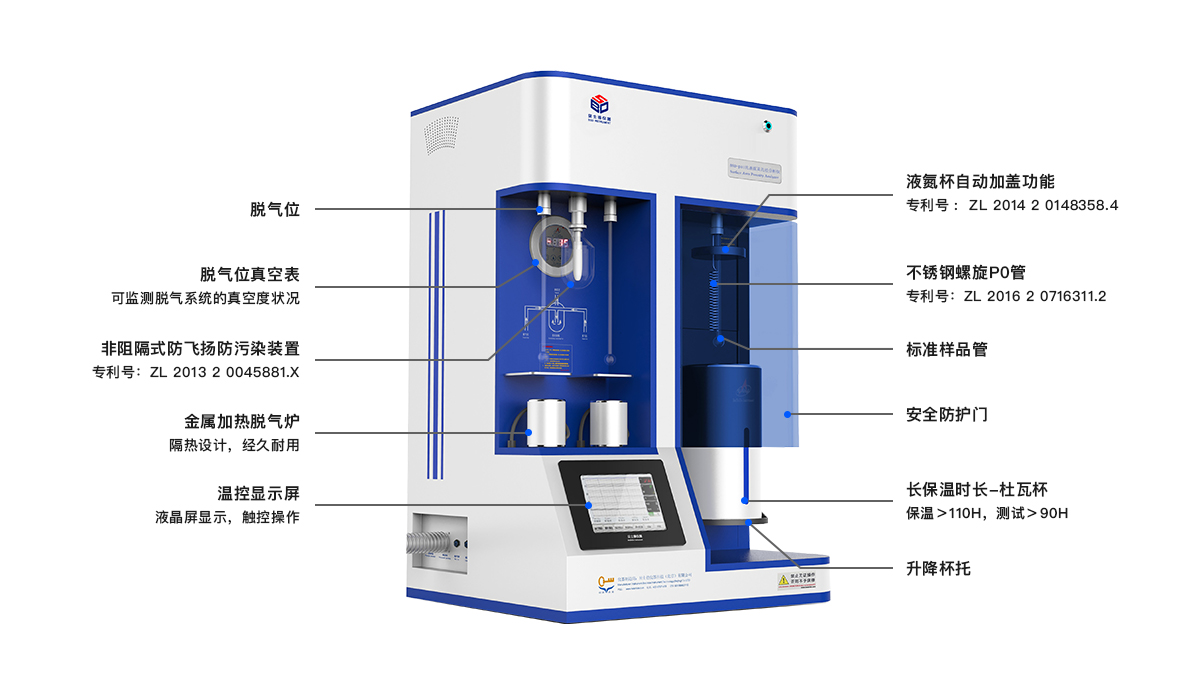

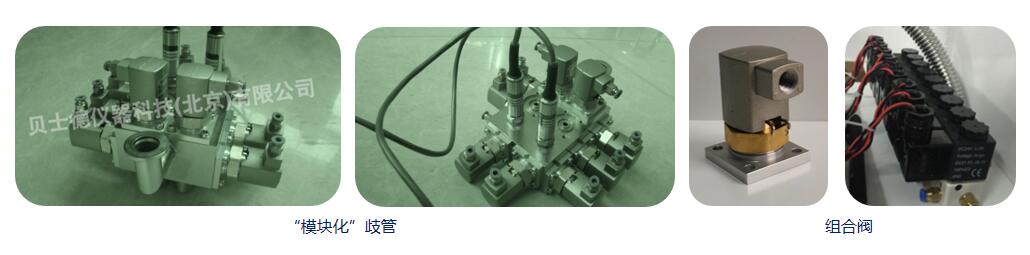

特征結構   Feature Structure

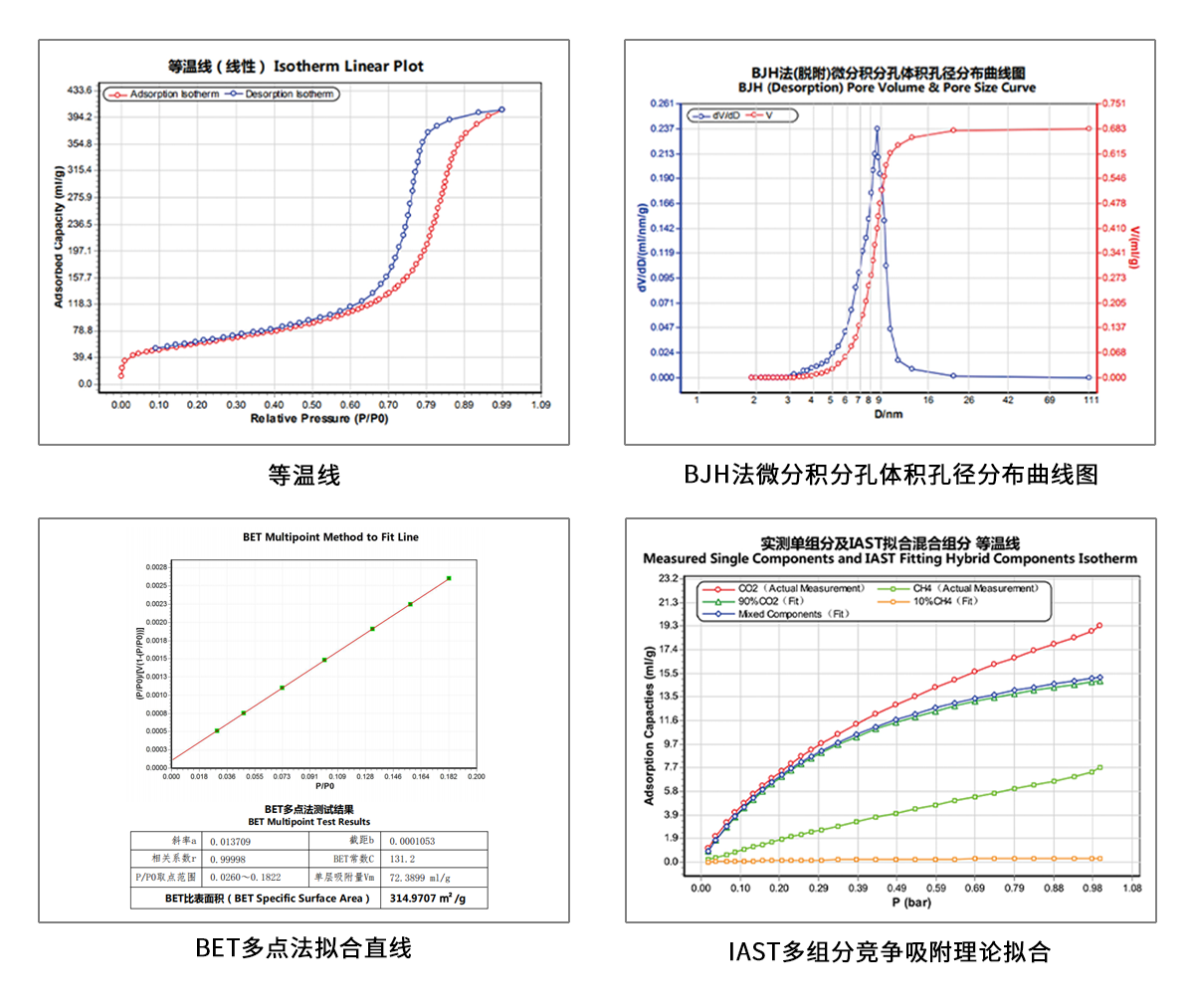

典型報告   Testing Report:

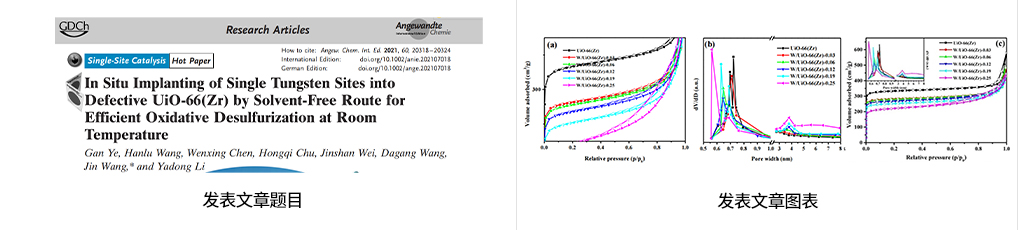

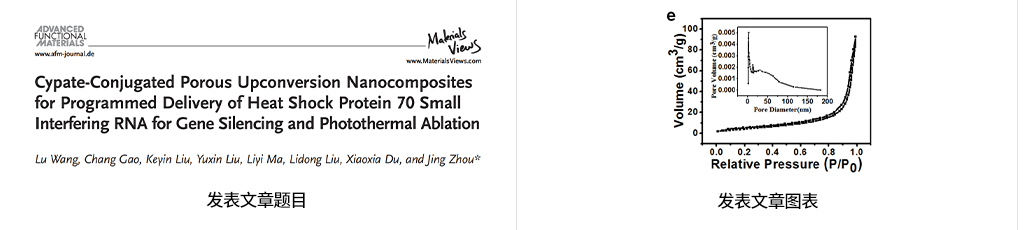

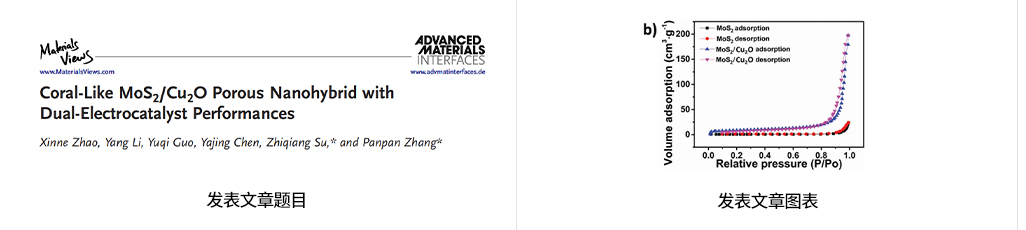

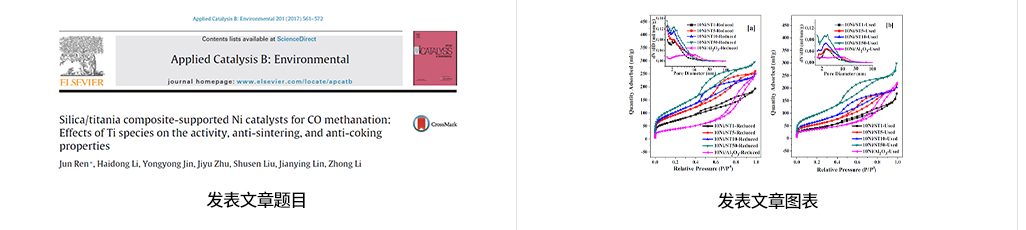

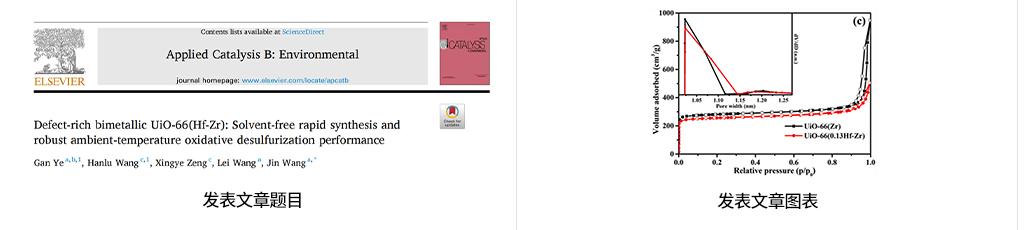

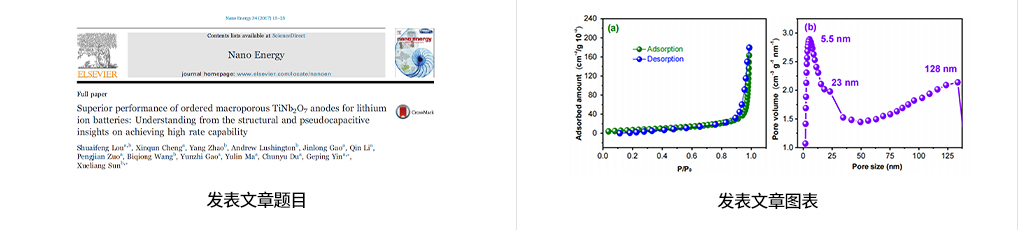

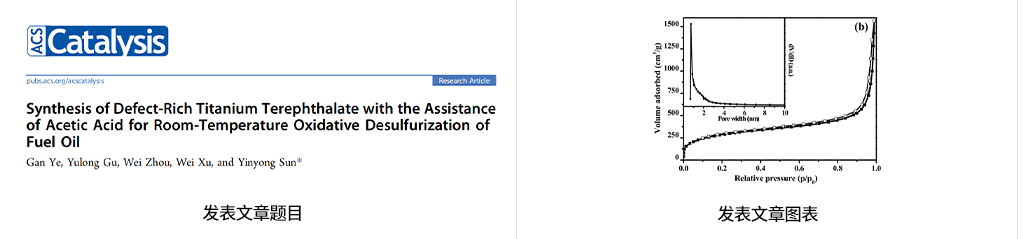

BSD用戶論文   BSD User Paper

























技術專利   Relevant Information

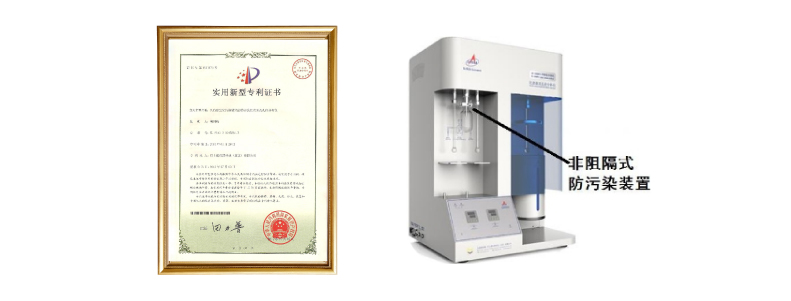

  專利名稱：具有非過濾式防污染脫氣裝置的靜態法比表面及孔徑分析儀

  專利號：ZL 2013 2 0045881.X

  保護點：

  ◆ 具有渦旋降塵原理的硬件防抽飛裝置；

  ◆ 能在防止粉塵污染的同時不降低氣體的流導，避免阻隔式濾網裝置阻隔粉塵但卻造成流導小而無法獲得高真空的問題；

  ◆ 結合軟件防抽飛程序徹底消除易揮發樣品在高真空時的揚析沸騰現象，從而避免了揮發物污染閥門管路后造成系統氣密性下降的情況。





  專利名稱：具有濾塵袋式大面積大通徑高效率過濾裝置的靜態法物理吸附儀

  專利號：ZL 2016 2 0714986.3

  保護點：

  ◆ 利用濾塵袋結構的的大過濾面積，能夠在不降低現有氣體通量和流導前提下實現粉塵過濾功能；

  ◆ 徹底杜絕粉末樣品對儀器內部結構的污染；

    ◆ 提高了脫氣位的真空度，抽真空脫氣時間縮短、效果提高。

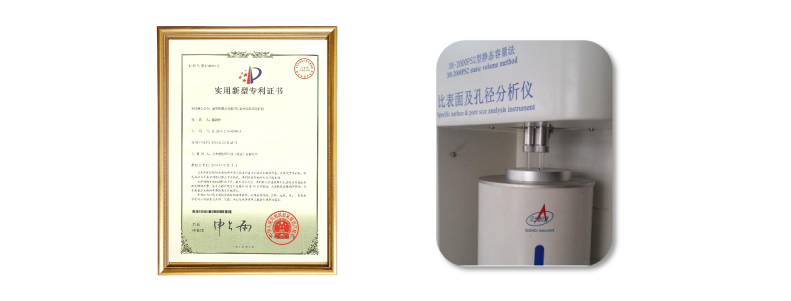

  專利名稱：杜瓦杯自動加蓋的靜態法比表面及孔徑分析儀

  專利號：ZL 2014 2 0148358.4

  保護點：

  ◆ 具有液氮杯自動加保溫蓋的結構，取代了人工加蓋，提高了儀器自動化程度；

  ◆ 保溫蓋能有效的減少液氮的揮發；

  ◆ 可防止水蒸氣在杜瓦杯口和樣品管上冷凝結冰。

  ◆ 保溫蓋可隨液氮杯的伺服調節而移動；

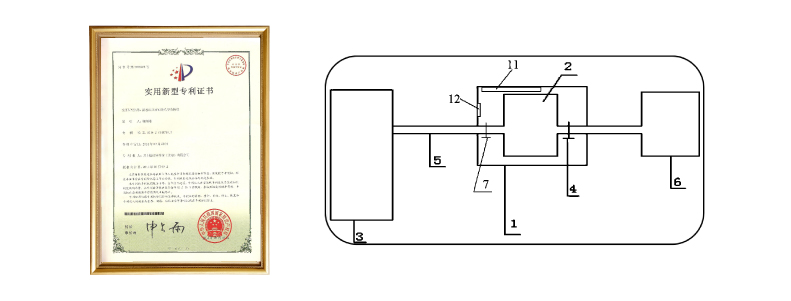

  專利名稱：具有基準腔恒溫裝置的靜態法比表面及孔徑分析儀

  專利號：ZL201420148783.3

  保護點：

  ◆ 具有基準腔恒溫裝置；

  ◆ 通過設置基準腔恒溫裝置可確保基準腔處于恒溫，不受各器件溫度變化影響，消除環境溫度變化對基準腔體積及各個器件的影響；

  ◆ 減小了傳感器的溫度漂移而產生的誤差。

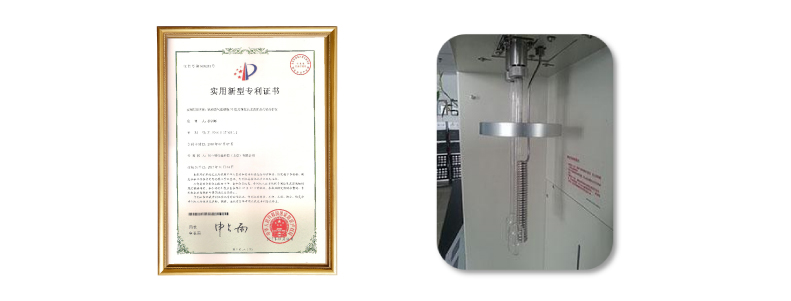

  專利名稱：具有不銹鋼螺旋P0管的靜態法比表面及孔徑分析儀

  專利號：ZL 2016 2 0716311.2

  保護點：

  ◆ 飽和蒸汽壓管采用不銹鋼材質的螺旋狀的P0管，與儀器主機連接；

  ◆ 螺旋P0管能夠更快的達到液氮溫度，使得測試的飽和蒸汽壓更接近真實值，提高測試精度。

  ◆ 相比玻璃P0管，不銹鋼螺旋P0管更耐用更可靠；

  ◆ 相比不銹鋼直線型P0管，不銹鋼螺旋P0管避免了P0測試值偏大的缺陷，測試值更準確；

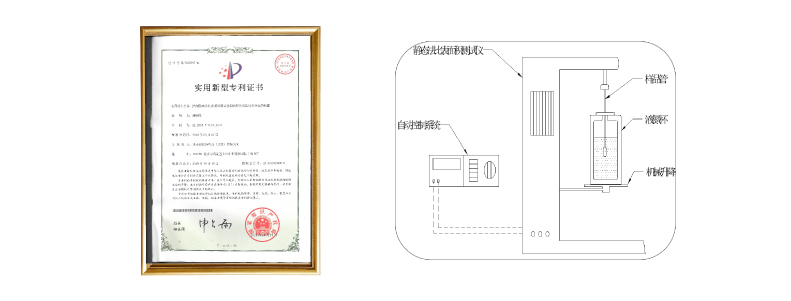

  專利名稱：控制靜態法比表面積測試儀測試腔冷熱區體積恒定的裝置

  專利號：ZL 2018 2 0401132.9

  保護點：

  ◆ 杜瓦杯的液氮揮發速度提前標定，通過伺服電機控制杜瓦杯上移補償，實現樣品管的溫區精確恒定；

  ◆ 相比液位傳感器式的液氮面恒定方式，避免了冷區逐漸增大的缺陷，溫區恒定效果更優；

  ◆ 相比現有的參比管溫區控制方式，不存在管徑差異和傳感器差異的誤差來源；

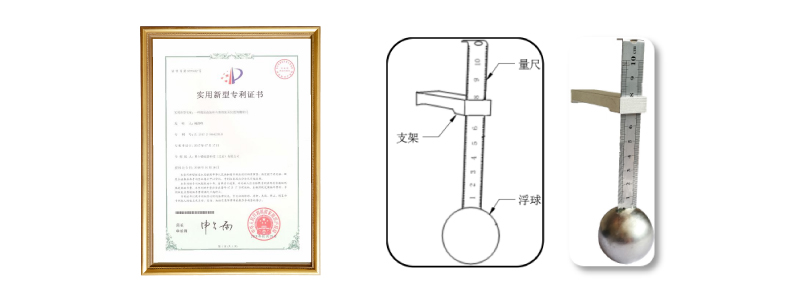

  專利名稱：一種測量液氮杯內部液氮面位置的測量尺

  專利號：ZL 2017 2 0864238.8

  保護點：

  ◆ 量尺一端固定設置在浮體上，浮體隨著液氮面變化而帶動量尺移動，從而指示杜瓦杯中液氮面的位置；

  ◆ 該液氮面量尺的安放位置貼近杜瓦杯口邊沿，不影響液氮加注；

  ◆ 該液氮面量尺解決了液氮加注過程中看不清液氮面的問題。

  ◆ 該液氮面量尺提高了液氮面位置的一致性，減小了液氮面差異帶來的測試誤差，提高了測試精度；

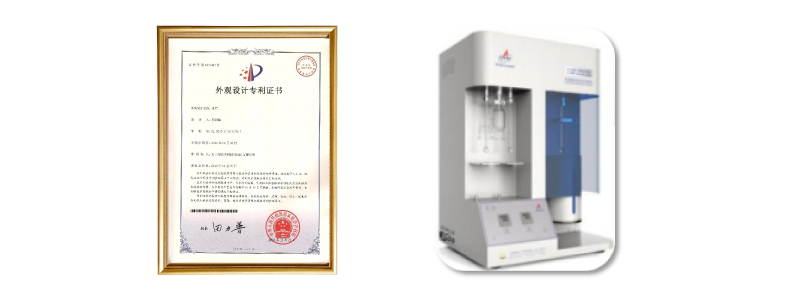

  專利名稱：比表面及孔徑分析儀機箱

  專利號：ZL 2010 3 0177578.7

  保護點：

  ◆ 脫氣系統與分析系統設置在同一臺比表面及孔徑分析儀上，脫氣系統位于儀器的左邊，分析系統位于儀器的右邊，無需額外配備脫氣 處理裝置；

  ◆ 脫氣系統上設置獨立的溫度控制裝置。

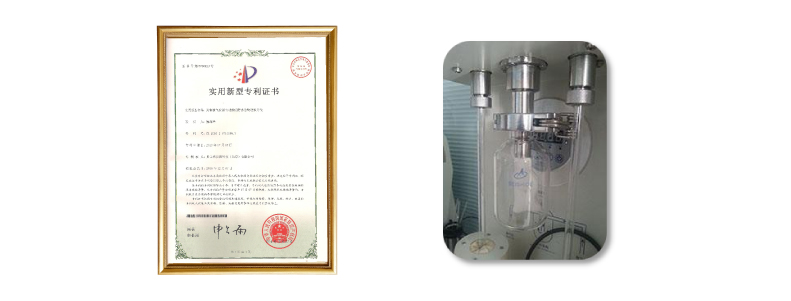

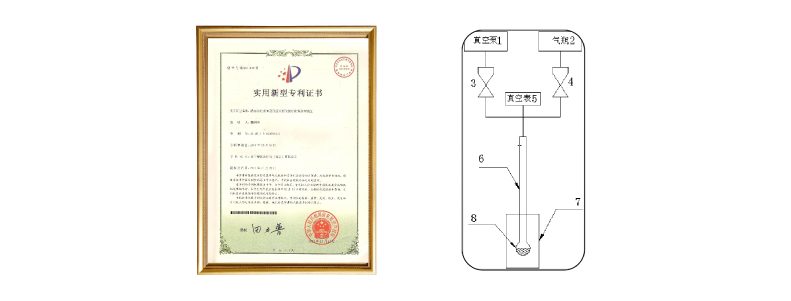

  專利名稱：靜態法比表面及孔徑分析儀的凈化預處理裝置

  專利號：ZL 2011 2 0136943.9

  保護點：

◆ 通過對樣品管抽真空和惰性氣體進氣交替進行操作，實現了樣品真空脫氣和吹掃脫氣的兩種脫氣方式的結合；

◆ 克服了真空脫氣耗時長、吹掃脫氣不徹底的缺陷；

◆ 提高了樣品預處理效率和測試的準確性。





  專利名稱：靜態法比表面及孔徑分析儀的飽和蒸氣壓測試裝置

  專利號：ZL 2011 2 0136959.X

  保護點：

◆ 該飽和蒸汽壓測試裝置與氣源連接，并浸入液氮中；

◆ 準確測試氣體的飽和蒸汽壓，提高了儀器測試孔徑分布、比表面積等的準確性。
