移動式電動渦輪液氮泵

Mobile Electric Turbine Liquid Nitrogen Pump

型號：BSD-LN

產品概述：

1、液氮抽速0～5L/min，無級可調，
2、電動機械渦輪結構，一鍵出液氮，揚程＞3米；
3、標配30L液氮容器（口徑50mm）；
4、自帶大容量鋰電池，電池電量可視，單次充電可抽液氮量＞200L；

主要參數 /  main parameter

視頻：實驗室液氮如何輕松添加？



1、液氮抽速0～5L/min，無級可調，
2、電動機械渦輪結構，一鍵出液氮，揚程＞3米；
3、標配30L液氮容器（口徑50mm）；
4、自帶大容量鋰電池，電池電量可視，單次充電可抽液氮量＞200L；
5、無需電源插座，無電源線對液氮泵的位置限制，帶靜音萬向底座，可任意移動；
6、機械渦輪結構相比氣壓式液氮泵，具有3個核心優勢：①不會因空氣注入而對液氮產生污染；②無需密封，無過壓危險；③出液氮更快，一鍵出液氮；

專利名稱：一種非氣壓式電動渦輪液氮泵

專利號：ZL 2017208648736

保護點：
1、電動按鈕啟停，抽速無級可調；
2、非氣壓式渦輪結構，罐體無需密封；
3、自帶電池電源，無需接在固定的電源插座上；
4、防止泵頭結霜冰凍堵塞的安全結構；
5、配置帶滾輪的底座，整套裝置可任意移動；



技術背景 /  Technical background

對于現有的實驗室普遍采用的敞口的液氮容器，將液氮轉移出來至目標容器，通常采用如下方式：

? ? ◆?方式一、傾倒的方式；該方式的缺點是：①費力，尤其對于30L以上容積的液氮罐，一個人通常無法完成液氮傾倒；②不安全，傾倒液氮流量不易控制，容易造成液氮飛濺、溢出等，低溫液氮飛濺遺撒，容易帶來人身安全隱患。
? ? ◆?方式二、氣壓式液氮泵；該液氮泵的缺點是：①出液氮緩慢，采用人力氣泵或者電動氣泵向液氮容器中打入空氣，只有當空氣壓力達到一定程度時液氮才會被壓出，延遲感明顯、效率低；②液氮受污染，打入到液氮容器內的空氣中的氧氣、二氧化碳、水蒸氣等會對液氮造成污染。被空氣污染（主要是溶氧）后的液氮的溫度將升高，造成對液氮溫度穩定度有要求的應用需求被限制；

本實用新型專利，采用耐低溫的渦輪，利用離心原理將液氮泵出，采用直流無刷電機作為動力源，采用大容量鋰電池供電，泵出速度無級可調，克服了現有液氮泵的多個缺陷，不污染液氮，快速出液氮，是方便的液氮轉移裝置。

氣壓式和渦輪式液氮泵功能對比


氣壓式
 渦輪式
原理 ? ? ◆?將液氮容器口部密封，通過給液氮容器中注入空氣，增加液氮容器內部壓力，從而將液氮壓出液氮容器；
 ? ? ◆?通過機械渦輪，通常為機械離心泵結構，將液氮泵出容器；
主要產品類型

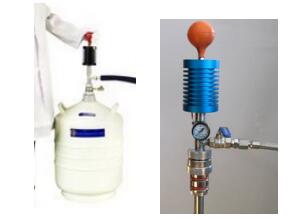

? ? ◆?方式一：手捏吸耳球，向液氮容器中注入空氣；

? ? ◆?方式二：腳踩式打氣筒，向液氮容器中打入空氣；

? ? ◆?方式三：電動氣泵，向液氮容器中打入空氣；

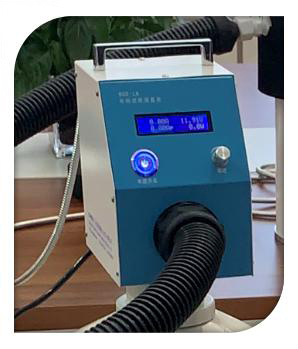

? ? ◆?BSD-LN型電動渦輪液氮泵
渦輪結構：
核心區別
 ? ? ◆?需向注入氣體，氣壓式
 ? ? ◆?無需注入氣體，渦輪離心式
污染性
 ? ? ◆?注入空氣后，空氣中的氧氣、二氧化碳、水等高沸點成份會在液氮中液化、固化，從而造成液氮的污染；
? 純凈的液氮為無色透明；溶氧后的液氮發淺藍，溶水汽后的液氮有冰渣，污染后的液氮沸點升高且不穩定；
 ? ? ◆?液氮不會受到空氣污染，保持純凈；
啟停速度
 ? ? ◆?出液氮較慢，開始打氣后，需等待一段時間后才能出液氮；
? ? ◆?停止打氣后有過沖現象；
 ? ? ◆?出液氮快，啟動立即出液氮；
? ? ◆?停止快，關閉開關后，液氮立即停
調速
 ? ? ◆?不可調速，整體出液氮速度較慢；
 ? ? ◆?可無級調速，泵速高；
安全性
 ? ? ◆?需要密封住液氮容器口部，內部有壓力，需考慮泄壓安全性；
 ? ? ◆?無需密封，液氮容器內部無壓力，更安全；
