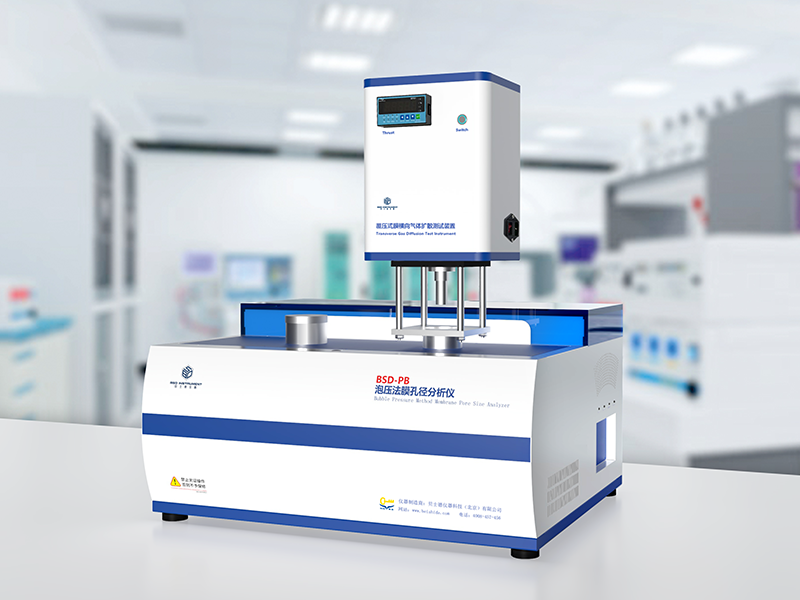

全功能膜孔徑分析儀

Full Function Membrane Pore Size Analyzer

型號：BSD-PBL(氣液法+液液法)

產品概述：

孔徑測試范圍：0.012um~500um（氣液法），5nm~50nm（液液法）;

增壓范圍：0~500PSI，調壓精度±0.02PSI；

氣體流量范圍：0~1L/min，精度±0.5ml/min；0-200L/min，精度±0.1L/min；

液體流量范圍：0~1000g/min，精度±0.01g/min；

測試原理   Test Principle Main Function




◆ 氣液排驅（泡壓法）：

給膜兩側施加壓力差，克服膜孔道內的浸潤液的表面張力，驅動浸潤液通過孔道，依此獲得膜類材料

的通孔孔喉的孔徑數據，同時該方法也是ASTM薄膜測定的標準方法。

◆ 例：以某種膜材料為例，將膜用可與其浸潤的液體充分潤濕，由于表面張力的存在，浸潤液將被束縛在膜的孔隙內；給膜的

一側加以逐漸增大的氣體壓強，當氣體壓強達到大于某孔徑內浸潤液的表面張力產生的壓強時，該孔徑中的浸潤液將被氣體

推出；由于孔徑越小，表面張力產生的壓強越高，所以要推出其中的浸潤液所需施加的氣體壓強也越高；同樣，可知，孔徑

最大的孔內的浸潤液將首先會被推出，使氣體透過，然后隨著壓力的升高，孔徑由大到小，孔中的浸潤液依次被推出，使氣

體透過，直至全部的孔被打開，達到與干膜相同的透過率。






◆ 液液驅替法：

將待測濾材采用與其完全浸潤的浸潤液浸潤后，采用與該浸潤液不相溶的液體作為驅替液，將浸潤液驅替出通孔

孔道，可通過液體流量、壓力數據，根據 Washburn 公式，獲得該濾材的孔徑數據。由于液液的界面張力遠小于氣液界面張力，

所以，相比氣液驅替法（泡壓法），液液驅替法可以測試更小孔徑的濾材。

◆ 孔徑和壓力的關系如Washburn公式：
                  D=4γCosθ/p
    公式中：D=孔隙直徑；γ=液體的表面張力 ；θ=接觸角；p=壓差
◆ 孔徑分布的流量百分比：
                 f(D) = - d[Fw/Fd)x100]/dD
    公式中：Fw=濕樣品流量；Fd=干樣品流量


應用范圍   Scope of application

濾膜、纖維膜、濾芯、電池隔膜、織物、無紡布、紙張、陶瓷、燒結金屬、巖石、混凝土等材料的通孔的孔喉測試。

測試功能   Test function
? ? ◆ 泡點壓力
 ? ? ◆ 濕膜流量-壓力曲線（濕式曲線）
? ? ◆ 泡點孔徑（最大孔徑）
 ? ? ◆ 干膜流量-圧力曲線（干式曲線）
? ? ◆ 最小孔徑
 ? ? ◆ 氣體滲透率
? ? ◆ 平均孔徑
 ? ? ◆ 氣體通量
? ? ◆ 最可幾孔徑
 ? ? ◆ 完整性評價
? ? ◆ 孔徑分布
 ? ? ◆ 纖維膜破裂壓
? ? ◆ 液體滲透率（液液法功能）
? ? ◆ 液體通量（液液法功能）
儀器標準   Instrument Standard
GB/T 42269-2022
分離膜孔徑測試方法 氣體滲透法
GB/T 32361-2015?
分離膜孔徑測試方法 泡點和平均流量法
ASTM D6767-02
用毛管流測定土工織物開孔特征方法
ASTM F316-03
通過起泡點和平均流動孔試驗描述膜過濾器的孔大小特征的試驗方法
ASTM E1288-99
ASTM C-522
ASTM D-726
ASTM D-6539
測量氣體透過樣品的透過率
ASTME1294-89 (1999)
用自動液體孔率計檢驗薄膜過濾器的孔徑特性的測試方法
BS 7591 -4 : 1993
材料的孔隙度和孔隙尺寸。第 4 部分-去水評定法
BS 3321-1986
織物的等效孔徑測量方法(氣泡壓力試驗)
BS EN240003: 1993
多孔性燒結金屬材料.氣泡試驗孔隙尺寸的測定
HY/T 051-1999
中空纖維微孔濾膜測試方法（在膜技術標準匯編里面）
HY/T 064-2002
管式陶瓷微孔濾膜測試方法（在膜技術標準匯編里面）
HY/T20061-2002
中空纖維微濾膜組件
GB/T 14041.1-2007
液壓傳動濾芯結構完整性的驗證和初始冒泡點的確定
GB/T 24219-2009
機織過濾布泡點孔徑的測定
GB-T2679.14-1996
過濾紙和紙板最大孔徑的測定
ISO 2942-2004
液壓傳動--濾芯--結構完整性檢驗和第一起泡點的測定
DIN ISO 4003-1990
滲透性燒結金屬;用氣泡試驗測定孔徑尺寸
DIN 58355-2-2005
膜式過濾器.第 2 部分:起泡點的檢驗
JISK 3832-1900
膜式濾器的起泡點試驗方法
技術參數   Technical Parameter
? ? ◆?孔徑測試范圍：標準型號：0.012um-500um,（氣液法）；大孔型號：0.12um-500um,（氣液法）；5nm-50nm（液液法）;
? ? ◆?多樣品池設計針對不同尺寸樣品，特殊樣品可單獨設計；
? ? ◆?具有全自動真空助潤裝置，可大大加速浸潤時間，提高測試效率50%以上；
? ? ◆?根據待測樣品不同，多種浸潤液體可選(專用浸潤液BSD15.9或其他浸潤液)；
? ? ◆?高精度雙流量傳感器，流量分段測量，量程互補，自動切換；
? ? ◆?高精度雙壓力傳感器，分段壓力測試，程序自動判斷，自動切換；
? ? ◆?全不銹鋼管路，金屬硬密封，密封性好，耐壓高，耐腐蝕；
? ? ◆?詳盡的儀器運行日志顯示與記錄，可精確到秒，全程實驗記錄可追溯
技術優勢   Technical Advantages

數據報告   Data Report

BSD用戶論文   BSD User Paper


核心專利   Core Patent




專利名稱：具有真空助潤裝置的泡壓法濾膜孔徑分析儀

專利號：ZL 2014 2 0148359.9

保護點：

◆?采用真空助潤，能夠快速、高效的浸潤樣品，提高浸潤效率，提高準確度。

◆?快速開合結構；

◆?該真空助潤裝置與主機為一體化









專利名稱：具有可適應多種樣品尺寸的樣品池的泡壓法濾膜孔徑分析儀?

專利號：ZL 2014 2 0148785.2

保護點：

◆?無需頂部進氣管的樣品池結構，方便安裝和拆卸。

◆?單樣品池（樣品安裝位）可適應多種尺寸及類型的樣品的結構。

◆?通過不同的樣品支架實現轉換的結構，可測試不同直徑的薄膜，無需多個樣品池；

◆?該樣品池（樣品安裝位）還可以安裝用于測試中空纖維膜的夾具，實現中空纖維膜的測試；









專利名稱：外壓進氣測試中空纖維膜孔徑的夾具及泡壓法孔徑分析儀

專利號：ZL 2010 3 0177578.7

保護點：

◆?可以采用外壓進氣方式測試中空纖維膜的夾具；

◆?該夾具可與分析儀器快速密封鏈接的結構；

◆?可減小膜絲被壓變形，提升纖維膜，尤其是外壓纖維膜孔徑測試的準確性；

◆?能夠更加真實的反映外壓膜的過濾性能，使得測試出來的數值與實際應用更加具有可比性；









專利名稱：一種具有雙壓力傳感器和雙流量傳感器測試氣路結構的膜孔徑分析儀

專利號：ZL 2018 2 0392654.7

保護點：

◆?儀器氣路中設置有大量程壓力傳感器和小量程壓力傳感器，分段測試氣體壓力，相比單壓力傳感器，可獲得更高的壓力測試精度和更寬的壓力測試范圍；

◆?具有低壓力傳感器保護閥門，實現高低壓力的自動切換，且用于保護低壓力傳感器不受損壞；高低壓力傳感器的讀數切換通過自動控制系統自動控制與銜接；

◆?儀器氣路中設置有大量程流量傳感器和小量程流量傳感器，分段測試氣體流量，相比單流量傳感器，可獲得更高的流量測試精度和更寬的流量測試范圍；

◆?具有低流量傳感器保護閥門，實現高低流量的自動切換，且用于保護低流量傳感器不受損壞；高低流量傳感器的讀數切換通過自動控制系統自動控制與銜接。









專利名稱：外壓式中空纖維膜測試夾具

專利號：ZL 2018 2 0896453.0

保護點：

◆?中空纖維膜通過液態密封劑固化后實現密封與固定；

◆?密封固定后的中空纖維膜通過密封圈與儀器實現密封連接；

◆?該夾具可以實現氣體的壓降方向?yàn)橛芍锌绽w維膜外壁指向內壁，從而實現“外壓式”測試；

◆?該夾具具有管狀結構，可以保護纖維膜不彎曲、不折斷；

◆?密封效果好，操作簡單，對中空纖維膜的規格適用范圍寬。










?

?專利名稱：內壓式管狀纖維膜測試夾具

專利號：ZL 2018 2 0896448.X

保護點：

◆?該測試夾具采用密封壓臺擠壓密封圈來密封管狀纖維膜組件；

◆?密封性能好，固定牢固，易于操作且無漏氣風險。











專利名稱：外壓內吸式平板陶瓷膜測試夾具

專利號：ZL 2018 2 1253729.X

保護點：

◆?實現平板陶瓷膜上下兩面密封使氣體或液體從中空平板陶瓷膜的上下兩面流入，從中間層流出；

◆?測試過程更加接近實際應用的工況，使得測試更加準確有效。










?專利名稱：外壓進氣測試中空纖維膜孔徑的夾具及泡壓法孔徑分析儀

專利號：ZL 2016 2 0714989.7

保護點：

◆?中空纖維膜通過液態密封劑固化后，然后采用密封圈在該夾具上密封固定；

◆?該夾具可以實現氣體的壓降方向?yàn)橛芍锌绽w維膜外壁指向內壁，從而實現“外壓式”測試；

◆?有效避免了管狀纖維膜在高壓氣體的測試環境中變形、沖爆，提高了測試的準確性；

◆?密封效果好，操作簡單，對中空纖維膜的規格適用范圍寬。





專利名稱：采用液液驅替技術測試濾膜孔徑的裝置
專利號：ZL 2020 2 0234612.8

保護點：
 ◆ 自動控制系統與自動可調氣體穩壓閥、天平電路連接，自動控制系統控制自動可調氣體穩壓閥進氣使濾膜上端和下端都充滿驅替液，且濾膜兩側的驅替液處于同一水平面，使氣體不斷將額外的驅替液壓入濾膜上端，使濾膜上端壓力增加；
◆ 引流針放置在燒杯內，其針尖部位固定設置在樣品池排液口正下方2mm的位置處，且引流針與樣品池排液口不接觸；
◆ 采用濾膜兩側填充驅替液的方法有效提高濾膜孔徑及孔徑分布測試的準確性，同時驅替液擴展腔的增加為大孔徑濾膜液體通量測試提供了極大的便捷性。





專利名稱：氣液驅替測試濾膜孔徑的分析儀? ??

專利號：ZL 2020 2 0230549.0

保護點：

◆ 自動控制系統與自動可調穩壓閥電路連接，給自動可調穩壓閥發出指令控制其出口壓力階梯上升，隨著濾膜前端腔體內的壓力增大，濾膜孔內的浸潤液被排出，氣體由濾膜的孔中流出；
◆ 低壓力傳感器通過低壓力傳感器保護閥與濾膜前端的腔體連接；低壓力傳感器保護閥的進氣口與濾膜前端的腔體連接，其出氣口與低壓力傳感器連接，高壓力傳感器與濾膜前端腔體氣路連接，低流量傳感器通過低流量傳感器保護閥與濾膜后端的腔體連接，低流量傳感器保護閥的進氣口與濾膜后端的腔體連接，其出氣口與所述低流量傳感器連接，所述高流量傳感器與濾膜后端腔體氣路連接；

◆ 本氣液驅替測試濾膜孔徑分析儀可以準確控制濾膜前端壓力即使濾膜前端腔體有輕微漏氣也不會影響濾膜孔徑測試的準確性；同時，通過高壓力傳感器和低壓力傳感器以及高流量傳感器和低流量傳感器的配合使用使得測試結果更加準確。





專利名稱：具有液體密封泄壓保護裝置的濾膜孔徑分析儀

專利號：ZL 2020 2 0225878.6

保護點：

◆ 所述樣品池中在所述濾膜安裝位的下部腔體的底端和側面設置有開孔，底端開孔的導氣管路伸入液體密封泄壓盛液杯內的液體中，口部被液體密封；樣品池濾膜安裝位下部腔體的側面開孔的氣管路與流量傳感器的進氣口連接；
◆ 液體密封泄壓保護結構可以有效防止在濾膜孔徑測試過程中由于氣壓過高濾膜破裂后瞬時釋放的大量氣體將流量傳感器等儀器器件損壞。



典型客戶   Typical customers

全功能膜孔徑分析儀

Full Function Membrane Pore Size Analyzer

型號：BSD-PBL(氣液法+液液法)

分類：膜孔徑分析

產品概述：

孔徑測試范圍：0.012um~500um（氣液法），5nm~50nm（液液法）;

增壓范圍：0~500PSI，調壓精度±0.02PSI；

氣體流量范圍：0~1L/min，精度±0.5ml/min；0-200L/min，精度±0.1L/min；

液體流量范圍：0~1000g/min，精度±0.01g/min；

測試原理


◆ 氣液排驅（泡壓法）：

給膜兩側施加壓力差，克服膜孔道內的浸潤液的表面張力，驅動浸潤液通過孔道，依此獲得膜類材料

的通孔孔喉的孔徑數據，同時該方法也是ASTM薄膜測定的標準方法。

◆ 例：以某種膜材料為例，將膜用可與其浸潤的液體充分潤濕，由于表面張力的存在，浸潤液將被束縛在膜的孔隙內；給膜的

一側加以逐漸增大的氣體壓強，當氣體壓強達到大于某孔徑內浸潤液的表面張力產生的壓強時，該孔徑中的浸潤液將被氣體

推出；由于孔徑越小，表面張力產生的壓強越高，所以要推出其中的浸潤液所需施加的氣體壓強也越高；同樣，可知，孔徑

最大的孔內的浸潤液將首先會被推出，使氣體透過，然后隨著壓力的升高，孔徑由大到小，孔中的浸潤液依次被推出，使氣

體透過，直至全部的孔被打開，達到與干膜相同的透過率。






◆ 液液驅替法：

將待測濾材采用與其完全浸潤的浸潤液浸潤后，采用與該浸潤液不相溶的液體作為驅替液，將浸潤液驅替出通孔

孔道，可通過液體流量、壓力數據，根據 Washburn 公式，獲得該濾材的孔徑數據。由于液液的界面張力遠小于氣液界面張力，

所以，相比氣液驅替法（泡壓法），液液驅替法可以測試更小孔徑的濾材。

◆ 孔徑和壓力的關系如Washburn公式：
                  D=4γCosθ/p
    公式中：D=孔隙直徑；γ=液體的表面張力 ；θ=接觸角；p=壓差
◆ 孔徑分布的流量百分比：
                 f(D) = - d[Fw/Fd)x100]/dD
    公式中：Fw=濕樣品流量；Fd=干樣品流量


應用范圍


濾膜、纖維膜、濾芯、電池隔膜、織物、無紡布、紙張、陶瓷、燒結金屬、巖石、混凝土等材料的通孔的孔喉測試。

測試功能

? ? ◆ 泡點壓力
 ? ? ◆ 濕膜流量-壓力曲線（濕式曲線）
? ? ◆ 泡點孔徑（最大孔徑）
 ? ? ◆ 干膜流量-圧力曲線（干式曲線）
? ? ◆ 最小孔徑
 ? ? ◆ 氣體滲透率
? ? ◆ 平均孔徑
 ? ? ◆ 氣體通量
? ? ◆ 最可幾孔徑
 ? ? ◆ 完整性評價
? ? ◆ 孔徑分布
 ? ? ◆ 纖維膜破裂壓
? ? ◆ 液體滲透率（液液法功能）
? ? ◆ 液體通量（液液法功能）

儀器標準

GB/T 42269-2022
分離膜孔徑測試方法 氣體滲透法
GB/T 32361-2015?
分離膜孔徑測試方法 泡點和平均流量法
ASTM D6767-02
用毛管流測定土工織物開孔特征方法
ASTM F316-03
通過起泡點和平均流動孔試驗描述膜過濾器的孔大小特征的試驗方法
ASTM E1288-99
ASTM C-522
ASTM D-726
ASTM D-6539
測量氣體透過樣品的透過率
ASTME1294-89 (1999)
用自動液體孔率計檢驗薄膜過濾器的孔徑特性的測試方法
BS 7591 -4 : 1993
材料的孔隙度和孔隙尺寸。第 4 部分-去水評定法
BS 3321-1986
織物的等效孔徑測量方法(氣泡壓力試驗)
BS EN240003: 1993
多孔性燒結金屬材料.氣泡試驗孔隙尺寸的測定
HY/T 051-1999
中空纖維微孔濾膜測試方法（在膜技術標準匯編里面）
HY/T 064-2002
管式陶瓷微孔濾膜測試方法（在膜技術標準匯編里面）
HY/T20061-2002
中空纖維微濾膜組件
GB/T 14041.1-2007
液壓傳動濾芯結構完整性的驗證和初始冒泡點的確定
GB/T 24219-2009
機織過濾布泡點孔徑的測定
GB-T2679.14-1996
過濾紙和紙板最大孔徑的測定
ISO 2942-2004
液壓傳動--濾芯--結構完整性檢驗和第一起泡點的測定
DIN ISO 4003-1990
滲透性燒結金屬;用氣泡試驗測定孔徑尺寸
DIN 58355-2-2005
膜式過濾器.第 2 部分:起泡點的檢驗
JISK 3832-1900
膜式濾器的起泡點試驗方法

技術參數

? ? ◆?孔徑測試范圍：標準型號：0.012um-500um,（氣液法）；大孔型號：0.12um-500um,（氣液法）；5nm-50nm（液液法）;
? ? ◆?多樣品池設計針對不同尺寸樣品，特殊樣品可單獨設計；
? ? ◆?具有全自動真空助潤裝置，可大大加速浸潤時間，提高測試效率50%以上；
? ? ◆?根據待測樣品不同，多種浸潤液體可選(專用浸潤液BSD15.9或其他浸潤液)；
? ? ◆?高精度雙流量傳感器，流量分段測量，量程互補，自動切換；
? ? ◆?高精度雙壓力傳感器，分段壓力測試，程序自動判斷，自動切換；
? ? ◆?全不銹鋼管路，金屬硬密封，密封性好，耐壓高，耐腐蝕；
? ? ◆?詳盡的儀器運行日志顯示與記錄，可精確到秒，全程實驗記錄可追溯

技術優勢


數據報告


BSD用戶論文


核心專利




專利名稱：具有真空助潤裝置的泡壓法濾膜孔徑分析儀

專利號：ZL 2014 2 0148359.9

保護點：

◆?采用真空助潤，能夠快速、高效的浸潤樣品，提高浸潤效率，提高準確度。

◆?快速開合結構；

◆?該真空助潤裝置與主機為一體化









專利名稱：具有可適應多種樣品尺寸的樣品池的泡壓法濾膜孔徑分析儀?

專利號：ZL 2014 2 0148785.2

保護點：

◆?無需頂部進氣管的樣品池結構，方便安裝和拆卸。

◆?單樣品池（樣品安裝位）可適應多種尺寸及類型的樣品的結構。

◆?通過不同的樣品支架實現轉換的結構，可測試不同直徑的薄膜，無需多個樣品池；

◆?該樣品池（樣品安裝位）還可以安裝用于測試中空纖維膜的夾具，實現中空纖維膜的測試；









專利名稱：外壓進氣測試中空纖維膜孔徑的夾具及泡壓法孔徑分析儀

專利號：ZL 2010 3 0177578.7

保護點：

◆?可以采用外壓進氣方式測試中空纖維膜的夾具；

◆?該夾具可與分析儀器快速密封鏈接的結構；

◆?可減小膜絲被壓變形，提升纖維膜，尤其是外壓纖維膜孔徑測試的準確性；

◆?能夠更加真實的反映外壓膜的過濾性能，使得測試出來的數值與實際應用更加具有可比性；









專利名稱：一種具有雙壓力傳感器和雙流量傳感器測試氣路結構的膜孔徑分析儀

專利號：ZL 2018 2 0392654.7

保護點：

◆?儀器氣路中設置有大量程壓力傳感器和小量程壓力傳感器，分段測試氣體壓力，相比單壓力傳感器，可獲得更高的壓力測試精度和更寬的壓力測試范圍；

◆?具有低壓力傳感器保護閥門，實現高低壓力的自動切換，且用于保護低壓力傳感器不受損壞；高低壓力傳感器的讀數切換通過自動控制系統自動控制與銜接；

◆?儀器氣路中設置有大量程流量傳感器和小量程流量傳感器，分段測試氣體流量，相比單流量傳感器，可獲得更高的流量測試精度和更寬的流量測試范圍；

◆?具有低流量傳感器保護閥門，實現高低流量的自動切換，且用于保護低流量傳感器不受損壞；高低流量傳感器的讀數切換通過自動控制系統自動控制與銜接。









專利名稱：外壓式中空纖維膜測試夾具

專利號：ZL 2018 2 0896453.0

保護點：

◆?中空纖維膜通過液態密封劑固化后實現密封與固定；

◆?密封固定后的中空纖維膜通過密封圈與儀器實現密封連接；

◆?該夾具可以實現氣體的壓降方向?yàn)橛芍锌绽w維膜外壁指向內壁，從而實現“外壓式”測試；

◆?該夾具具有管狀結構，可以保護纖維膜不彎曲、不折斷；

◆?密封效果好，操作簡單，對中空纖維膜的規格適用范圍寬。










?

?專利名稱：內壓式管狀纖維膜測試夾具

專利號：ZL 2018 2 0896448.X

保護點：

◆?該測試夾具采用密封壓臺擠壓密封圈來密封管狀纖維膜組件；

◆?密封性能好，固定牢固，易于操作且無漏氣風險。











專利名稱：外壓內吸式平板陶瓷膜測試夾具

專利號：ZL 2018 2 1253729.X

保護點：

◆?實現平板陶瓷膜上下兩面密封使氣體或液體從中空平板陶瓷膜的上下兩面流入，從中間層流出；

◆?測試過程更加接近實際應用的工況，使得測試更加準確有效。










?專利名稱：外壓進氣測試中空纖維膜孔徑的夾具及泡壓法孔徑分析儀

專利號：ZL 2016 2 0714989.7

保護點：

◆?中空纖維膜通過液態密封劑固化后，然后采用密封圈在該夾具上密封固定；

◆?該夾具可以實現氣體的壓降方向?yàn)橛芍锌绽w維膜外壁指向內壁，從而實現“外壓式”測試；

◆?有效避免了管狀纖維膜在高壓氣體的測試環境中變形、沖爆，提高了測試的準確性；

◆?密封效果好，操作簡單，對中空纖維膜的規格適用范圍寬。





專利名稱：采用液液驅替技術測試濾膜孔徑的裝置
專利號：ZL 2020 2 0234612.8

保護點：
 ◆ 自動控制系統與自動可調氣體穩壓閥、天平電路連接，自動控制系統控制自動可調氣體穩壓閥進氣使濾膜上端和下端都充滿驅替液，且濾膜兩側的驅替液處于同一水平面，使氣體不斷將額外的驅替液壓入濾膜上端，使濾膜上端壓力增加；
◆ 引流針放置在燒杯內，其針尖部位固定設置在樣品池排液口正下方2mm的位置處，且引流針與樣品池排液口不接觸；
◆ 采用濾膜兩側填充驅替液的方法有效提高濾膜孔徑及孔徑分布測試的準確性，同時驅替液擴展腔的增加為大孔徑濾膜液體通量測試提供了極大的便捷性。





專利名稱：氣液驅替測試濾膜孔徑的分析儀? ??

專利號：ZL 2020 2 0230549.0

保護點：

◆ 自動控制系統與自動可調穩壓閥電路連接，給自動可調穩壓閥發出指令控制其出口壓力階梯上升，隨著濾膜前端腔體內的壓力增大，濾膜孔內的浸潤液被排出，氣體由濾膜的孔中流出；
◆ 低壓力傳感器通過低壓力傳感器保護閥與濾膜前端的腔體連接；低壓力傳感器保護閥的進氣口與濾膜前端的腔體連接，其出氣口與低壓力傳感器連接，高壓力傳感器與濾膜前端腔體氣路連接，低流量傳感器通過低流量傳感器保護閥與濾膜后端的腔體連接，低流量傳感器保護閥的進氣口與濾膜后端的腔體連接，其出氣口與所述低流量傳感器連接，所述高流量傳感器與濾膜后端腔體氣路連接；

◆ 本氣液驅替測試濾膜孔徑分析儀可以準確控制濾膜前端壓力即使濾膜前端腔體有輕微漏氣也不會影響濾膜孔徑測試的準確性；同時，通過高壓力傳感器和低壓力傳感器以及高流量傳感器和低流量傳感器的配合使用使得測試結果更加準確。





專利名稱：具有液體密封泄壓保護裝置的濾膜孔徑分析儀

專利號：ZL 2020 2 0225878.6

保護點：

◆ 所述樣品池中在所述濾膜安裝位的下部腔體的底端和側面設置有開孔，底端開孔的導氣管路伸入液體密封泄壓盛液杯內的液體中，口部被液體密封；樣品池濾膜安裝位下部腔體的側面開孔的氣管路與流量傳感器的進氣口連接；
◆ 液體密封泄壓保護結構可以有效防止在濾膜孔徑測試過程中由于氣壓過高濾膜破裂后瞬時釋放的大量氣體將流量傳感器等儀器器件損壞。
