貝士德 | 吸附小課堂 P0管有哪些形式？

貝士德 | 吸附小課堂 P0管有哪些形式？

發布日期：2023-10-09 來源：貝士德儀器 點擊量：2723


→ 什么是P0管？
圖片
圖片
圖片
圖片

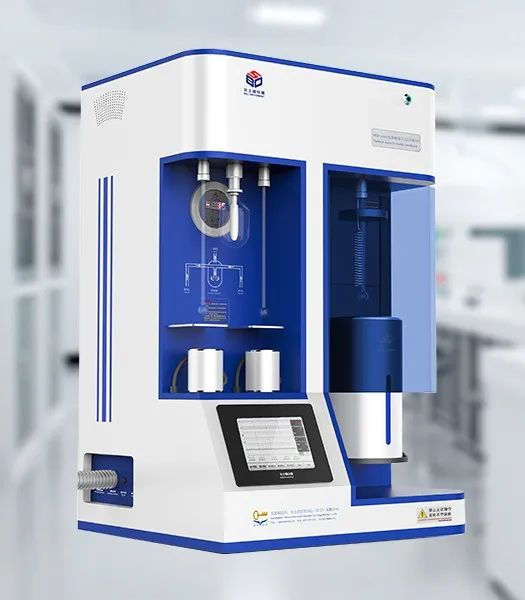

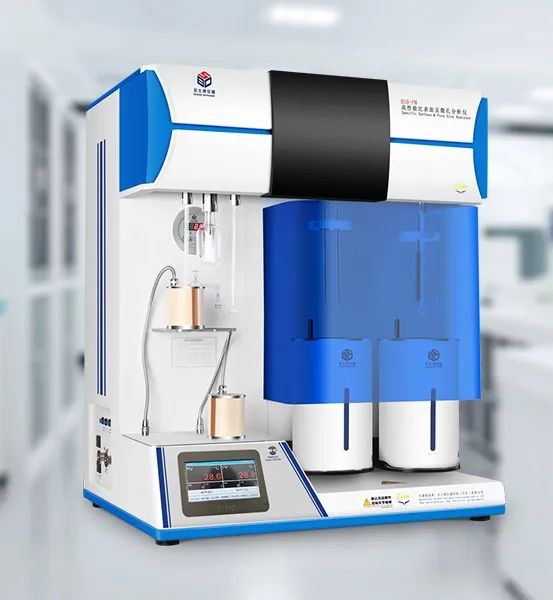

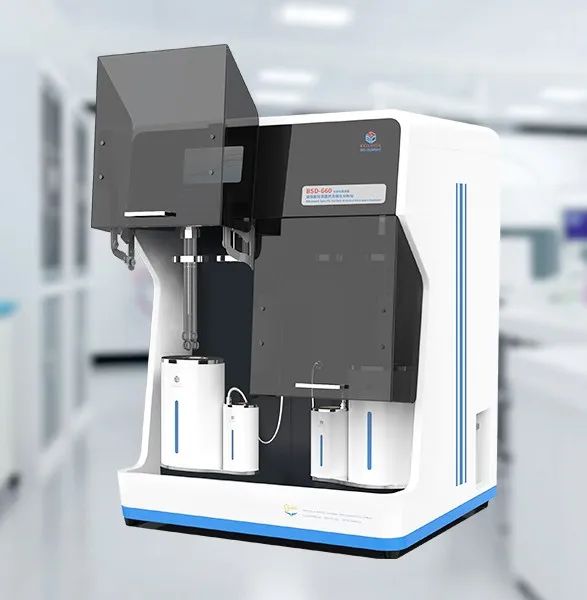

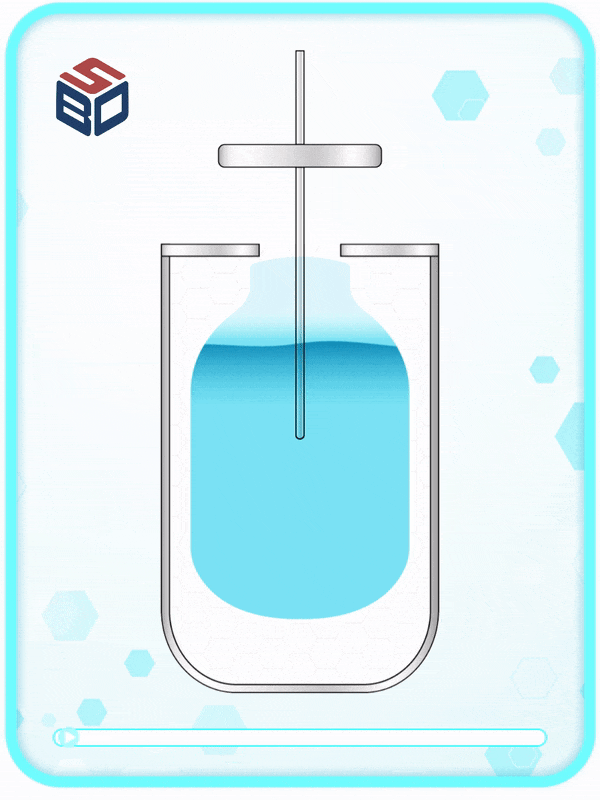

P0管是比表面積及孔徑分析儀的配件之一；比表面積及孔徑分析儀，通過液氮溫度下的氮?dú)馕?，或液氬溫度下的氬氣吸附，測試多孔材料比表面積及孔徑分布時，需測試出當前溫度下氣體的飽和蒸氣壓P0。而測試P0則需要用到P0管。


→ P0管都有哪些形式？各有什么優缺點呢？
圖片
圖片
圖片

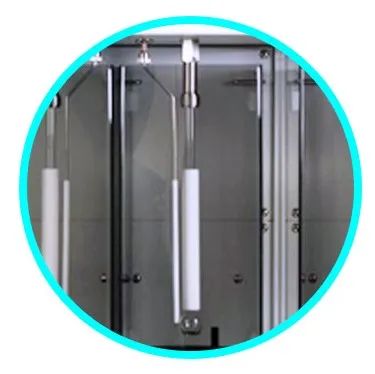

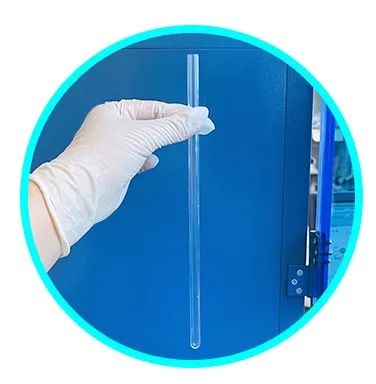

當前國內外的比表面積及孔徑分析儀的P0管，分為玻璃材質和不銹鋼材質兩種。顯然，玻璃材質的P0管，相比不銹鋼材質，存在易碎的缺陷。


那么，為什么現在還有不少的國內外比表面積及孔徑分析儀，采用玻璃材質的P0管呢？


圖片

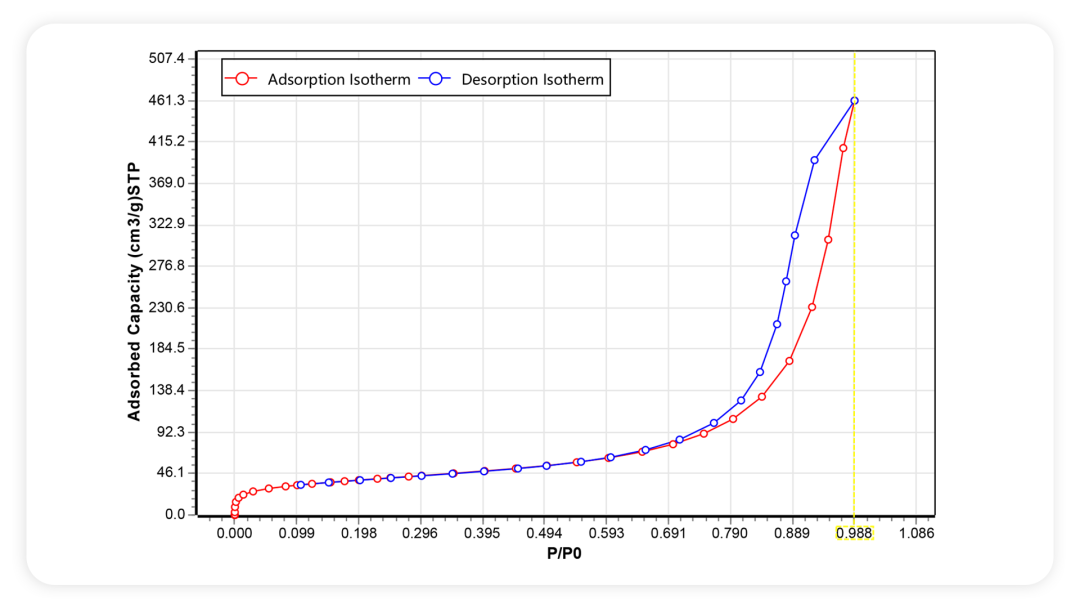

原因是：不銹鋼P(yáng)0管，如果不加等溫夾（MK公司的專利，但已過期），測試得到的P0偏大1%-2%。這個誤差對BET比表面積的影響可忽略，但是對于孔徑分布測試，將讓P/P0無法達到0.99，對孔容孔徑造成顯著誤差；若采用不銹鋼P(yáng)0管，則須模仿MK公司的專利。


貝士德儀器研究與創新
圖片

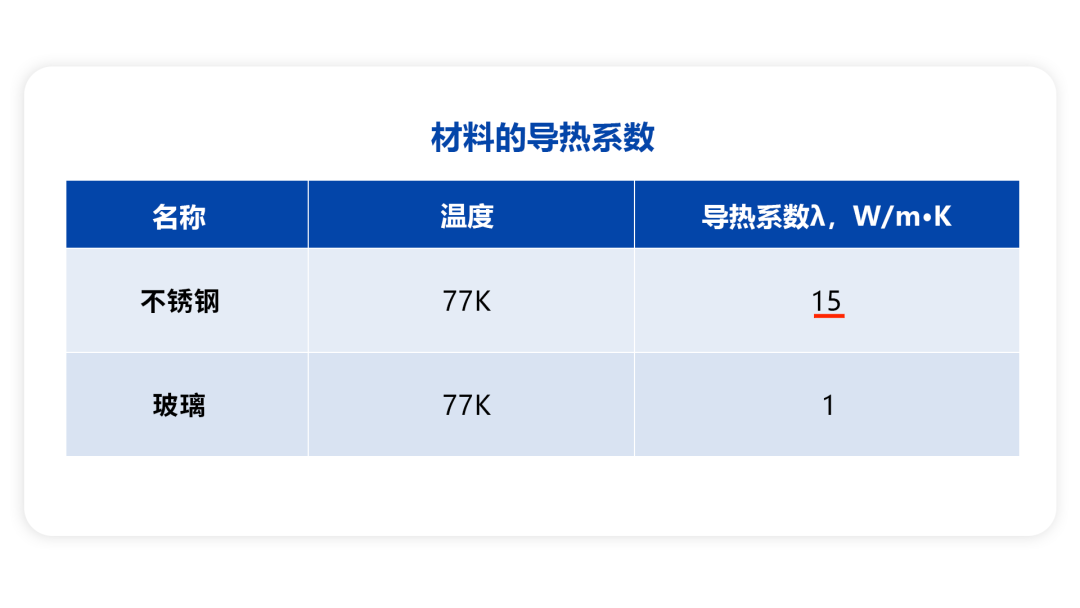

貝士德儀器研究人員發現，不銹鋼P(yáng)0管不加等溫夾測得P0值偏大，原因是不銹鋼相比玻璃導熱系數大，無法有效阻隔室溫的影響。

圖片

其背后原因，是一個有趣的小物理現象，即裝液氮的杜瓦杯內的最低溫度區域，不是在液面以下，而是在液面以上1cm內的區域。


圖片

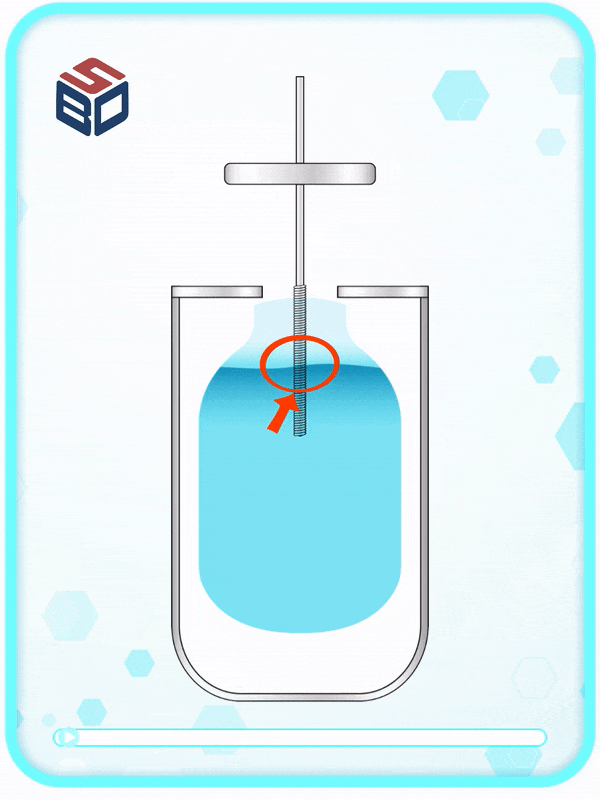

依此現象，貝士德儀器研究人員給出了P0測試準確的關鍵影響因素，也就是增加不銹鋼P(yáng)0管在杜瓦杯最低溫度區域的面積，按照此思路，螺旋不銹鋼P(yáng)0管，完美的達到了預期效果，測試得到了準確的P0。


圖片

貝士德的不銹鋼P(yáng)0管的螺旋形式，適應不同液面位置，即在整個測試過程中，隨著液氮的揮發液氮面位置的改變，都可以實時獲取得到準確的P0值。




至此，國際范圍內的P0管，由最初的“玻璃P0管”和“不銹鋼P(yáng)0管+等溫夾”兩種形態之外，產生了第三種形態---即貝士德的不銹鋼螺旋P0管。

這是國際范圍內P0管的第二項專利，也是不銹鋼P(yáng)0管無等溫夾的唯一可獲得準確P0的形態。
